Grain Tank Extensions, High Unloading Rate ( - 775000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H137328	10	Lock Nut	-
2	19M7862	1	Screw	M6 X 20
3	AXE49243	1	Extension	RH, SUB FOR AXE29554
3	AH234846	1	Extension	RH
4	AH234847	1	Extension	LH
4	AXE49242	1	Extension	LH, SUB FOR AXE29553
5	H226483	1	Bracket	-
6	19M7801	10	Screw	M8 X 60
7	14M7397	1	Lock Nut	M6
8	19M7785	6	Screw	M10 X 25
9	14M7296	6	Flange Nut	M10
10	HXE19784	1	Angle	-
11	19M7867	3	Screw	M8 X 25
12	AXE16248	1	Panel	Rear
12	AXE49241	1	Extension	Rear SUB FOR AXE29552
13	14M7298	5	Flange Nut	M8
14	37M7087	11	Screw	M10 X 25
15	37M7086	2	Screw	M10 X 20
16	19M7866	2	Screw	M8 X 20
17	AH212460	1	Panel	Front
17	AXE29551	1	Extension	Front
18	H202069	3	Clevis	LH
19	H167815	24	Strap	-
20	M72598	24	Quick Lock Pin	-
21	R115466	24	Plug	-
22	H207021	2	Window	-
23	H207277	8	Strip	-
24	H208766	2	Isolator	-
25	HXE46640	1	Panel	Front LH
25	H237347	1	Panel	Front LH
26	H237348	1	Panel	Rear LH
26	HXE46642	1	Panel	Rear LH
27	HXE22094	1	Panel	Rear RH
27	HXE46643	1	Panel	Rear RH
28	H88769	1	Isolator	-
29	H119187	4	Pad	-
30	HXE37794	1	Plate	-
31	H237347	1	Panel	Front RH
31	HXE46641	1	Panel	Front RH

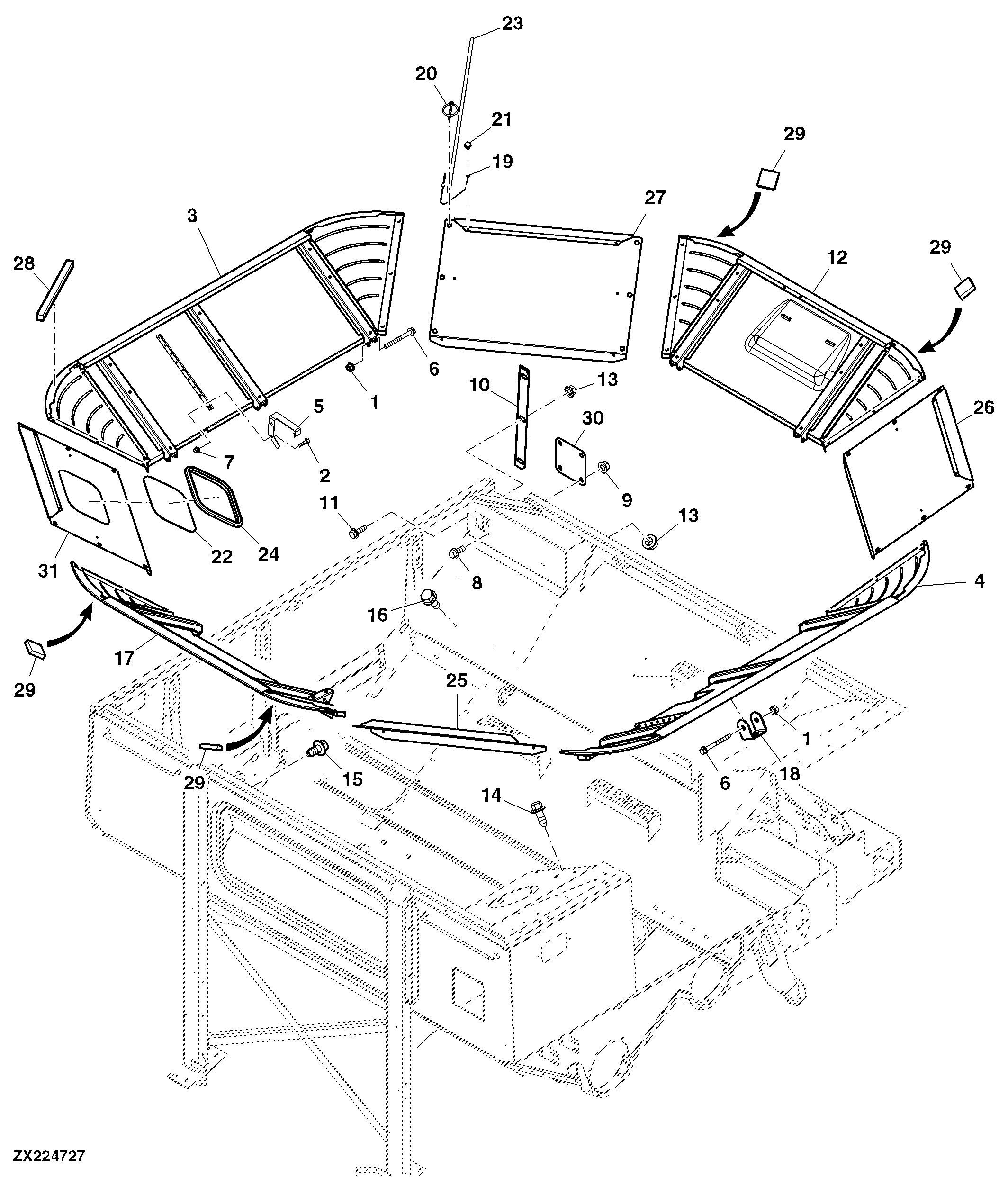

Grain Tank Extensions, High Unloading Rate ( - 775000)

Нет текстового описания
