Variable Stream Rotor or TriStream™ Moderate Throughput Option

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	2	Bolt	M10 X 20
2	03M7193	3	Bolt	M10 X 35
3	03M7104	3	Bolt	M10 X 70
4	03M7198	4	Bolt	M12 X 30
5	03M7212	1	Bolt	M16 X 80
6	03M7218	2	Bolt	M10 X 80
7	11M7032	1	Cotter Pin	5 X 50 mm
8	14M7189	1	Nut	M24
9	14M7291	2	Flange Nut	M16
10	14M7296	5	Flange Nut	M10
11	14M7299	4	Flange Nut	M12
12	19M7827	1	Screw	M16 X 80
13	24H1698	2	Washer	21/32" X 1-5/8" X 1/4"
14	24M7053	2	Washer	17 X 30 X 3 mm
15	24M7103	2	Washer	17.500 X 56 X 5 mm
16	H172475	1	Guide	-
17	H135891	5	Lock Nut	-
18	AXE19940	2	Idler Sprocket	Z = 15, SUB FOR AE27909
19	H129716	4	Washer	-
20	H234587	1	Guide	-
21	24M7315	3	Washer	17 X 50 X 3 mm
22	AXE72709	1	Link Chain	L = 189, SUB FOR AH232566
22	SW60HCOUS	1	Chain Link	SUB FOR BP13029
23	AH232426	1	Drive Sprocket	Z = 26/32
24	AH154743	1	Quick Coupler	-
25	AXE18703	1	Wheel	-
26	HXE111873	1	Support	SUB FOR APPL H172472
27	H234585	2	Plate	-
28	H235021	1	Bracket	-
29	AH231479	1	Bearing With Housing	-
30	H229121	1	Bracket	-
31	HXE111854	1	Support	SUB FOR APPL H234586
32	AXE16328	1	Bracket	RH
33	24H1308	8	Washer	13/32" X 1" X 0.134"
34	AH225742	1	Slip Clutch	-
35	M86290	32	Cam	-
36	M86291	32	Compression Spring	(Outer)
37	M86292	32	Compression Spring	(Inner)
38	M86293	1	Ring	-
39	M86294	1	Ring	-
40	M86295	1	Ring	-
41	H168925	2	Lubrication Fitting	-
42	H228264	1	Bushing	-
43	H219634	1	Chain Sprocket	Z = 34
44	H219635	1	Spacer	-
45	A58549	1	Washer	-
46	H144962	8	Screw	-

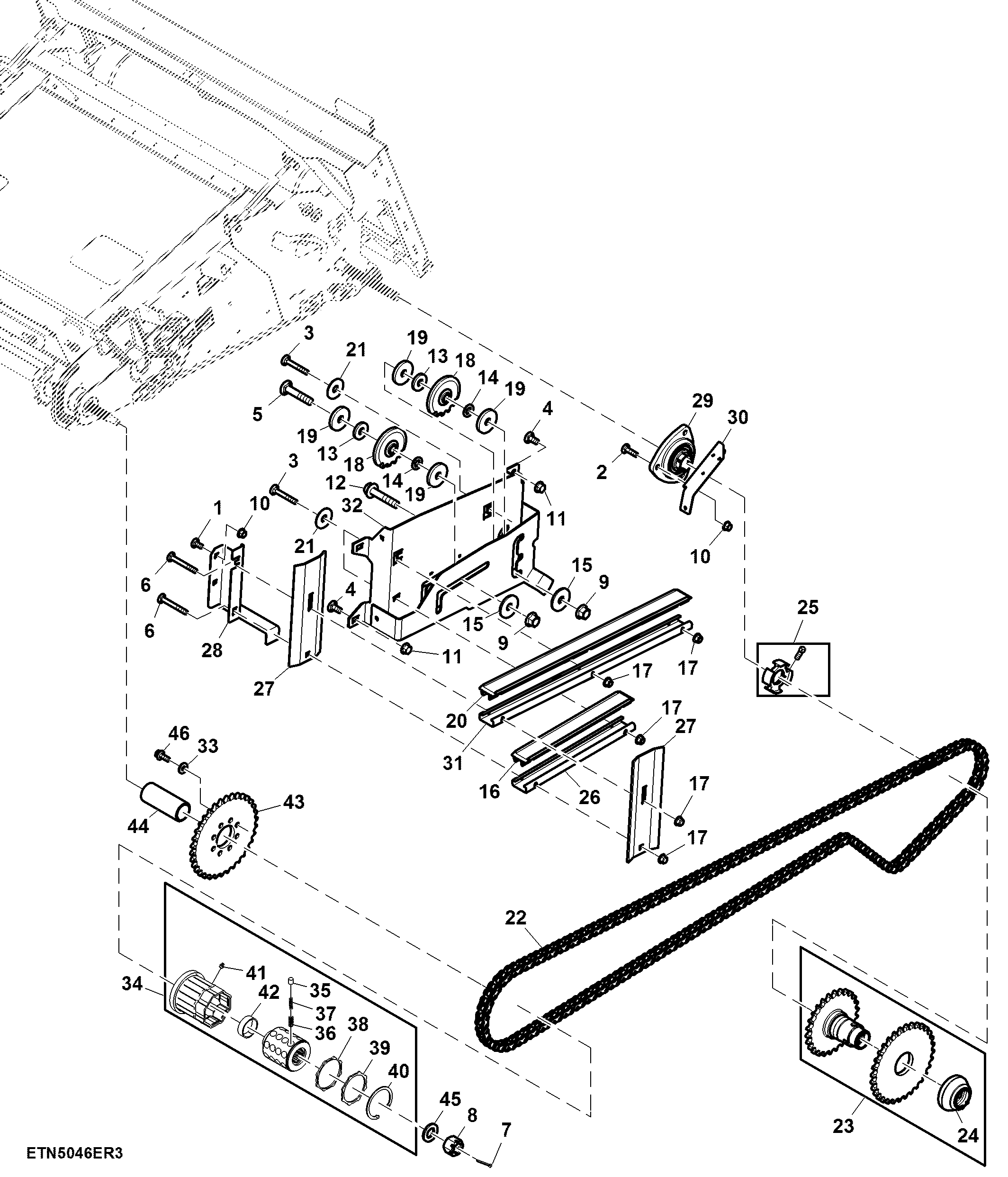

Variable Stream Rotor or TriStream™ Moderate Throughput Option
