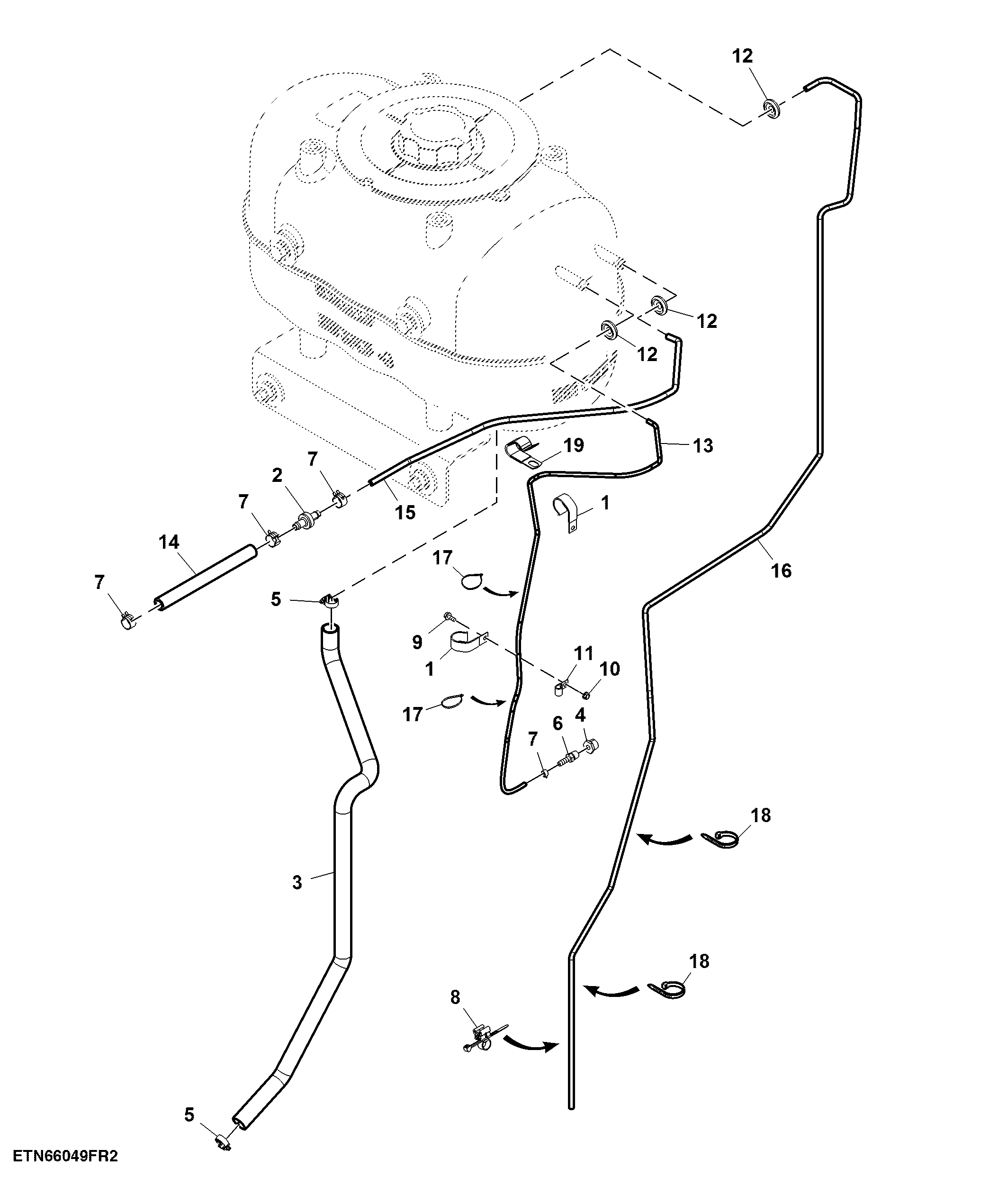

Engine Cooling System, Surge Tank Hoses and Vent Lines, Tier 2

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH117301	2	Clamp	-
2	AXE10648	1	Check Valve	-
3	HXE14665	1	Hose	Surge Tank Return Hose
4	15H607	1	Pipe Bushing	1/4"
5	RE56097	2	Clamp	SUB FOR APPLAR21839
6	HXE93703	1	Hose Fitting	SUB FOR APPLT228597
7	HXE96180	6	Hose Clamp	SUB FOR APPL R56101
8	AH225363	1	Clip	-
9	19M7866	2	Screw	M8 X 20
10	14M7298	2	Flange Nut	M8
11	AH89557	2	Clip	-
12	Z53033	3	Grommet	-
13	-	1	Part 13	De-Aeration Hose CTL 1940 mm, MF TY22566
14	-	1	Part 14	Overflow Hose CTL 135 mm, MF TY22566
15	-	1	Part 15	De-Aeration Hose CTL 1050 mm, MF TY22566
16	-	1	Part 16	Overflow Hose CTL 3750 mm, MF TY22566
17	H77698	2	Tie Band	-
18	R44302	4	Tie Band	-
19	AH97280	1	Clip	-

Engine Cooling System, Surge Tank Hoses and Vent Lines, Tier 2
