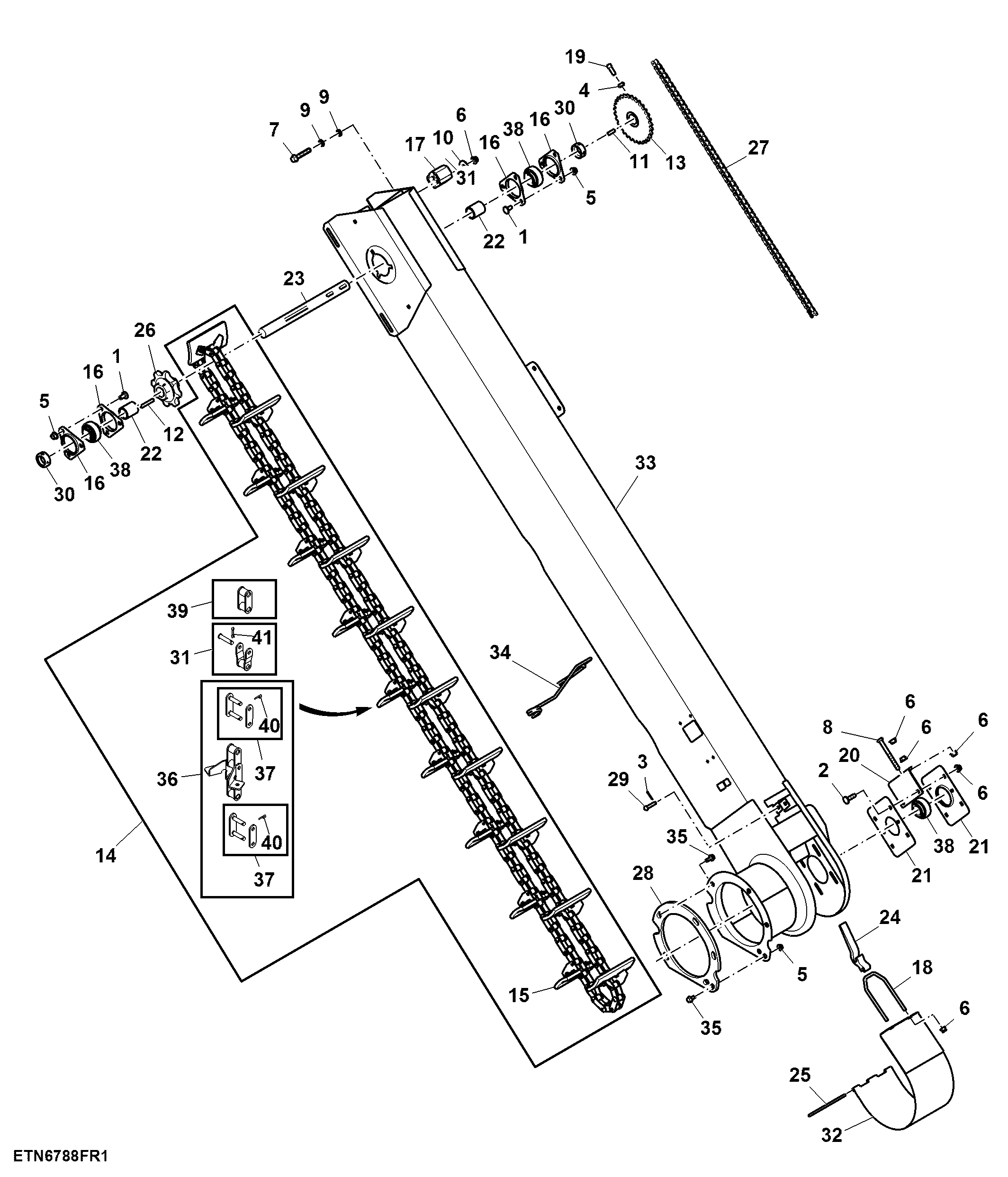

Tailings Elevator, Standard, Non Rice

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	6	Bolt	M10 X 20
2	03M7193	4	Bolt	M10 X 35
3	11M7081	1	Cotter Pin	2.500 X 20 mm
4	14M7274	1	Nut	M10
5	14M7296	16	Flange Nut	M10
6	14M7396	2	Lock Nut	M8
7	19M7807	1	Screw	M10 X 60
8	19M8241	1	Cap Screw	M10 X 100
9	24M7028	2	Washer	10.500 X 20 X 2 mm
10	24M7101	1	Washer	11 X 34 X 3 mm
11	26M4228	1	Shaft Key	8 X 28 mm
12	49M6480	1	Shaft Key	8 X 7 X 50 mm
13	AH126008	1	Chain Sprocket	Z = 30
14	AH148021	1	Roller Chain	L = 115
15	H135235	19	Paddle	-
16	E10018	4	Pressed Flanged Housing	OUTER
17	H109736	1	Tightener	-
18	H128877	1	U-Bolt	-
19	H138435	1	Set Screw	-
20	H152914	1	Angle	-
21	H152916	2	Pressed Flanged Housing	-
22	H155427	2	Spacer	OUTER
23	H156938	1	Shaft	-
24	H161342	1	Lever	-
25	H165676	1	Pin	-
26	H177988	1	Sprocket Segments	Z = 8
27	AE23539	1	Link Chain	TOTAL LINKS = 56, NO. 50 ROLLER (MAKE FROM SW50X50US OR SW50X10US AND SW50COUS)
28	H234406	1	Isolator	-
29	RV810A	1	Pin Fastener	-
30	AZ10045	2	Eccentric Locking Collar	-
31	AH137631	1	Chain Link	-
32	AH217786	1	Door	-
33	AXE14891	1	Elevator	-
34	H211682	1	Spring	-
35	19M7784	5	Screw	M10 X 20
36	AH201047	1	Linkage Kit	-
37	AH137630	1	Chain Link	-
38	JD10384	3	Bearing	SUB FOR JD39106
39	AH158635	1	Chain Link	-
40	H84026	1	Hook	-
41	11M7099	1	Cotter Pin	2 X 12 mm

Tailings Elevator, Standard, Non Rice
