Sidehill Cleaning Shoe Modification, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE12976	3	Partition	-
2	H234588	4	Plate	-
3	HXE11106	2	Flow Divider	Outside
4	HXE11107	3	Flow Divider	Middle
5	HXE14411	3	Partition	-
6	HXE15681	3	Bracket	-
7	HXE22998	4	Bracket	-
8	HXE23000	4	Flow Divider	-
9	AXE30233	8	Deflector	RH, SUB FOR AXE19510
10	M64720	64	Rivet	-
11	24M7210	32	Washer	5.500 X 18 X 2 mm
12	AXE30232	8	Deflector	LH, SUB FOR AXE19509
13	14M7298	48	Flange Nut	M8
14	14M7303	15	Flange Nut	M6
15	19M7774	15	Screw	M6 X 12
16	19M7866	80	Screw	M8 X 20
17	BXE10076	1	Shoe Kit	-
18	H212275	16	Paddle	-

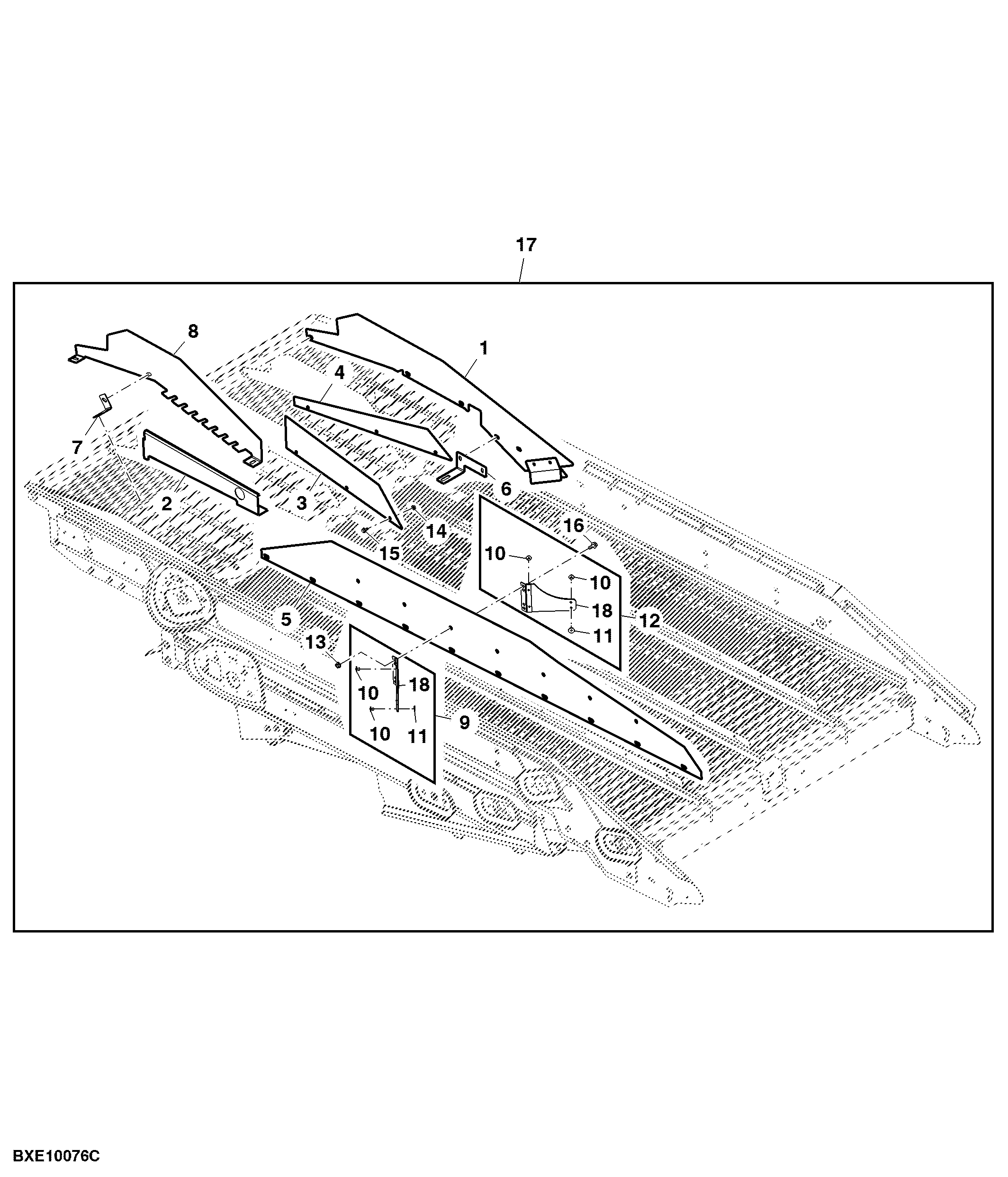

Sidehill Cleaning Shoe Modification, Attachment

Нет текстового описания
