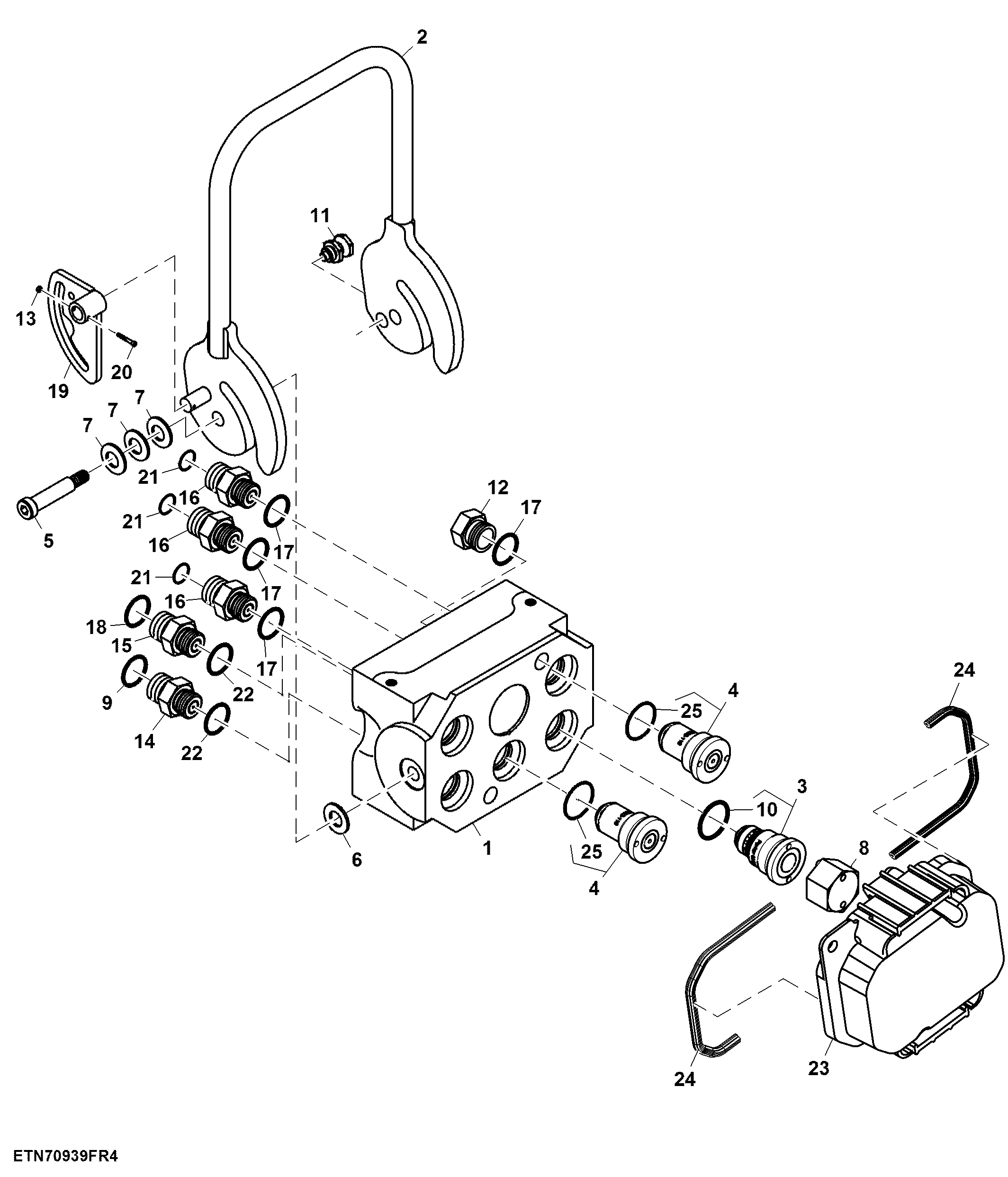

Multicoupler Valve, Lift Cylinder, 70 mm

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H221683	1	Valve	-
2	AH226463	1	Lever	-
3	AXE60983	3	Hydr. Quick Coupler Socket	SUB FOR AXE49949 OR AH225671
3	AXE67698	3	Seal Kit	-
4	AXE60984	2	Hydr. Quick Coupler Socket	SUB FOR AXE21789
5	H202073	2	Bolt	-
6	H202861	2	Washer	-
7	H202862	6	Spring Washer	-
8	AH201808	1	Special Service Tool	-
9	T77858	1	O-Ring	-
10	T76938	3	O-Ring	-
11	AH216321	1	Spring Locking Pin	-
12	38H1147	1	Fitting Plug	-
13	14M7264	1	Lock Nut	M4
14	38H1162	1	Adapter Fitting	-
15	38H1174	1	Adapter Fitting	-
16	AH208827	3	Orifice	-
17	R26375	4	O-Ring	-
18	T77857	1	O-Ring	-
19	AH208638	1	Plate	LH
20	19M9326	1	Screw	M4 X 30
21	T77613	2	O-Ring	-
22	R26906	2	O-Ring	-
23	H201368	1	Cover	-
24	H202240	2	Seal	-
25	T77932	2	O-Ring	-

Multicoupler Valve, Lift Cylinder, 70 mm

Нет текстового описания
