Chaffer Frame W/O Raised Center Front Extension

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	12	Bolt	M10 X 30
2	14M7296	55	Flange Nut	M10
3	14M7298	21	Flange Nut	M8
4	19M7784	17	Screw	M10 X 20
5	19M7785	14	Screw	M10 X 25
6	19M7789	2	Screw	M12 X 30
7	19M7843	2	Screw	M16 X 35
8	19M7866	29	Screw	M8 X 20
9	AH233283	2	Seal	FRONT
10	14M7299	4	Flange Nut	M12
11	H174331	8	Reinforcement	-
12	M64720	129	Rivet	-
13	H154071	52	Nut	-
14	HXE12979	4	Sealing Trim	-
15	HXE25976	4	Strip	-
16	H132161	4	Finger	-
17	H148835	8	Bolt	-
18	H203497	2	Seal	-
19	H205727	3	Plate	-
20	AH152122	1	Support	FRONT
21	AH164851	1	Channel	-
22	AXE11338	1	Pan	-
23	HXE26336	2	Reinforcement	-
24	AXE17210	1	Deflector	-
25	AH227148	1	Frame	FRONT
26	H205857	1	Isolator	FRONT
27	H164715	1	Retainer	FRONT
28	H205599	2	Seal	-
29	H205609	2	Reinforcement	-
30	14M7400	8	Lock Nut	M10
31	AXE20201	1	Bracket	-
32	HXE30090	4	Strip	-
33	AXE20200	1	Bracket	-
34	HXE46740	1	Sheet	SUB FOR HXE29886
35	AXE21036	1	Seal	LH
36	HXE29896	2	Seal	-
37	HXE30899	2	Seal	-
38	H167130	12	Retainer	-
39	19M7865	4	Screw	M8 X 16
40	AXE21035	1	Seal	RH
41	HXE35544	2	Rivet	3.250 mm (0.128")
42	24H1254	2	Washer	17/32" X 1-1/8" X 0.105"
43	R115466	35	Plug	-
44	03M7307	4	Bolt	M10 X 25
45	14M7482	2	Flange Nut	M16

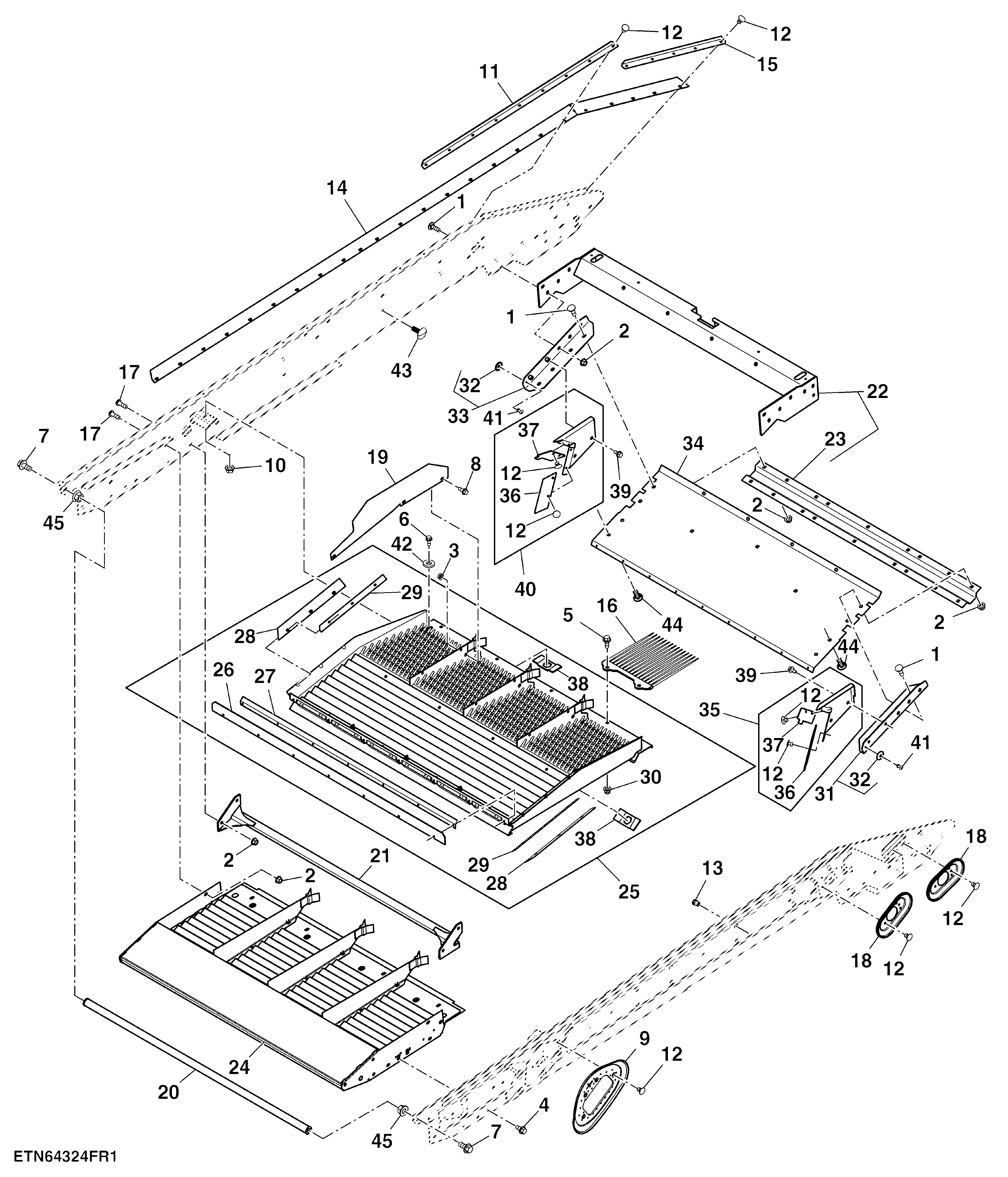

Chaffer Frame W/O Raised Center Front Extension
