Открытый узел

Chaffer Elements, Chaffer, Sieve, Level Land

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH165012	4	Mounting Parts	-
2	24M7180	4	Washer	13 X 37 X 3 mm
3	H169836	4	Spacer	-
4	H170071	4	Screw	-
5	H171075	4	Retainer	-
6	N14279	4	Compression Spring	-
7	R26286	4	O-Ring	-
8	24H1265	4	Washer	13/16" X 1-1/4" X 0.060"
9	AXE26119	1	Adjuster	-
10	HXE11441	2	Strip	Outer
11	HXE43052	1	Strip	Center
12	HXE11445	2	Leaf Spring	Outer
13	HXE11446	1	Leaf Spring	Center
14	HXE16541	2	Isolator	-
15	AXE10856	1	Adjuster	-
16	HXE11452	1	Strip	Center
17	HXE11453	1	Leaf Spring	Center
18	HXE11454	2	Strip	Outer
19	HXE11455	2	Leaf Spring	Outer
20	14M7397	2	Lock Nut	M6
21	19M7833	2	Screw	M6 X 35, USE WITH AXE26117
21	19M7796	2	Screw	M6 X 30, USE WITH AXE54556
22	19M7835	2	Screw	M10 X 35, USE WITH AXE26117
22	19M7786	2	Screw	M10 X 30, USE WITH AXE54556
23	AXE26120	1	Adjuster	-
24	HXE42305	2	Label	Refer to Operator Manunal
25	H156800	2	Retainer	-
26	H156801	1	Actuator	-
27	H178105	24	Nut	-
28	14M7518	2	Flange Nut	M10
29	AXE26117	1	Chaffer	General Purpose SUB FOR AXE28477 OR AXE20447
29	AXE54556	1	Chaffer	High Performance
30	AXE10852	1	Sieve	SUB FOR AXE20448
31	N231749	2	Washer	-
32	HXE159678	1	Shim	TK = 4.5 mm, USE WITH AXE54556
33	19M7775	2	Screw	M6 X 16, USE WITH AXE54556
34	14M7303	2	Flange Nut	M6, USE WITH AXE54556

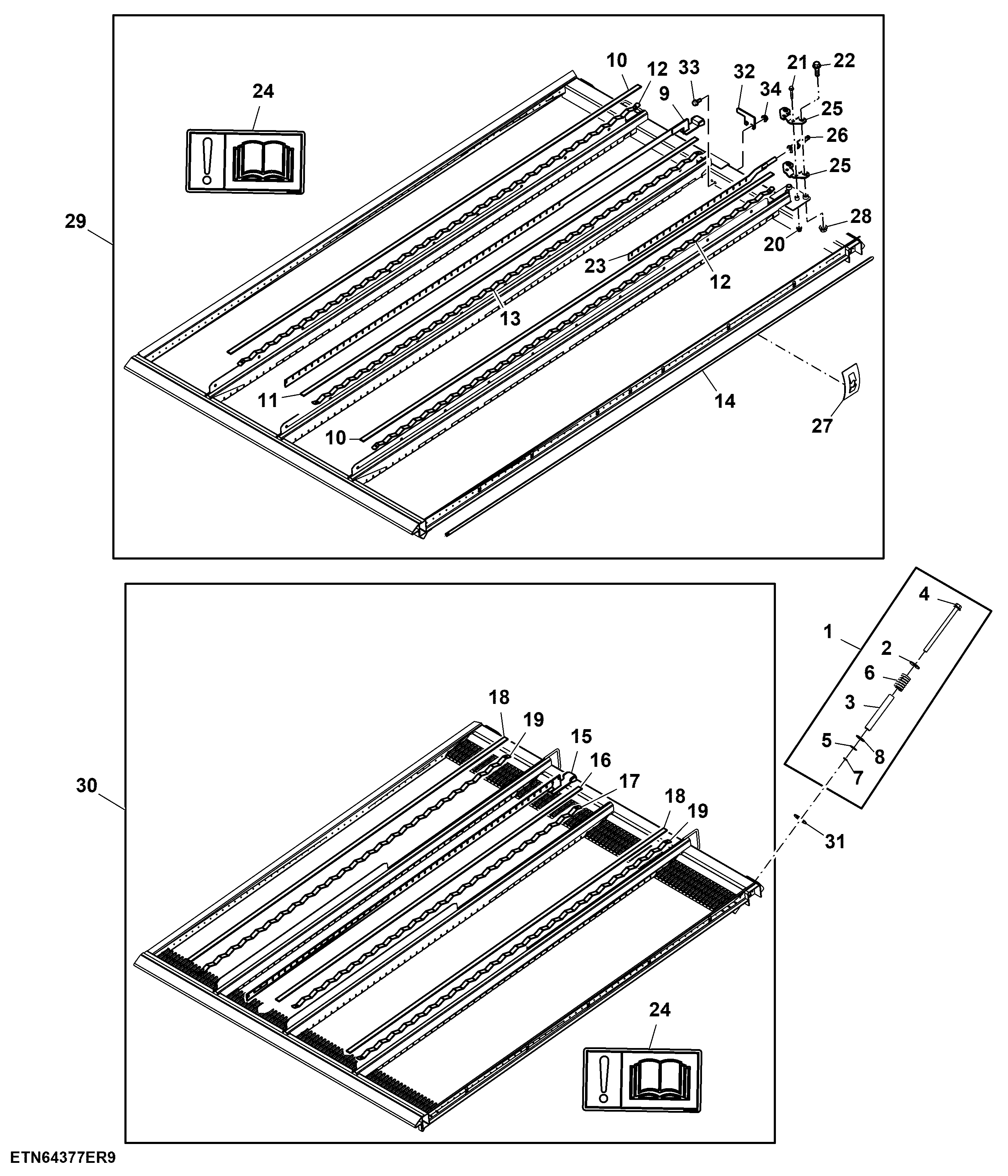

Chaffer Elements, Chaffer, Sieve, Level Land

Нет текстового описания
