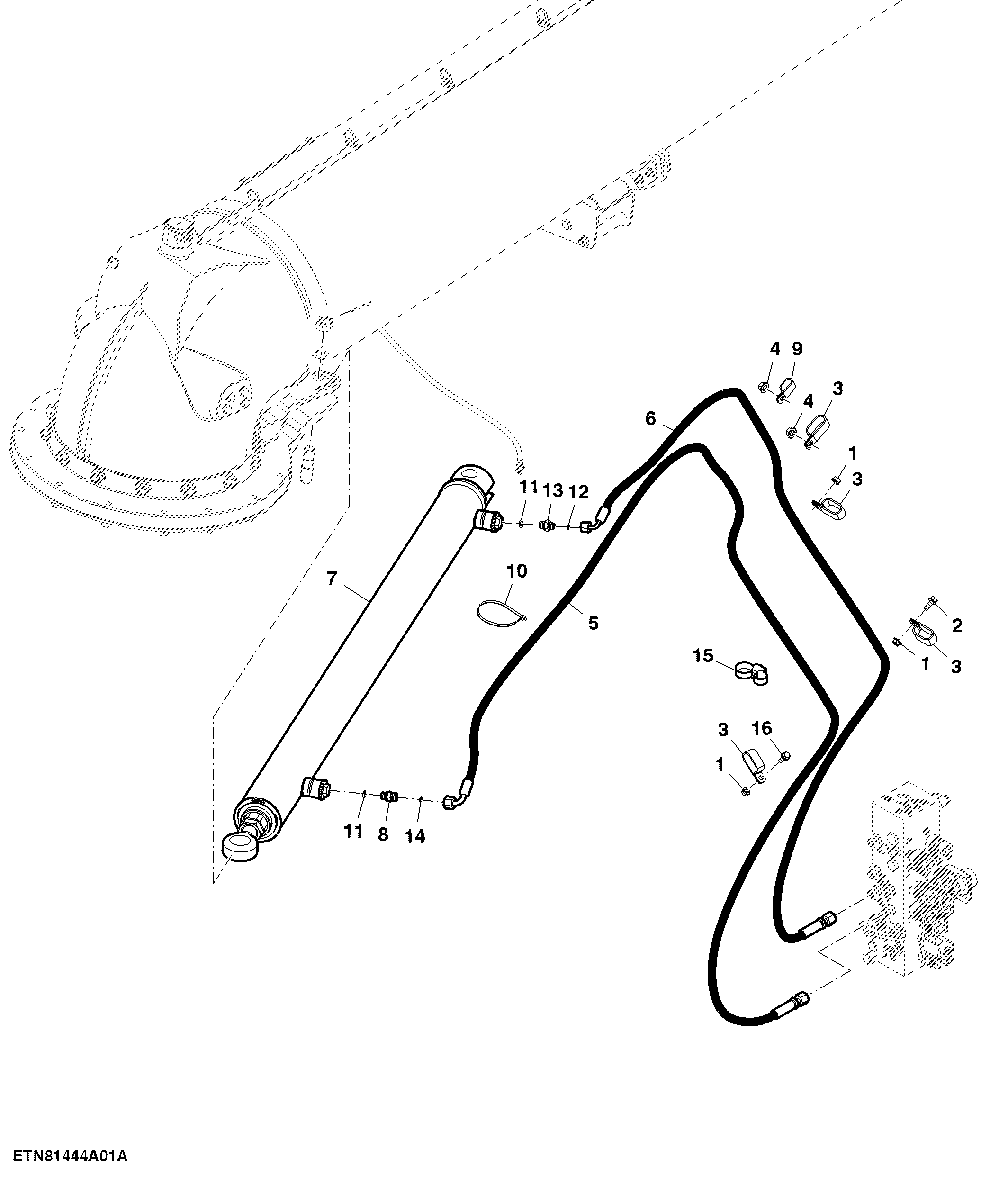

Auger Swing Cylinder Hoses and Fitting, High Unloading Rate

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	3	Flange Nut	M8
2	19M7866	1	Screw	M8 X 20
3	AH77869	4	Clip	-
4	14M7296	2	Flange Nut	M10
5	AH234478	1	Hydraulic Hose	LGTH = 2960 mm
6	AH234479	1	Hydraulic Hose	LGTH = 2240 mm
7	AHC10618	1	Hydraulic Cylinder	-
8	38H5002	1	Adapter Fitting	-
9	R35668	1	Clamp	-
10	H77698	1	Tie Band	-
11	51M7041	2	O-Ring	11.300 X 2.200 mm
12	T77814	1	O-Ring	-
13	38H5011	1	Adapter Fitting	-
14	T77613	1	O-Ring	-
15	R213663	1	Clamp	-
16	19M7868	1	Screw	M8 X 30

Auger Swing Cylinder Hoses and Fitting, High Unloading Rate
