Открытый узел

Air Conditioner Hoses, Final Tier 4, Regular Unloading Rate

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE39544	1	Refrigerant Hose	SUB FOR AXE15495
2	AXE35795	1	Refrigerant Hose	-
3	AN209168	1	Swivel	-
4	H224073	2	Tie Band	-
5	14M7298	17	Flange Nut	M8
6	19M7863	2	Screw	M6 X 25
7	19M7866	5	Screw	M8 X 20
8	R295484	2	Clamp	-
9	AH77869	5	Clip	-
10	T27550	4	Clip	-
11	AXE20319	1	Refrigerant Hose	-
12	51M7090	1	O-Ring	13.400 X 2.400 mm
13	R183409	6	O-Ring	-
14	AXE21660	1	Refrigerant Hose	-
15	AXE21405	1	Refrigerant Hose	LGTH = 2875 mm
16	51M7089	1	O-Ring	10.800 X 2.400 mm
17	R183410	5	O-Ring	-
18	AXE21640	1	Refrigerant Hose	-
19	AXE42581	1	Adapter	SUB FOR APPL AXE21966
20	AXE21639	1	Refrigerant Hose	-
21	AH77884	2	Clip	-
22	AH90990	4	Clip	-
23	AH78237	3	Clamp	-
24	-	5	Part 24	CTL 150 mm, MF AH122244
25	H132542	1	Angle	-
26	19M7868	1	Screw	M8 X 30
27	AXE20315	1	Refrigerant Hose	-
28	28H1597	1	Washer	0.546" X 0.840" X 3/8"
29	H158135	1	Nut	-
30	19M7867	9	Screw	M8 X 25
31	19M7865	2	Screw	M8 X 16
32	R183412	1	O-Ring	-
33	R183411	1	O-Ring	-
34	AH161882	2	Insulator	-

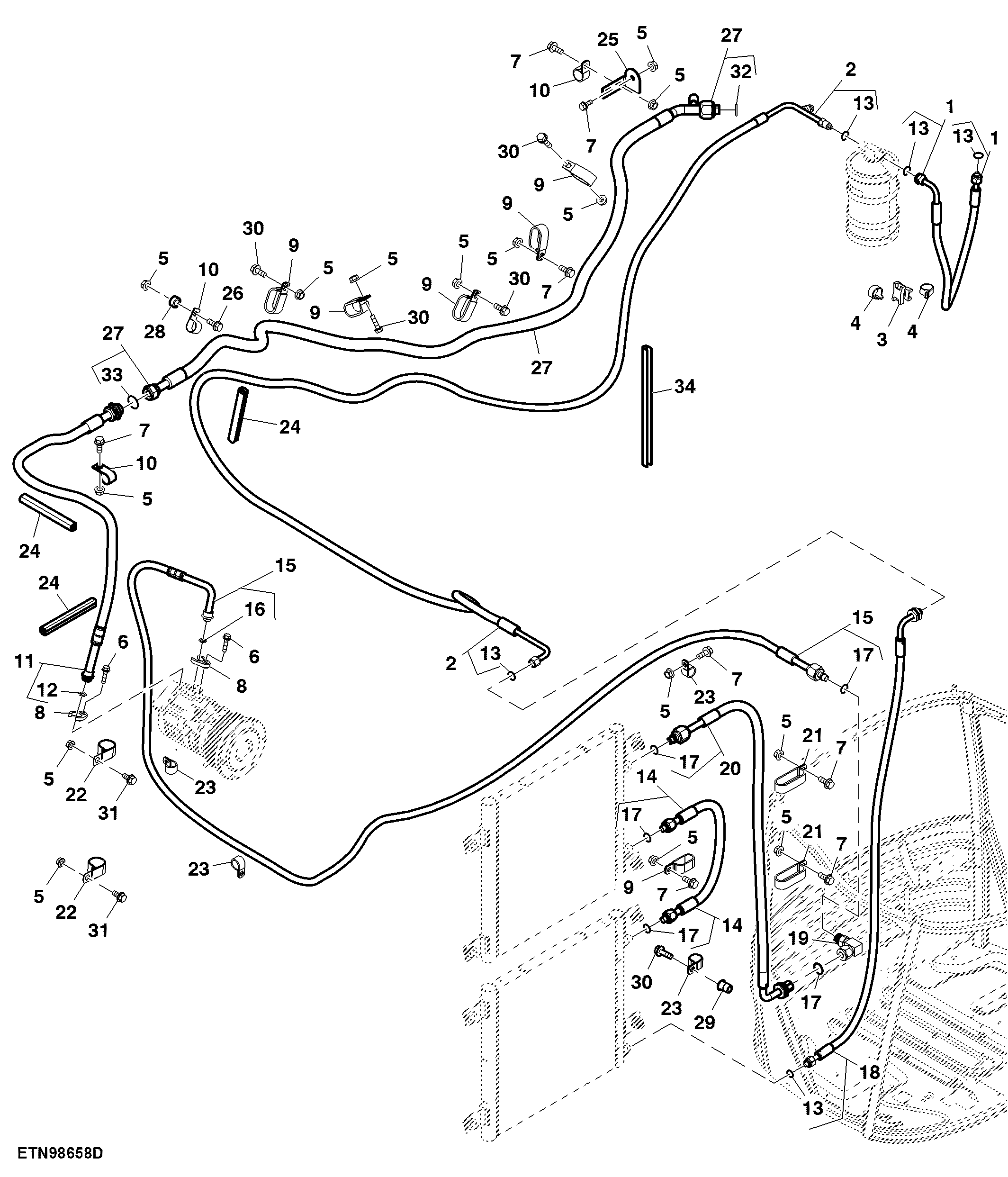

Air Conditioner Hoses, Final Tier 4, Regular Unloading Rate

Нет текстового описания
