Открытый узел

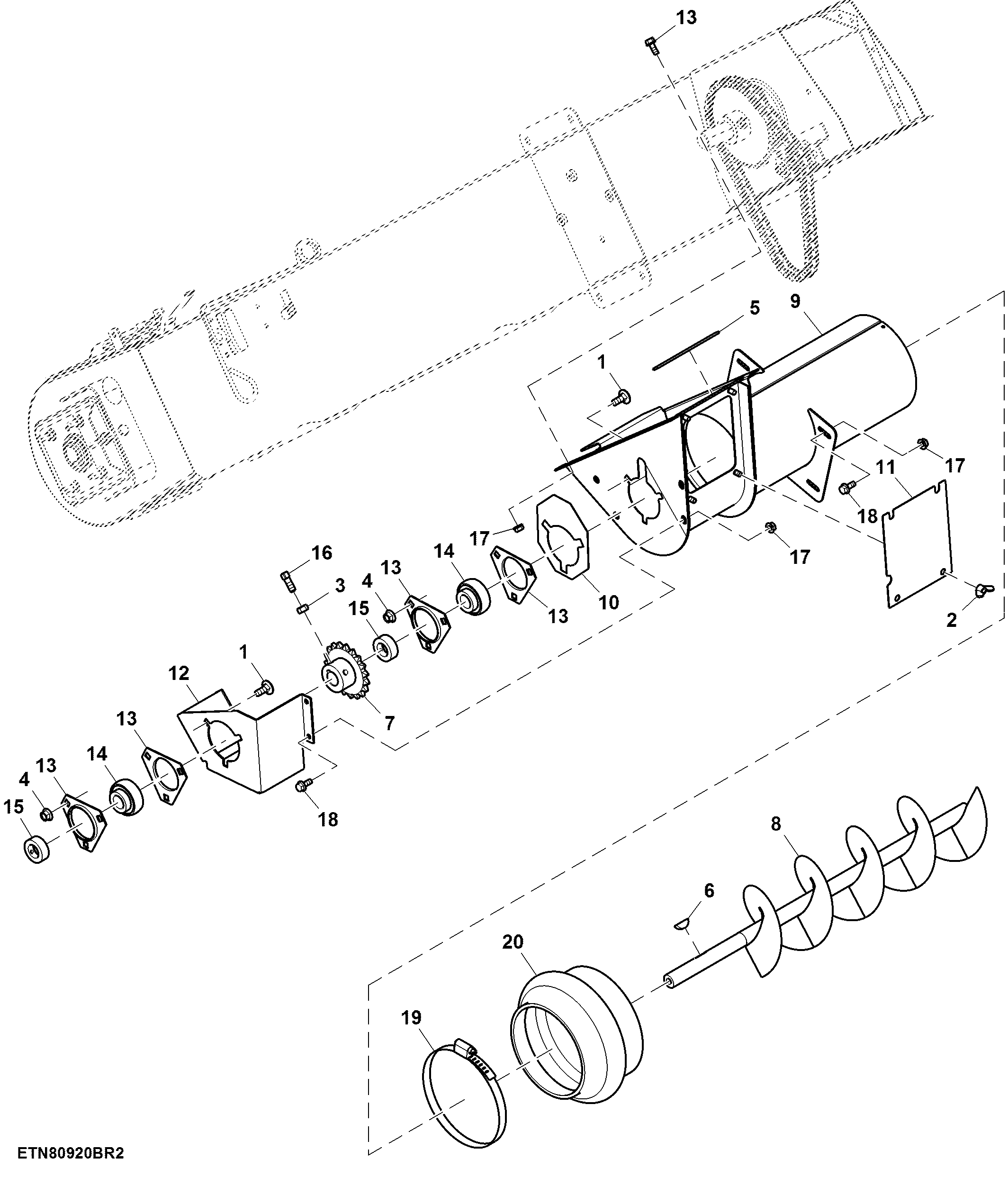

Upper Tailings Trough Assembly, High Wear

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7017	6	Bolt	M10 X 25
2	14M7020	4	Wing Nut	M8
3	14M7274	2	Nut	M10
4	14M7296	6	Flange Nut	M10
5	H81330	1	Isolator	-
6	26M4228	1	Shaft Key	8 X 28 mm
7	AH147557	1	Sprocket Segments	-
8	AH209421	1	Auger	Up
9	AXE19648	1	Spout	-
10	H132906	1	Plate	-
11	H135309	1	Cover	-
12	H154636	1	Support	-
13	E10018	4	Pressed Flanged Housing	-
14	AH168161	2	Ball Bearing	-
15	AH129452	2	Eccentric Locking Collar	-
16	H138435	2	Set Screw	-
17	14M7298	12	Flange Nut	M8
18	19M7866	12	Screw	M8 X 20
19	TY22495	1	Hose Clamp	-
20	H163122	1	Boot	-

Upper Tailings Trough Assembly, High Wear

Нет текстового описания
