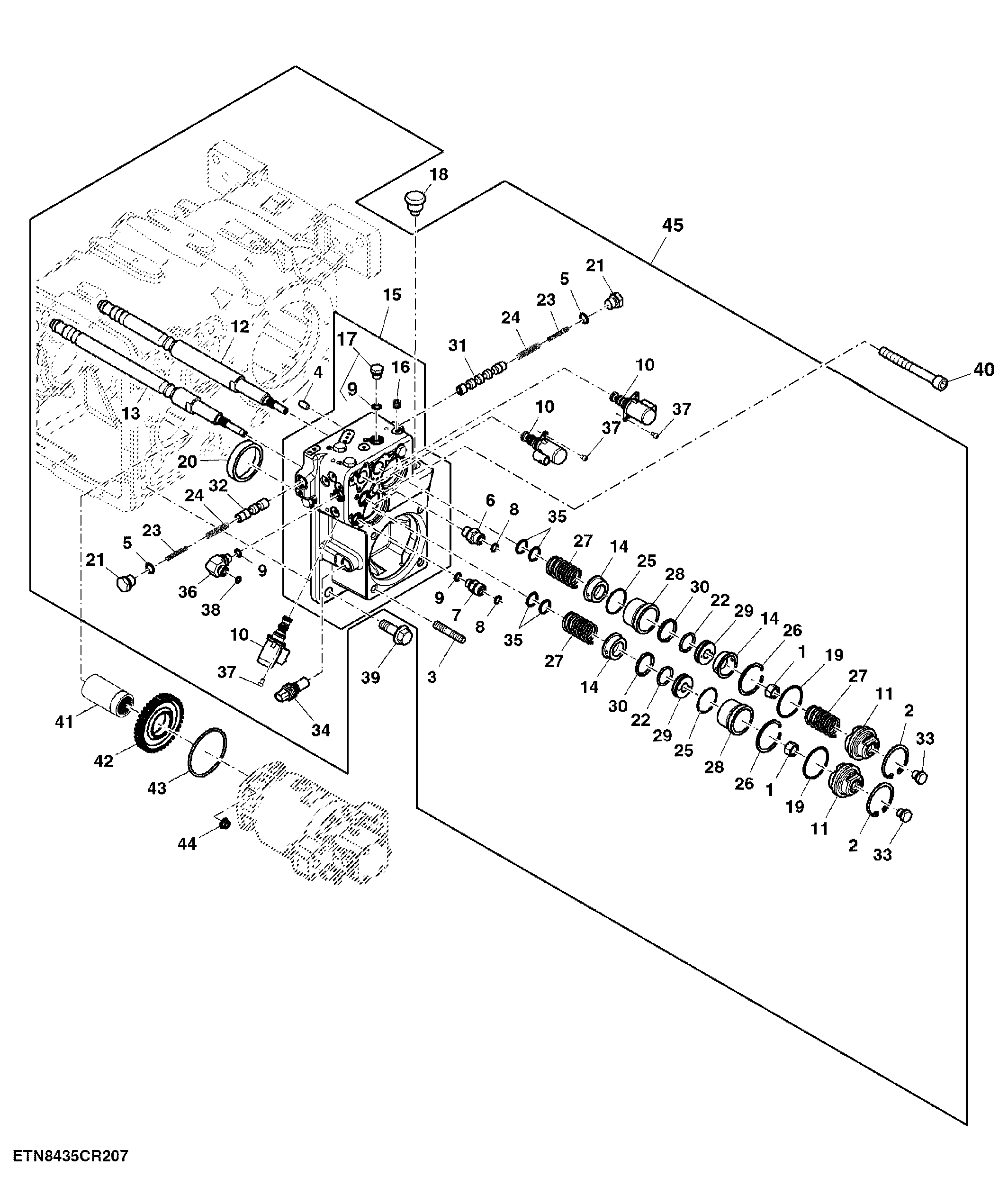

Transmission Valve Block Assembly, 30 KPH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7435	2	Nut	M14
2	40M7229	2	Snap Ring	-
3	42M7029	4	Stud	-
4	44M7144	2	Dowel Pin	-
5	51M7043	3	O-Ring	15.300 X 2.200 mm
6	38H5003	1	Adapter Fitting	-
7	38H5009	1	Adapter Fitting	-
8	T77857	2	O-Ring	-
9	51M7041	8	O-Ring	11.300 X 2.200 mm
10	AT338325	3	Flow Control Hyd. Valve	-
11	CE21457	2	Plug	-
12	CE21165	1	Rail	-
13	CE21166	1	Rail	-
14	CE21232	3	Stop	-
15	DE20884	1	Valve	-
16	AL110475	31	Plug	-
17	RE46684	6	Fitting Plug	-
18	AH20868	2	Breather	-
19	E80243	2	O-Ring	-
20	JD8237	1	Bearing Cup	-
21	R107770	2	Fitting Plug	-
22	R1225R	2	O-Ring	-
23	R194658	2	Compression Spring	-
24	R194659	2	Compression Spring	-
25	R207199	2	O-Ring	-
26	R215255	2	Snap Ring	-
27	CE21765	3	Compression Spring	-
28	R229763	2	Sleeve	-
29	R229765	2	Piston	-
30	R229768	2	Seal	-
31	R280231	1	Spool Valve	-
32	R281547	1	Valve Spool	-
33	DE21112	2	Fitting Plug	-
34	RE537634	1	Sensor	-
35	T57247	4	O-Ring	-
36	38H5016	1	Elbow Fitting	-
37	T204128	6	Screw	-
38	T77613	1	O-Ring	-
39	19M7844	2	Screw	M16 X 45
40	19M10299	1	Socket Head Screw	M16 X 140
41	CE21279	1	Splined Coupling	-
42	CE21278	1	Tone Wheel	-
43	R63308	1	O-Ring	-
44	14M7299	1	Flange Nut	M12
45	DE20687	1	Manifold Kit	ASSY

Transmission Valve Block Assembly, 30 KPH
