Открытый узел

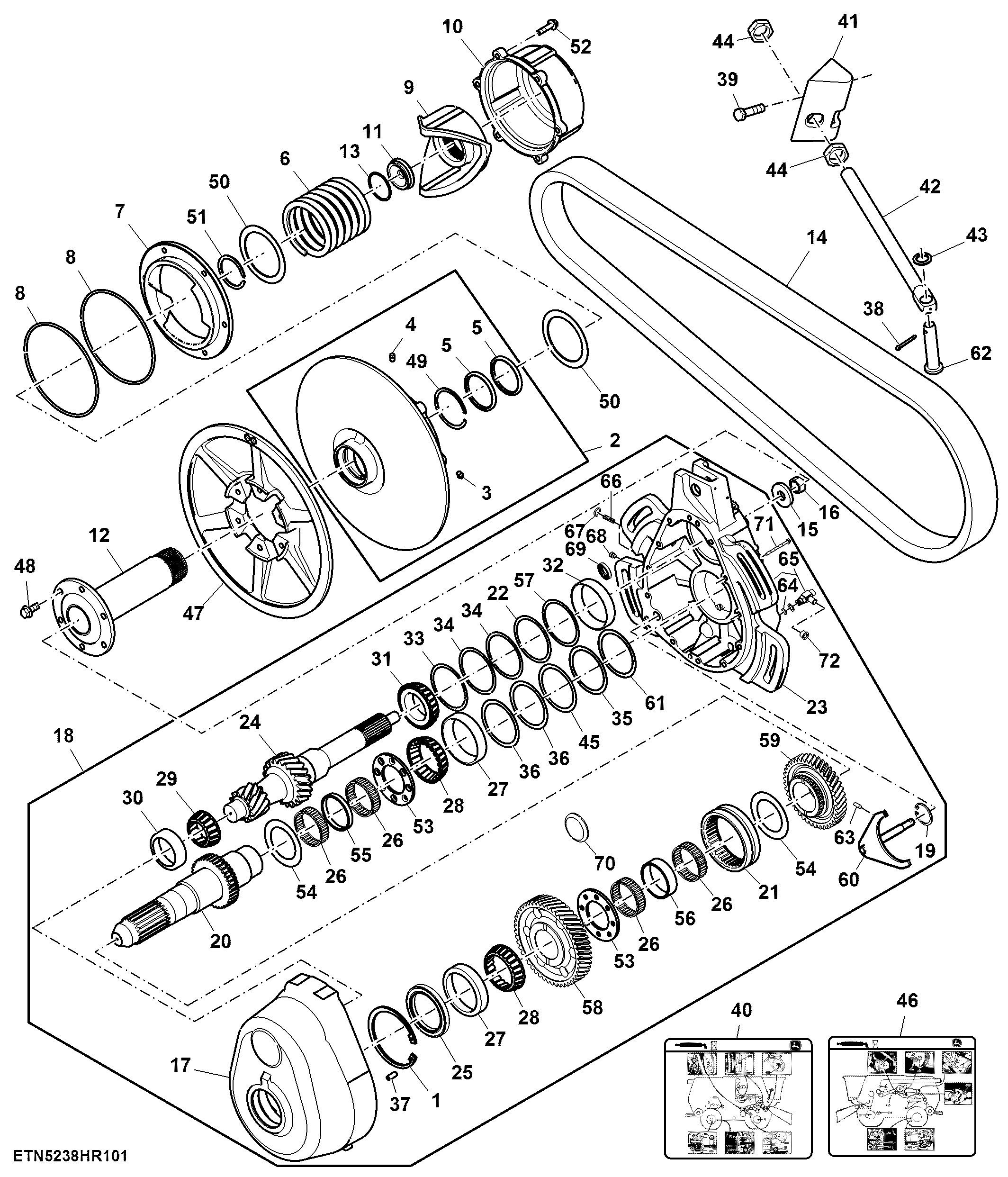

Rotor Drive – Regular Sheaves

Rotor Drive – Regular Sheaves

Rotor Drive – Regular Sheaves

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Rotor Drive – Regular Sheaves

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	40M1873	2	Snap Ring	-
2	AH219709	1	Half Sheave	-
3	JD7759	1	Lubrication Fitting	-
4	15H638	2	Pipe Plug	1/8"
5	AH144147	2	Seal	-
6	H218685	1	Compression Spring	-
7	H164061	1	Cam	-
8	H150502	2	O-Ring	-
9	H173606	1	Cam	-
10	H150080	1	Cover	-
11	H150503	1	Fitting Plug	-
12	H173374	1	Hub	-
13	R43750	1	O-Ring	-
14	H221498	1	V-Belt	-
15	H169149	1	Washer	-
16	L204993	1	Lock Nut	-
17	DE18617	1	Housing	-
18	DE20877	1	Gear Case	-
19	40M1856	1	Snap Ring	-
20	CE18212	1	Drive Shaft	-
21	CE18218	1	Locking Collar	-
22	L31860	1	Shim	TK = 0.5 mm
23	CE21495	1	Housing	-
24	CE21493	1	Drive Shaft	-
25	DE18618	2	Seal	-
26	DE18934	4	Needle Bearing	-
27	JD7292	2	Bearing Cup	-
28	JD7378	2	Bearing Cone	-
29	JD8182	1	Bearing Cone	-
30	JD8223	1	Bearing Cup	-
31	AT124519	1	Tapered Roller Bearing	-
32	JD9119	1	Bearing Cup	-
33	L31858	1	Shim	TK = 0.1 mm
34	L31859	2	Shim	TK = 0.2 mm
35	E55038	1	Shim	TK = 0.508 mm
36	E55037	2	Shim	TK = 0.1778 mm
37	44M7036	2	Dowel Pin	-
38	11M7038	1	Cotter Pin	6.300 X 40 mm
39	19M7824	2	Screw	M16 X 60
40	HXE17952	1	Label	-
41	H201568	1	Bracket	-
42	H218588	1	Eyebolt	-
43	24H1448	1	Washer	1-1/32" X 1-1/2" X 0.120"
44	14M7533	2	Nut	M30
45	E55036	1	Shim	TK = 0.127 mm
46	HXE17953	1	Label	-
47	H173124	1	Pulley	-
48	19M7789	6	Screw	M12 X 30
49	T48776	1	Snap Ring	-
50	H150609	2	Washer	-
51	H168131	1	Snap Ring	-
52	19M8162	6	Screw	M10 X 40
53	CE17533	2	Thrust Washer	-
54	CE18215	2	Thrust Washer	-
55	CE18216	1	Spacer	-
56	CE18217	1	Spacer	-
57	CE18488	1	Shim	TK = 0.15 mm
58	CE18213	1	Gear	Z=53
59	CE21494	1	Gear	Z=45
60	DE18610	1	Yoke With Shaft	-
61	CE18487	1	Shim	TK = 0.15 mm
62	R53296	1	Pin Fastener	-
63	CE17532	1	Pin Fastener	-
64	R26375	1	O-Ring	-
65	DE19125	1	Drain Valve	-
66	T27716	1	Compression Spring	-
67	R26448	1	O-Ring	-
68	R27218	1	Fitting Plug	-
69	AT12820	1	Seal	-
70	CE18347	1	Plug	-
71	19M7944	14	Screw	M10 X 120
72	H176573	1	Cap	-
