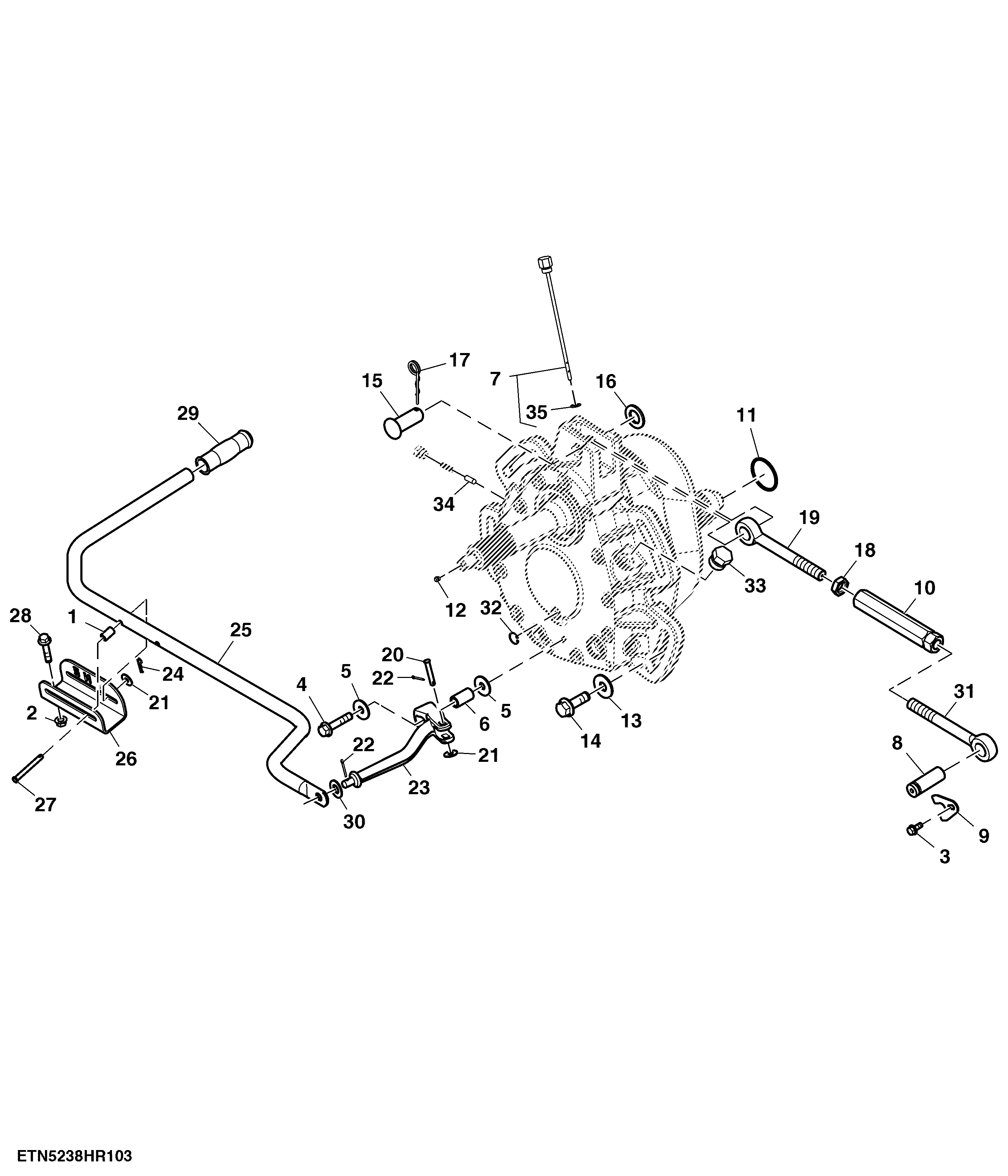

Rotor Drive, Regular Sheaves

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H3423	1	Bushing	0.364" X 0.540" X 7/8"
2	14M7296	1	Flange Nut	M10
3	19M7866	1	Screw	M8 X 20
4	19M7815	1	Screw	M12 X 60
5	24M7180	2	Washer	13 X 37 X 3 mm
6	28H950	1	Bushing	0.546" X 0.840" X 1-1/2"
7	AH168365	1	Dipstick	INCLUDES R26375
8	HXE23887	1	Pin	-
9	HXE28177	1	Clip	-
10	HXE23886	1	Turnbuckle	-
11	H169954	1	Snap Ring	-
12	AE38448	1	Pressure Relief Valve	-
13	24H1106	4	Washer	11/16" X 1-3/4" X 0.134"
14	19M7794	4	Screw	M16 X 50
15	T191318	1	Pin Fastener	SUB FOR H170819; ALSO ORDER (3) 24H1138
16	24M7091	1	Washer	26 X 44 X 4 mm
17	A15146	1	Pin	-
18	14M7335	1	Nut	M20
19	HXE23884	1	Eyebolt	-
20	A52086	1	Pin Fastener	-
21	24M7298	2	Washer	8.400 X 25 X 2 mm
22	11H236	2	Cotter Pin	1/8" X 1"
23	H207095	1	Lever	-
24	J16931	1	Pin	-
25	HXE140544	1	Gearshift Lever	SUB FOR APPL H203295
26	HXE140545	1	Support	SUB FOR APPL H159511
27	R68672	1	Pin	-
28	19M7785	1	Screw	M10 X 25
29	B15494	1	Grip	-
30	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
31	HXE23885	1	Eyebolt	-
32	40M1851	1	Snap Ring	-
33	R39112	1	Fitting	-
34	CE17532	1	Pin Fastener	-
35	R26375	1	O-Ring	-
