Feeder House Drive, Heavy Duty Variable

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

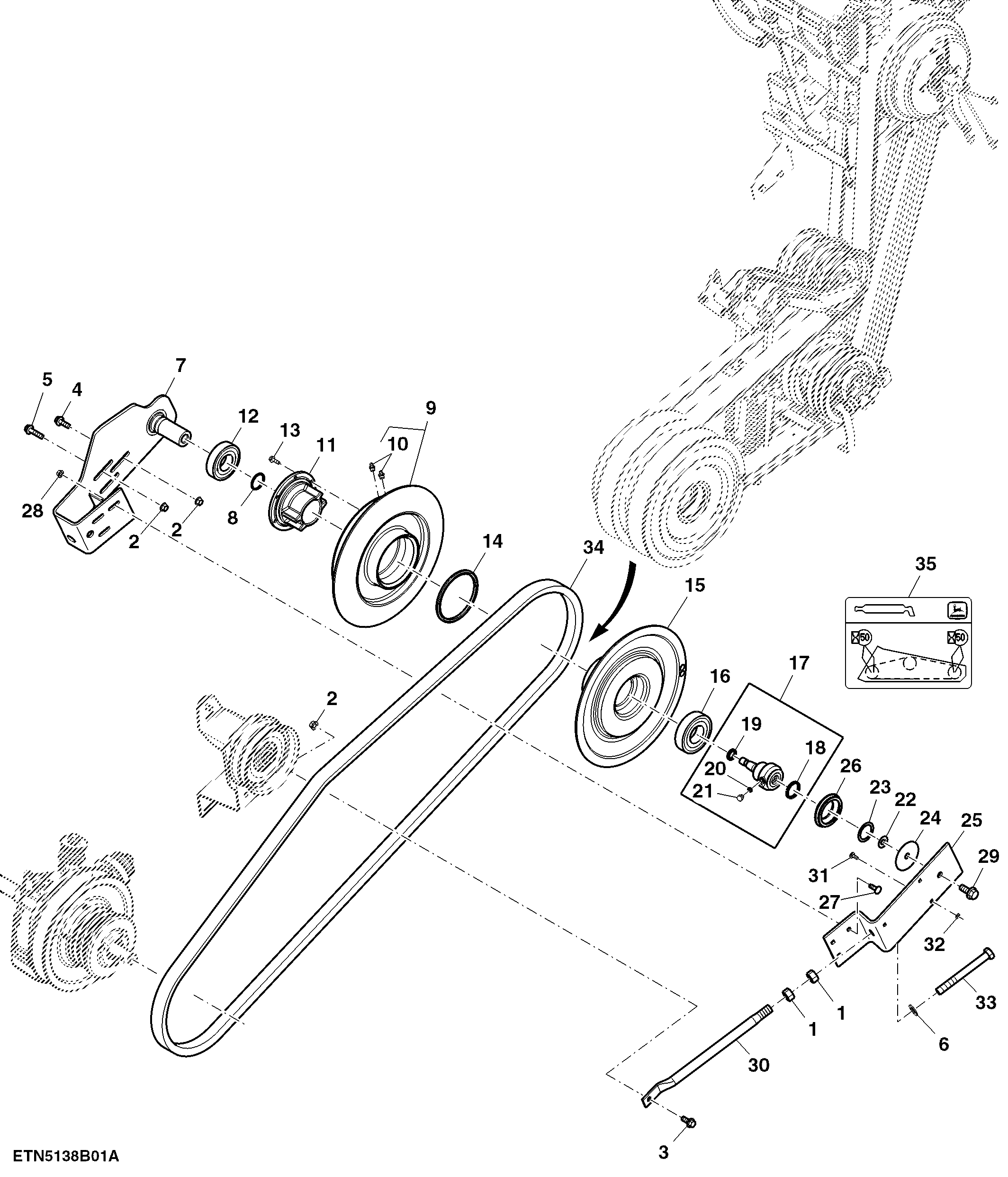

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7277	2	Nut	M20
2	14M7299	5	Flange Nut	M12
3	19M7789	1	Screw	M12 X 30
4	19M7790	1	Screw	M12 X 35
5	19M7814	2	Screw	M12 X 50
6	24M7051	1	Washer	21 X 37 X 3 mm
7	AXE55405	1	Strap	UP, SUB FOR AH167579
8	R31378	1	O-Ring	-
9	AH204591	1	Half Sheave	UP
10	JD7759	2	Lubrication Fitting	-
11	H97378	1	Hub	-
12	JD10018	1	Ball Bearing	-
13	19M7867	7	Screw	M8 X 25
14	AH136497	1	Seal	-
15	H204872	1	Half Sheave	-
16	AH165609	1	Ball Bearing	-
17	AH213758	1	Hydraulic Cylinder	-
18	AH209762	1	Seal	-
19	AH209763	1	Seal	-
20	R28782	1	O-Ring	-
21	R51031	1	Fitting	-
22	24H1740	1	Washer	21/32" X 1-3/8" X 0.032"
23	H171448	1	Washer	-
24	H161388	1	Washer	-
25	H231293	1	Strap	-
26	H203610	1	Boot	-
27	03M7192	3	Bolt	M10 X 30
28	14M7296	3	Flange Nut	M10
29	19M7793	1	Screw	M16 X 40
30	H208617	1	Brace	REAR
31	03M7184	2	Bolt	M8 X 20
32	M84309	3	Nut	-
33	19M8221	1	Cap Screw	M20 X 180
34	H218726	1	V-Belt	LGTH = 4068 mm, WIDTH = 44.5 mm
35	H158840	1	Label	-

Feeder House Drive, Heavy Duty Variable
