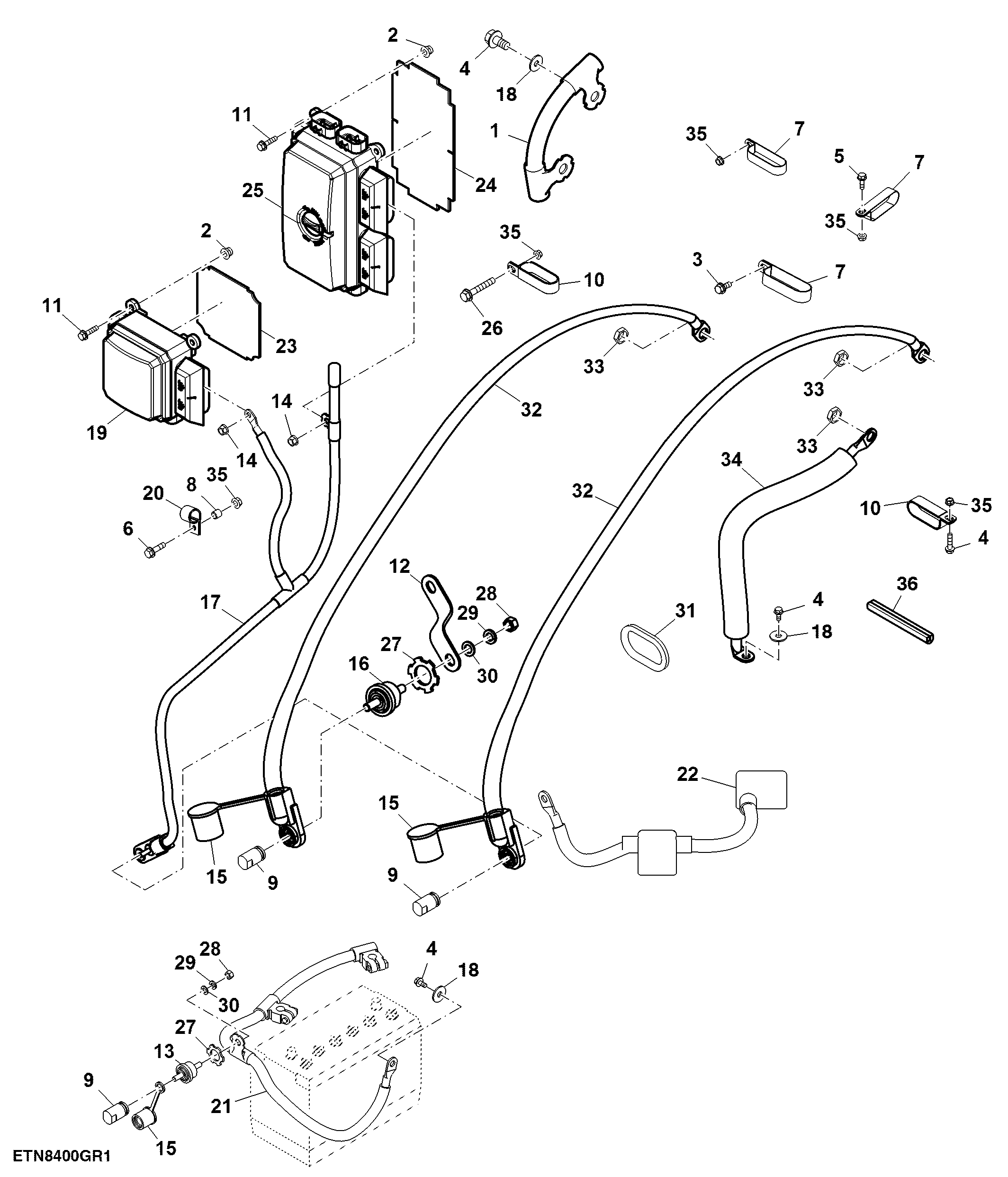

Battery Box Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE13010	1	Cable	-
2	14M7397	8	Lock Nut	M6
3	19M7866	1	Screw	M8 X 20
4	19M7865	3	Screw	M8 X 16
5	19M7867	2	Screw	M8 X 25
6	19M7868	1	Screw	M8 X 30
7	H117952	3	Clamp	-
8	H148776	1	Spacer	-
9	H217200	3	Nut	-
10	AH77884	2	Clip	-
11	19M7863	8	Screw	M6 X 25
12	HXE31162	1	Bar	-
13	AH229881	1	Battery Booster Cables	-
14	H137328	3	Lock Nut	-
15	H218834	1	Cover	-
16	AH229880	1	Battery Booster Cables	-
17	AXE12777	1	Cable	-
18	24M7298	4	Washer	8.400 X 25 X 2 mm
19	AH235610	1	Fuse Box	-
20	AH77924	1	Clip	-
21	AXE12779	1	Cable	-
22	AXE12780	1	Cable	-
23	HXE22148	1	Seal	-
24	HXE22149	1	Seal	-
25	AXE25728	1	Fuse Box	SUB FOR AH233943
26	19M7800	1	Screw	M8 X 50
27	H231587	2	Lock Nut	-
28	14H812	2	NUT	3/8"
29	12H304	2	Lock Washer	3/8"
30	24M7096	2	Washer	10.500 X 18 X 1.600 mm
31	H172261	1	Grommet	-
32	AH235264	2	Cable	-
33	14M7415	5	Nut	M12
34	AH235480	1	Cable	-
35	14M7298	4	Flange Nut	M8
36	-	2	Part 36	CTL 150 mm, MF AH122244
