Air Conditioner Hoses, Tier 4, High Unloading Rate

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE15495	1	Refrigerant Hose	LGTH = 900 mm
2	AXE35795	1	Refrigerant Hose	LGTH = 5655 mm, Bulkhead to Reciever Drier SUB FOR AXE24506
3	AN209168	1	Swivel	-
4	H224073	2	Tie Band	-
5	14M7298	18	Flange Nut	M8
6	19M7863	2	Screw	M6 X 25
7	19M7866	5	Screw	M8 X 20
8	R295484	5	Clamp	-
9	AH77869	5	Clip	-
10	T27550	4	Clip	-
11	AXE20319	1	Refrigerant Hose	LGTH = 2410 mm
12	51M7090	1	O-Ring	13.400 X 2.400 mm
13	19M7867	10	Screw	M8 X 25
14	AXE21660	1	Refrigerant Hose	LGTH = 490 mm
15	AXE21405	1	Refrigerant Hose	LGTH = 2875 mm, Compressor to Condenser
16	51M7089	1	O-Ring	10.800 X 2.400 mm
17	R183410	3	O-Ring	-
18	AXE21640	1	Refrigerant Hose	LGTH = 1220 mm
19	AXE21966	1	Adapter	-
20	AXE21639	1	Refrigerant Hose	LGTH = 1130 mm, Bulkhead to Condenser
21	AH77884	2	Clip	-
22	R183411	1	O-Ring	-
23	AH78237	3	Clamp	-
24	R183412	1	O-Ring	-
25	H132542	2	Angle	-
26	19M7868	1	Screw	M8 X 30
27	AXE20315	1	Refrigerant Hose	LGTH = 4135 mm, Suction Hose
28	19M7865	2	Screw	M8 X 16
29	H218743	1	Clip	-
30	AH90990	4	Clip	-
31	H158135	1	Nut	-
32	R183410	6	O-Ring	-
33	HXE59492	1	Valve Cover	-
34	-	5	Part 34	CTL 150 mm, MF AH122244

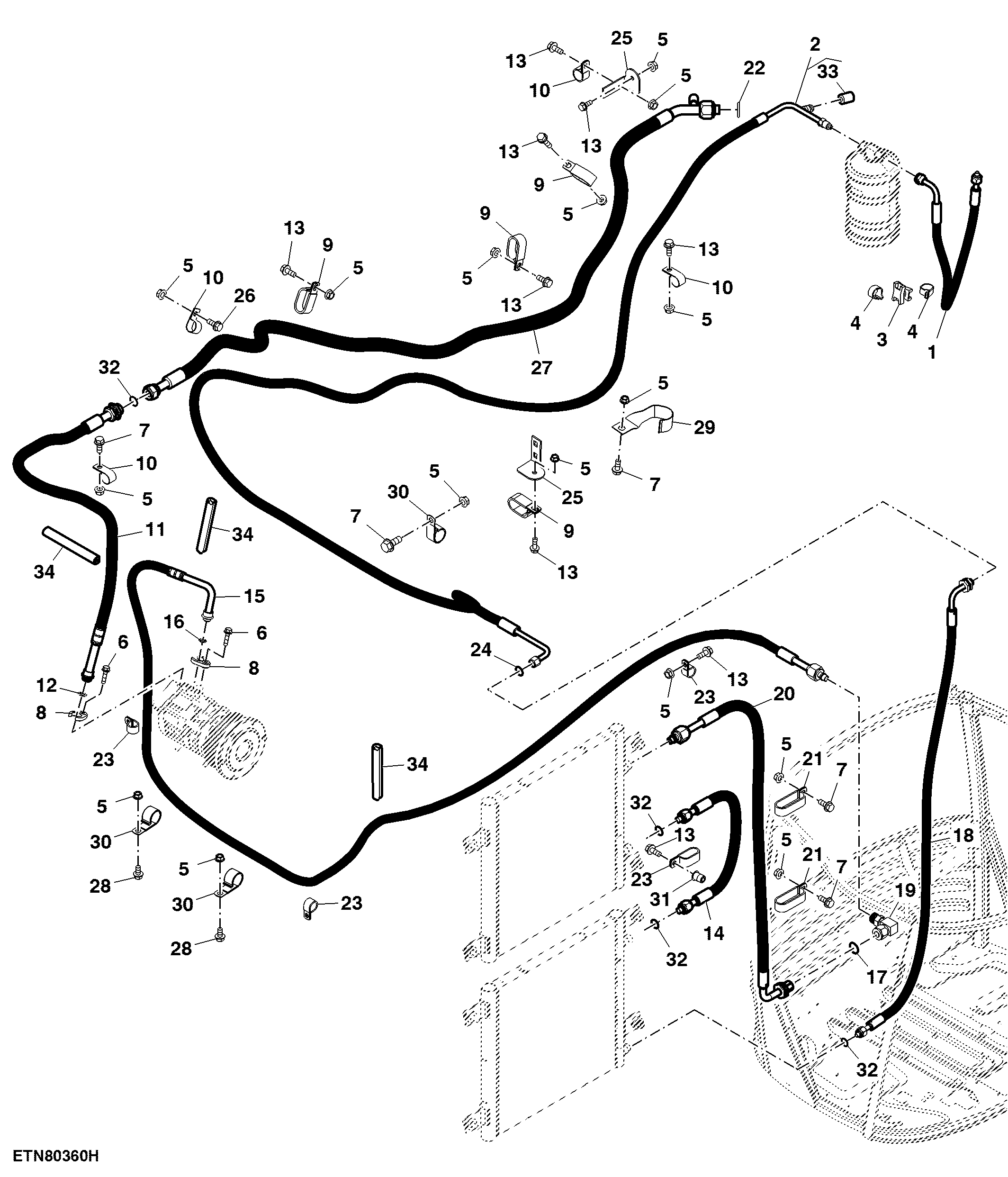

Air Conditioner Hoses, Tier 4, High Unloading Rate
