Открытый узел

Wide Rotor, Rice Version, Tined

Wide Rotor, Rice Version, Tined

Wide Rotor, Rice Version, Tined

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

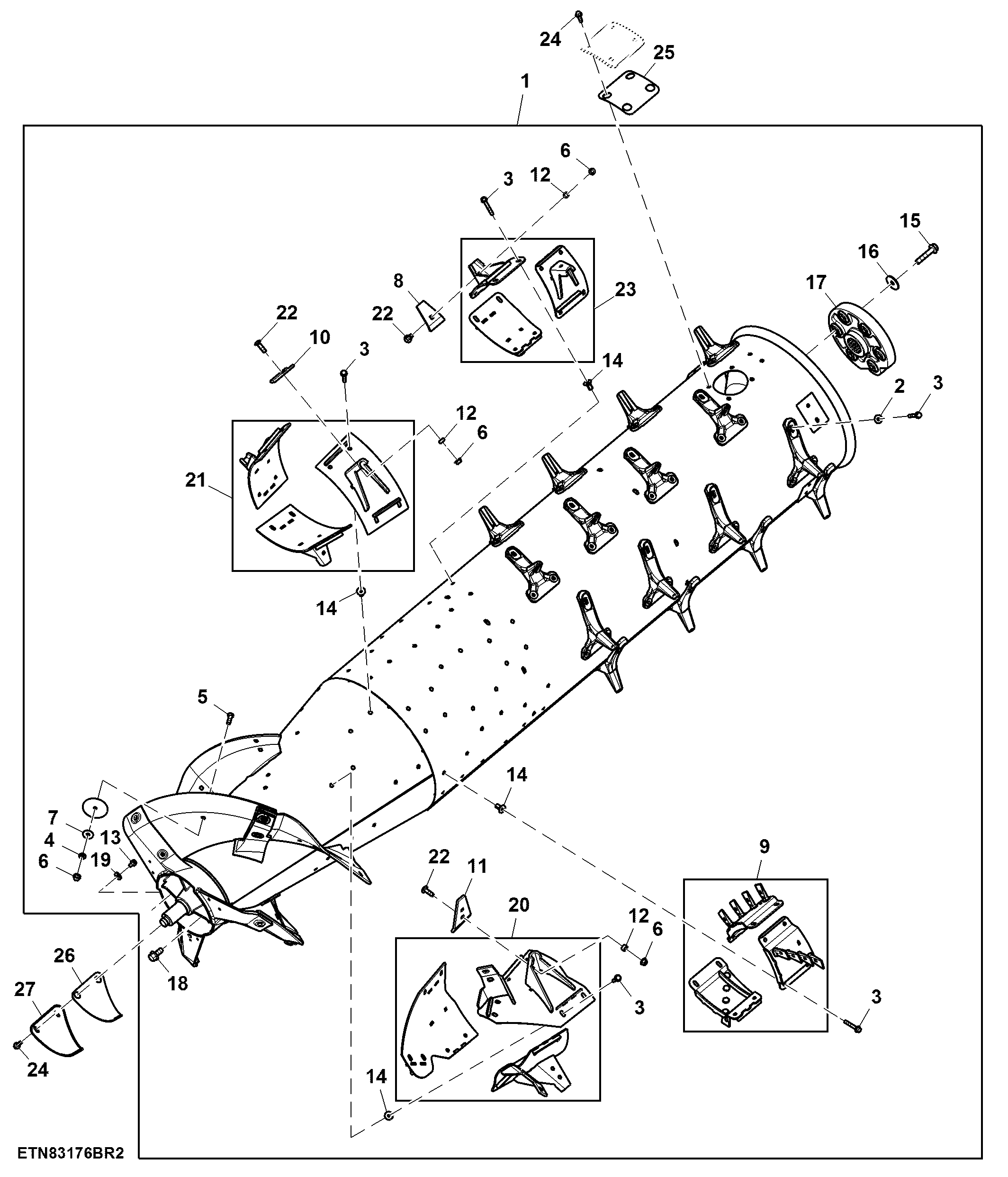

Wide Rotor, Rice Version, Tined

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE27463	1	Separator	-
2	24M7296	72	Washer	10.500 X 30 X 2.500 mm
3	H208187	186	Screw	-
4	24M7047	4	Washer	13 X 24 X 2.500 mm
5	H160905	22	Bolt	-
6	H171638	40	Flange Nut	-
7	24M7180	4	Washer	13 X 37 X 3 mm
8	HXE25944	9	Tine	-
9	AXE23423	3	Threshing Element	-
10	HXE25942	3	Tine	-
11	HXE25943	3	Tine	-
12	HXE37623	18	Bushing	-
13	19M7783	6	Screw	M10 X 16
14	H173411	193	Nut	-
15	19M7827	6	Screw	M16 X 80
16	24M7103	6	Washer	17.500 X 56 X 5 mm
17	AH150405	1	Splined Coupling	-
18	H159105	6	Screw	-
19	24H1886	6	Washer	15/32" X 1-1/8" X 0.180"
20	AXE23776	1	Threshing Element	-
21	AXE23777	1	Threshing Element	-
22	H222307	18	Bolt	-
23	AXE27585	3	Tine	-
24	19M7786	7	Screw	M10 X 30
25	H173621	1	Gasket	-
26	H208538	1	Gasket	-
27	H208537	1	Plate	-
