Straw Spreader Hydraulic Hoses, Single Flow

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	2	Flange Nut	M10
2	14M7298	1	Flange Nut	M8
3	19M7836	2	Screw	M10 X 110
4	19M7867	1	Screw	M8 X 25
5	38H1147	1	Fitting Plug	-
6	T77857	1	O-Ring	-
7	38H1148	1	Fitting Plug	-
8	T77932	2	O-Ring	-
9	R49921	1	Clamp	-
10	51M7048	1	O-Ring	29.600 X 2.900 mm
11	AXE43126	1	Hydraulic Hose	LGTH = 1500 mm, Open Center Hydraulic System Residue Suction, ORDER AXE47269
11	AXE47269	1	Hydraulic Hose	LGTH = 1280 mm, Closed Center Hydraulic System Residue Suction
12	38H5149	1	Elbow Fitting	-
13	T78612	2	O-Ring	-
14	38H5152	1	Adapter Fitting	-
15	51M7047	1	O-Ring	23.600 X 2.900 mm
16	38H5021	1	Elbow Fitting	-
17	51M7049	1	O-Ring	38.600 X 2.900 mm
18	AN209168	1	Swivel	-
19	AXE36497	1	Hydraulic Hose	LGTH = 1771 mm, Single Straw Spreader
20	AXE40510	1	Hydraulic Hose	LGTH = 1035 mm, Straw Spreader Residue Return
21	AXE36324	1	Hydraulic Hose	LGTH = 850 mm, Straw Spreader Residue Pressure
22	AXE36496	1	Hydraulic Hose	LGTH = 2540 mm, Straw Spreader
23	H224073	2	Tie Band	-
24	-	1	Part 25	CTL 205 mm, MF AH122244

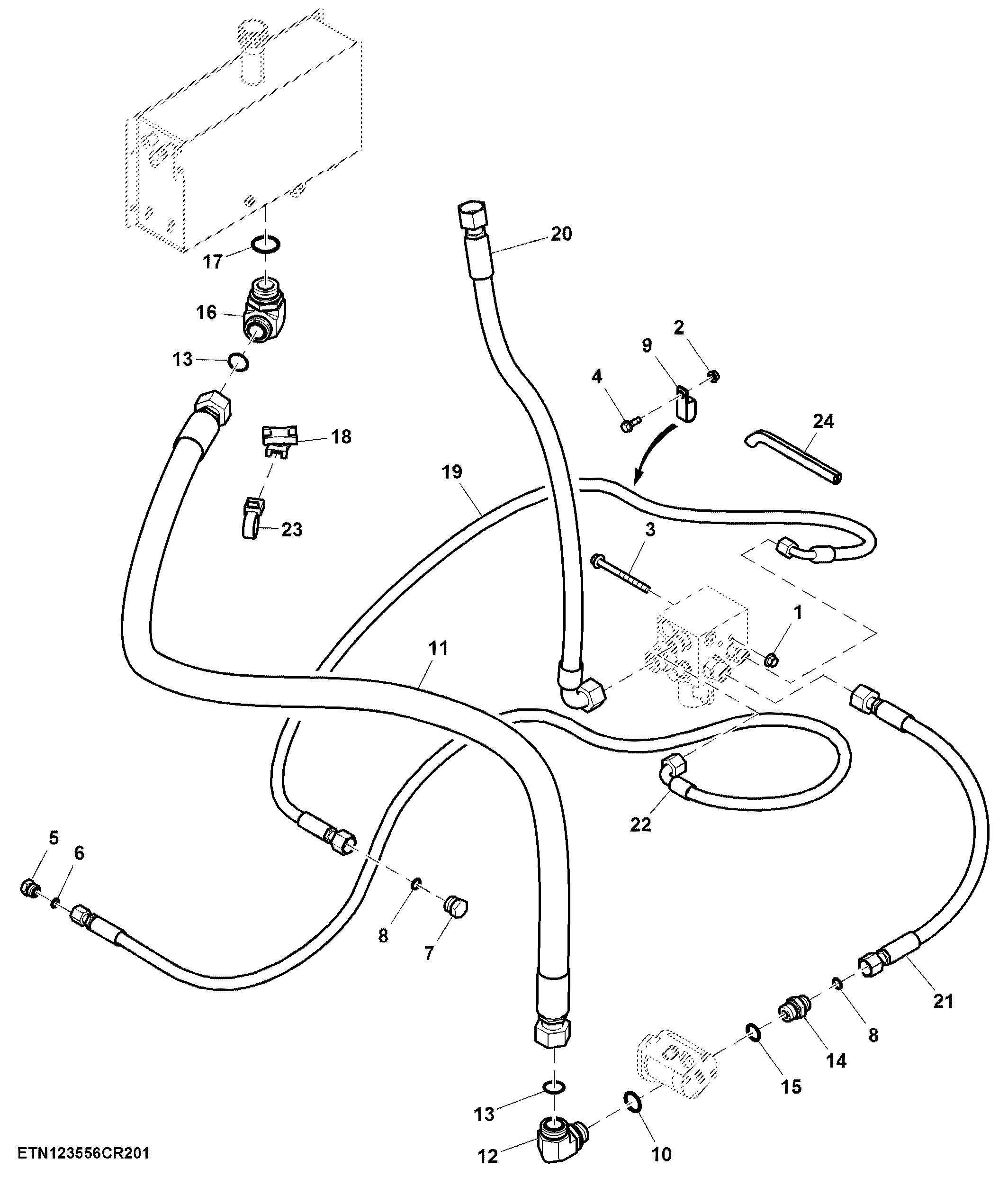

Straw Spreader Hydraulic Hoses, Single Flow

Нет текстового описания
