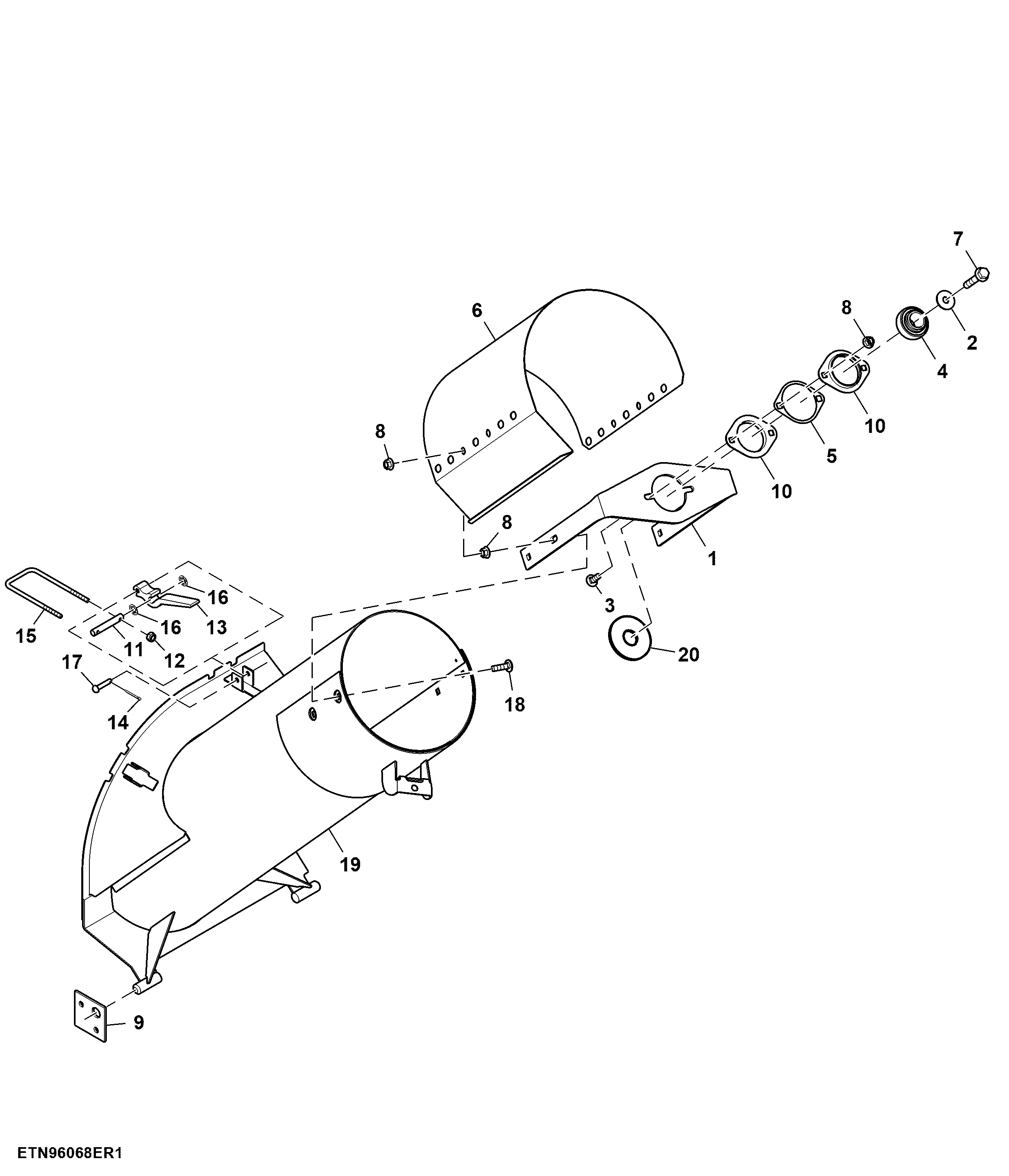

Loading Auger Housing, High Wear, Rice

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE137547	1	Support	ALSO ORDER HXE127153 AND 19M7817; SUB FOR HXE40025
2	24M7180	1	Washer	13 X 37 X 3 mm
3	03M7307	2	Bolt	M10 X 25
4	JD10384	1	Bearing	-
5	H137916	1	Shim	TK = 0.762 mm
6	HXE105456	1	Deflector	-
7	19M7815	1	Screw	M12 X 60, USE WITH HXE40025
7	19M7817	1	Screw	M12 X 70, USE WITH HXE137547
8	14M7296	10	Flange Nut	M10
9	H157762	1	Plate	Front
10	N15764	2	Pressed Flanged Housing	-
11	H161581	2	Pin	-
12	14M7165	4	Lock Nut	M6
13	H161342	2	Lever	-
14	11M7081	2	Cotter Pin	2.500 X 20 mm
15	H161346	2	U-Bolt	-
16	H143731	4	Push Nut	-
17	RV810A	2	Pin Fastener	-
18	H229875	4	Bolt	-
19	AH219093	1	Tube	-
20	HXE127153	1	Deflector	USE WITH HXE137547

Loading Auger Housing, High Wear, Rice
