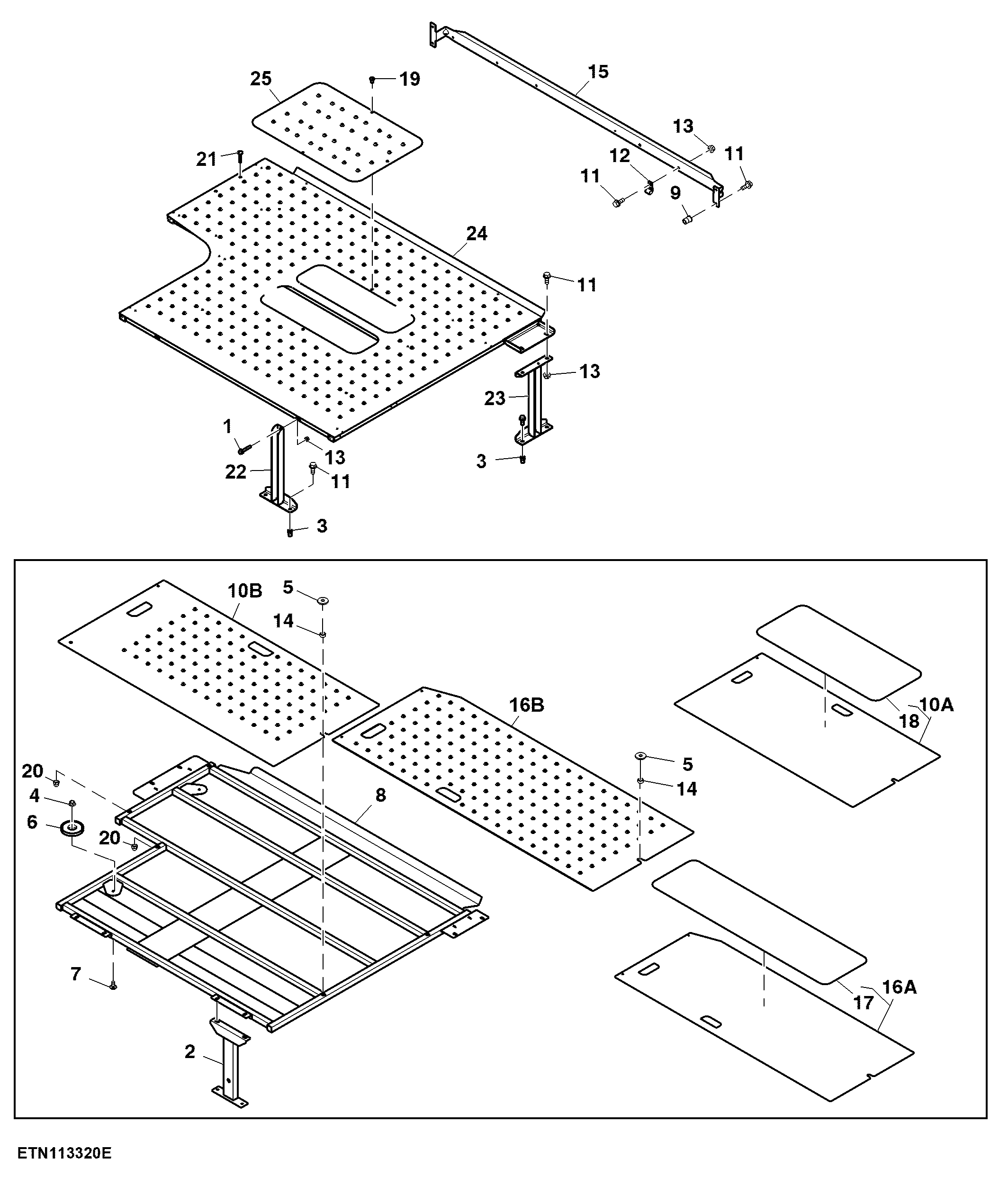

Engine Walking Platform

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8318	2	Screw	M8 X 45
2	AXE37823	4	Support	-
3	H162860	8	Nut	-
4	14M7303	2	Flange Nut	M6, USE WITH AXE40462
5	24H1887	2	Washer	11/32" X 1" X 0.134", USE WITH AXE40462
6	PF13021	2	Magnet	USE WITH AXE40462
7	03M7251	2	Bolt	M6 X 12, USE WITH AXE40462
8	AXE40462	1	Platform	-
9	H158135	4	Nut	-
11	19M7866	17	Screw	M8 X 20
12	AH89557	3	Clip	-
13	14M7298	9	Flange Nut	M8
14	28H1511	2	Washer	0.364" X 0.540" X 1/4", USE WITH AXE40462
15	HXE67373	1	Strap	-
17	HXE70001	1	Mat	USE WITH AXE40460
18	HXE45926	1	Mat	USE WITH AXE40461
19	21M7643	2	Screw	M6 X 10
20	14M7769	3	Nut	M6, USE WITH AXE40462
21	03M7188	2	Bolt	M8 X 40
22	AXE85869	2	Support	SUB FOR AXE37823
23	AXE89248	2	Support	SUB FOR AXE37823
24	AXE86686	1	Platform	SUB FOR HXE168612, HXE168611 AND AXE40462
25	HXE165274	1	Floor	-
10A	AXE40461	1	Platform	-
10B	HXE168612	1	Floor	SUB FOR AXE40461
16A	AXE40460	1	Platform	-
16B	HXE168611	1	Floor	SUB FOR AXE40460
