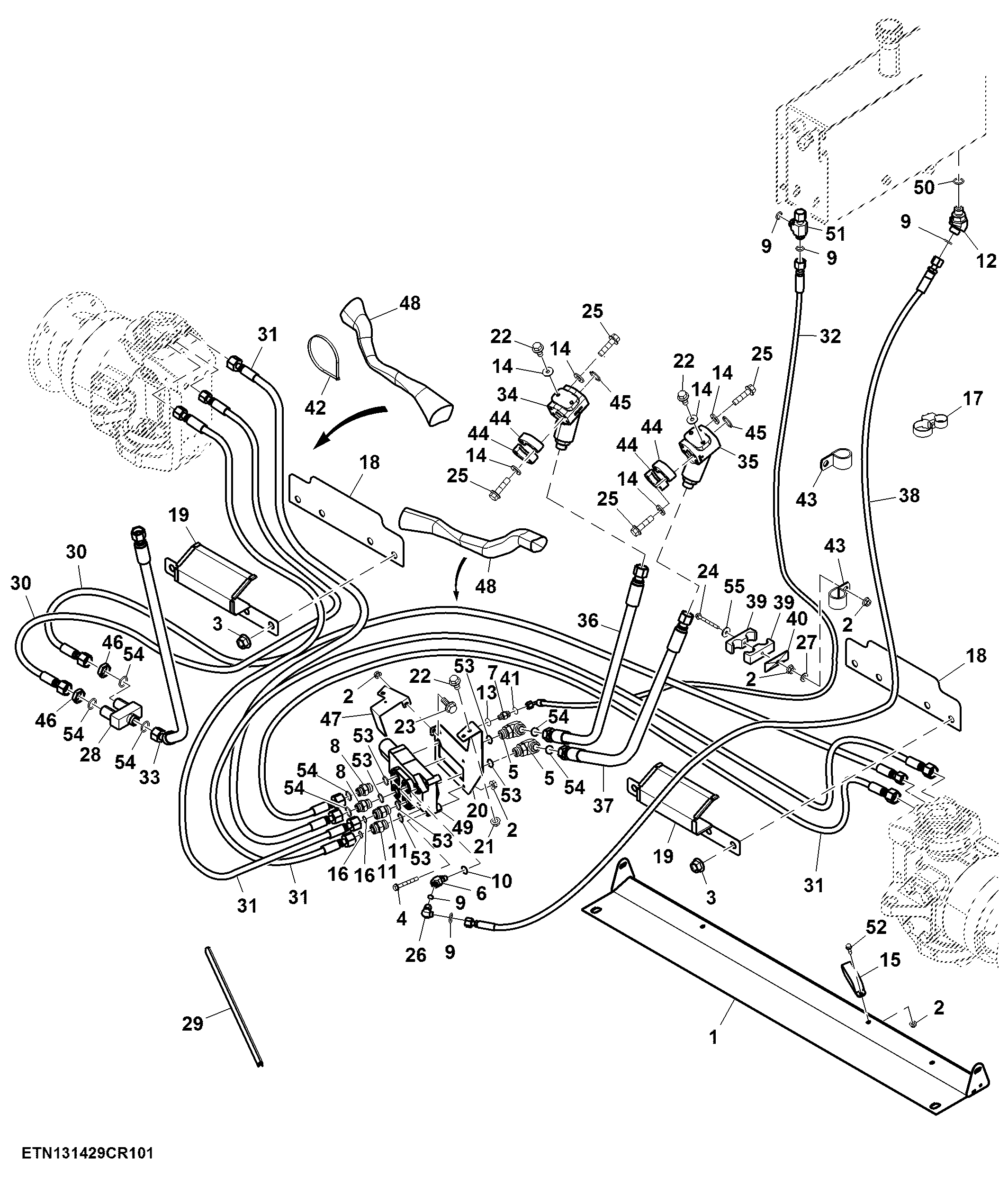

Drive Hoses, 4WD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE25126	1	Shield	-
2	14M7298	9	Flange Nut	M8
3	14M7300	4	Flange Nut	M20
4	19M7801	3	Screw	M8 X 60
5	38H1007	2	Elbow Fitting	-
6	38H1045	1	Elbow Fitting	-
7	38H1159	1	Adapter Fitting	-
8	38H1163	2	Adapter Fitting	-
9	T77613	5	O-Ring	-
10	R26448	1	O-Ring	-
11	38H1329	2	Adapter Fitting	-
12	38H5154	1	Elbow Fitting	-
13	R28782	1	O-Ring	-
14	24M7240	18	Washer	13 X 25 X 3 mm
15	AH80328	2	Clip	-
16	T77932	2	O-Ring	-
17	R213663	4	Clamp	-
18	H154755	2	Shield	-
19	HXE105549	2	Shield	SUB FOR APPL H175313
20	HXE67015	1	Bracket	-
21	14M7296	2	Flange Nut	M10
22	19M7784	6	Screw	M10 X 20
23	19M7866	2	Screw	M8 X 20
24	19M7913	1	Screw	M8 X 90
25	19M8162	16	Screw	M10 X 40
26	38H1094	1	Elbow Fitting	-
27	24M7028	1	Washer	10.500 X 20 X 2 mm
28	AH128692	1	Manifold	-
29	AH161882	4	Insulator	-
30	AH233898	2	Hydraulic Hose	LGTH = 3500 mm
31	AXE52408	4	Hydraulic Hose	LGTH = 3375 mm
32	AH215103	1	Hydraulic Hose	LGTH = 2650 mm
33	AH226745	1	Hydraulic Hose	LGTH = 820 mm
34	AXE46062	1	Manifold	-
35	AXE46061	1	Manifold	-
36	AH232539	1	Hydraulic Hose	LGTH = 1580 mm
37	AH232540	1	Hydraulic Hose	LGTH = 1630 mm
38	AXE48541	1	Hydraulic Hose	LGTH = 3675 mm
39	H114898	2	Clamp	-
40	H114901	1	Plate	-
41	T77814	1	O-Ring	-
42	N189220	4	Tie Band	-
43	R46667	2	Clamp	-
44	T107068	4	Flange Fitting	-
45	T78313	4	O-Ring	-
46	T78707	2	Nut	-
47	HXE67067	1	Bracket	-
48	HXE97208	2	Hose Guard	-
49	AH218798	1	Control Valve	-
50	51M7042	1	O-Ring	13.300 X 2.200 mm
51	38H1030	1	Tee Fitting	-
52	19M7867	2	Screw	M8 X 25
53	U12547	6	O-Ring	-
54	T77858	7	O-Ring	-
55	24M7024	1	Washer	9 X 28 X 3 mm
