Two - Speed C-Frame, Pivots and Caps-Motor ( - 110151)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE12312	1	Bushing Kit	-
2	N375572	1	Bolt	(LH Motor Only)
3	24H1452	1	Washer	(LH Motor Only) 1-1/32" X 1-3/4" X 0.105"
4	T77613	4	O-Ring	-
5	AH169194	1	Plug	M33 X 2
6	AH169195	1	Valve Spool	-
7	JD7806	1	Lubrication Fitting	-
8	AH209121	1	Seal Kit	-
9	AH209120	1	Valve	-
10	AXE45240	1	Solenoid Valve Coil	SUB FOR AH219822
11	AXE46088	1	Valve	SUB FOR AH219807
12	19M8513	4	Screw	M6 X 40
13	64M1019	1	Drain Plug	SUB FOR AH169205
14	AH169200	1	Oil Tube	-
15	AH169201	1	Oil Tube	-
16	19M8532	8	Screw	M6 X 35
17	AXE19557	1	Pivot	(Upper LH and RH Motor)
18	HXE18195	1	Pivot	(Lower LH Motor)
18	HXE18196	1	Pivot	(Lower RH Motor)
19	19M8440	9	Screw	M10 X 25
20	AXE12311	1	Seal	-
21	H227051	1	Steering Arm	(LH Motor) 1886 cm³
21	HXE28387	1	Steering Arm	(LH Motor) 2096 cm³
21	H227050	1	Steering Arm	(RH Motor) 1886 cm³
21	HXE28386	1	Steering Arm	(RH Motor) 2096 cm³
22	H175446	1	Valve Cover	-
23	19M7946	4	Cap Screw	M20 X 40
24	H75423	2	Pin Fastener	-
25	H163561	10	Spacer	-
26	19M7889	10	Cap Screw	M24 X 80
27	HXE14302	1	Yoke	1886cm³
27	HXE28385	1	Yoke	2096cm³
28	AH169196	1	Dowel Pin	-
29	H232631	4	Socket Head Screw	-
30	38H5005	1	Adapter Fitting	-
31	T77858	1	O-Ring	-
32	51M7047	2	O-Ring	23.600 X 2.900 mm
33	38H5003	1	Adapter Fitting	-
34	T77857	1	O-Ring	-
35	51M7043	1	O-Ring	15.300 X 2.200 mm
36	38H5152	1	Adapter Fitting	-
37	T77932	1	O-Ring	-

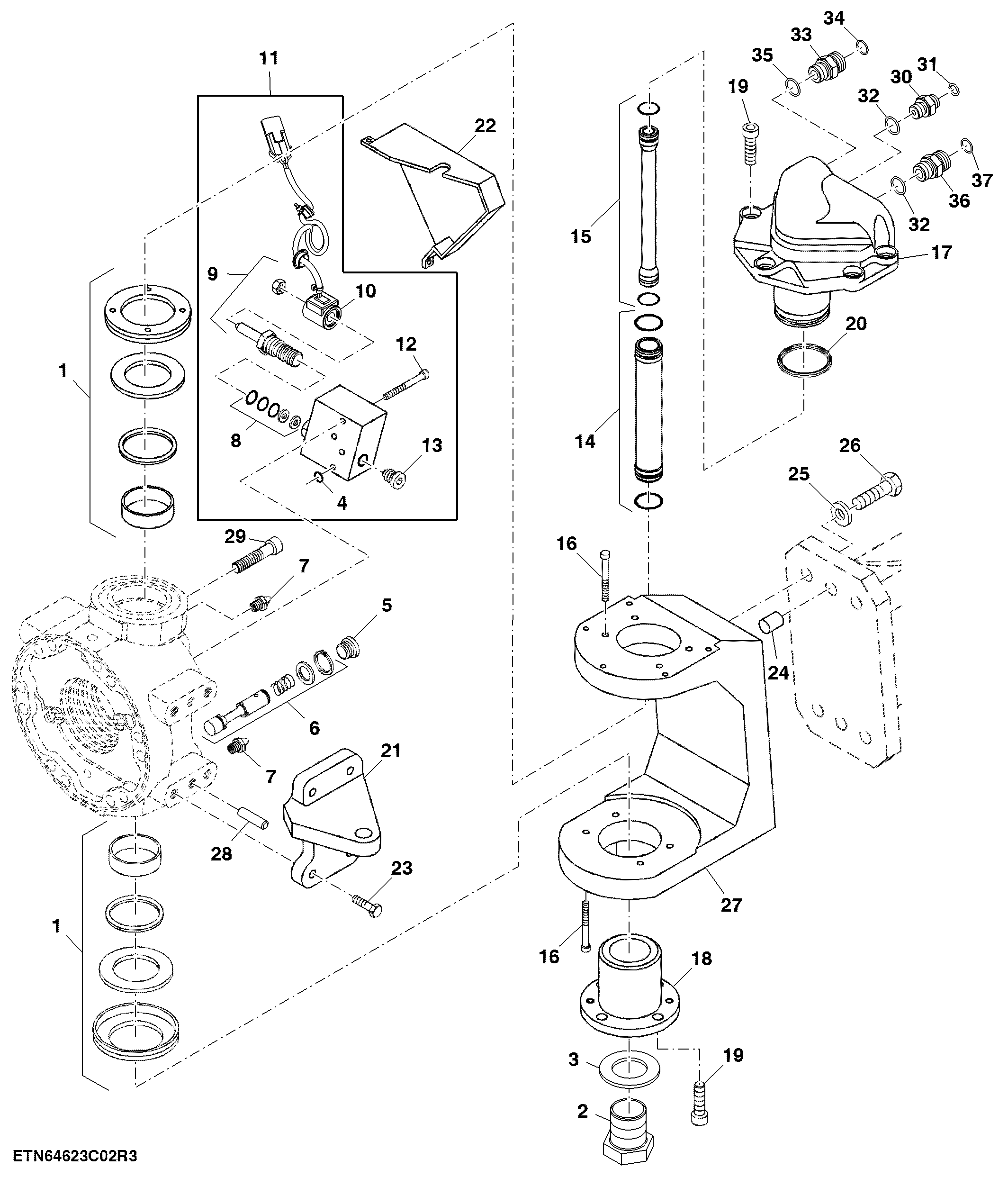

Two - Speed C-Frame, Pivots and Caps-Motor ( - 110151)

Нет текстового описания
