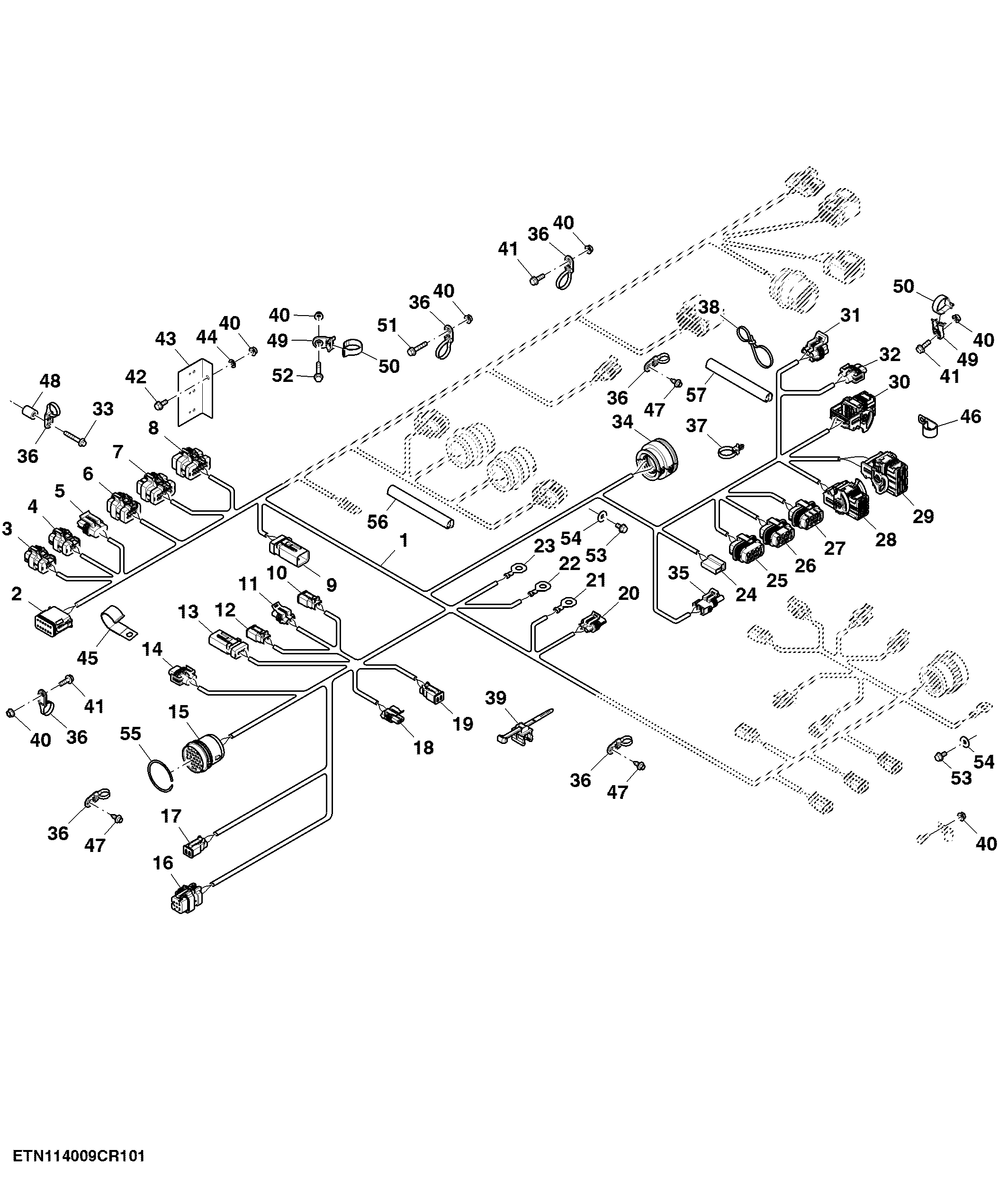

Main Wiring Harness, Left Control Unit 1 (3/5) (110100 - 110240)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
33	37M7149	1	Screw	M8 X 50
34	57M9513	1	Elec. Connector Housing	LC1_Main_/_Grain_Tank_Harness
34	57M11694	1	Elec. Connector Accessory	-
34	R78069	6	Elec. Connector Cavity Plug	-
34	57M8569	3	Elec. Connector Terminal	-
34	57M8165	2	Elec. Connector Terminal	-
34	57M9526	1	Elec. Connector Terminal	-
34	57M9808	4	Elec. Connector Terminal	-
34	57M7546	3	Elec. Connector Terminal	-
35	RE12363	1	Electrical Connector Assy	E58_Header Clutch Brush Module
35	R78060	2	Elec. Connector Terminal	-
35	57M9219	2	Elec. Connector Seal	-
35	R78053	1	Electrical Connector Assy	-
36	57M10528	1	Elec. Connector Accessory	-
37	57M10233	1	Tie Band	-
38	57M10421	3	Elec. Connector Accessory	-
39	AH225364	3	Clip	-
40	14M7298	23	Flange Nut	M8
41	19M7867	20	Screw	M8 X 25
42	19M7866	1	Screw	M8 X 20
43	HXE42953	1	Bracket	-
44	M84309	1	Nut	-
45	AH130222	1	Clamp	-
46	AH90990	1	Clip	-
47	GX22456	20	Screw	-
48	H130269	1	Spacer	-
49	H224072	13	Clamp	-
50	H224073	14	Tie Band	-
51	19M7798	1	Screw	M8 X 40
52	19M7800	1	Screw	M8 X 50
53	19M7865	3	Screw	M8 X 16
54	24M7207	3	Washer	8.400 X 24 X 2 mm
55	H175881	1	Snap Ring	-
56	-	1	Part 34	CTL 150 mm, MF AH122244
57	-	1	Part 35	CTL 205 mm, MF AH122244

Main Wiring Harness, Left Control Unit 1 (3/5) (110100 - 110240)
