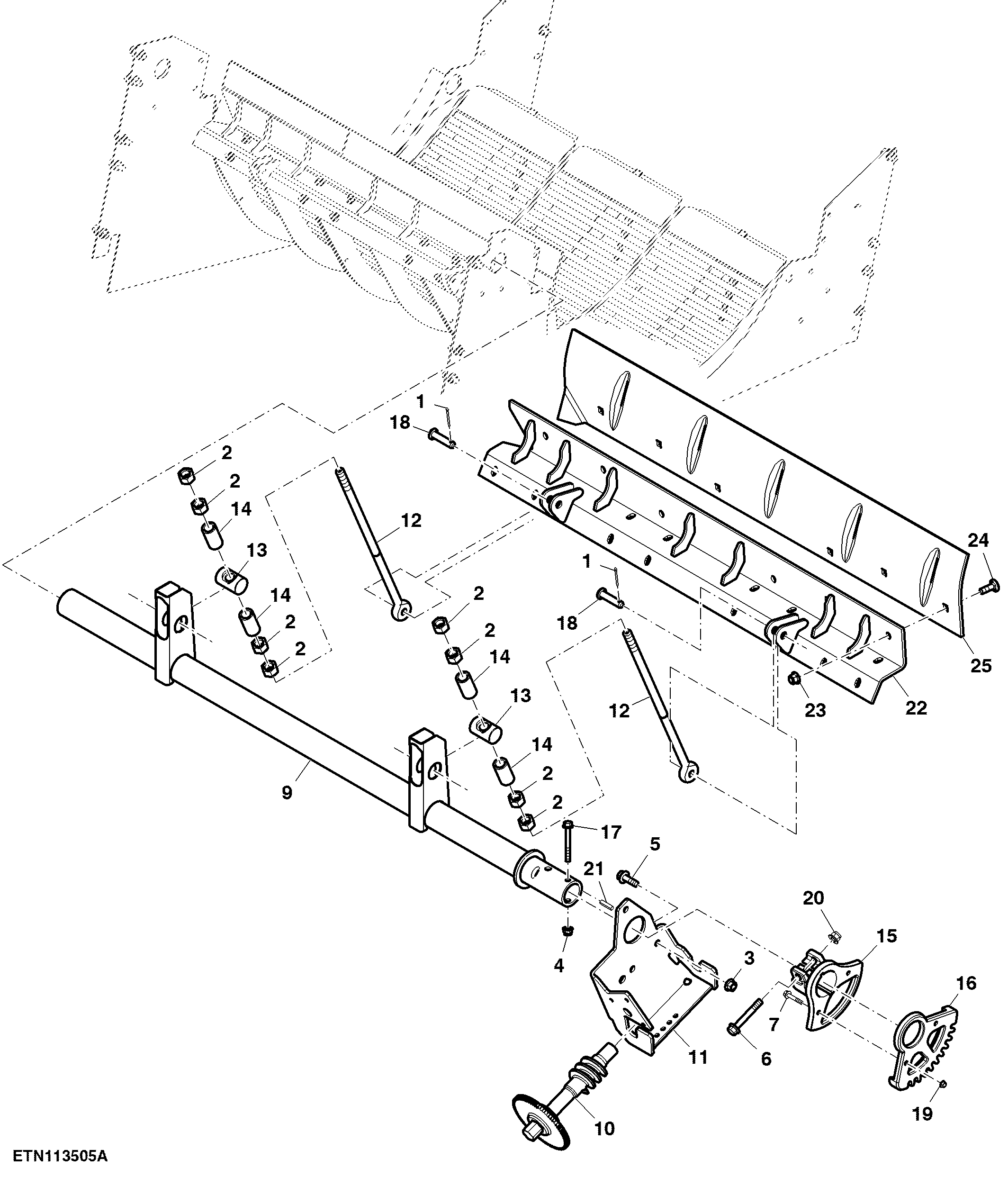

Concave Support, LH (110100 - 110244)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7017	2	Cotter Pin	3.200 X 32 mm
2	14M7276	8	Nut	M16
3	14M7296	3	Flange Nut	M10
4	14M7396	1	Lock Nut	M8
5	19M7786	15	Screw	M10 X 30
6	19M7809	1	Screw	M10 X 70
7	19M8290	6	Screw	M6 X 35
8	24H1886	1	Washer	15/32" X 1-1/8" X 0.180"
9	AH218301	1	Tube	LH
10	AH224006	1	Worm Gear	-
11	AH230527	1	Bracket	-
12	H218649	2	Eyebolt	-
13	H218650	2	Pin Fastener	-
14	H218657	4	Spacer	-
15	H223939	1	Hub	-
16	H223940	1	Gear	-
17	19M7802	1	Screw	M8 X 65
18	45M7042	2	Pin Fastener	12 X 50 mm
19	H137327	6	Lock Nut	-
20	14M7465	1	Lock Nut	M10
21	49M7028	1	Shaft Key	6 X 28 mm
22	AXE40868	1	Support	-
23	H135891	18	Lock Nut	-
24	H174755	6	Bolt	-
25	HXE45456	1	Wear Plate	-

Concave Support, LH (110100 - 110244)
