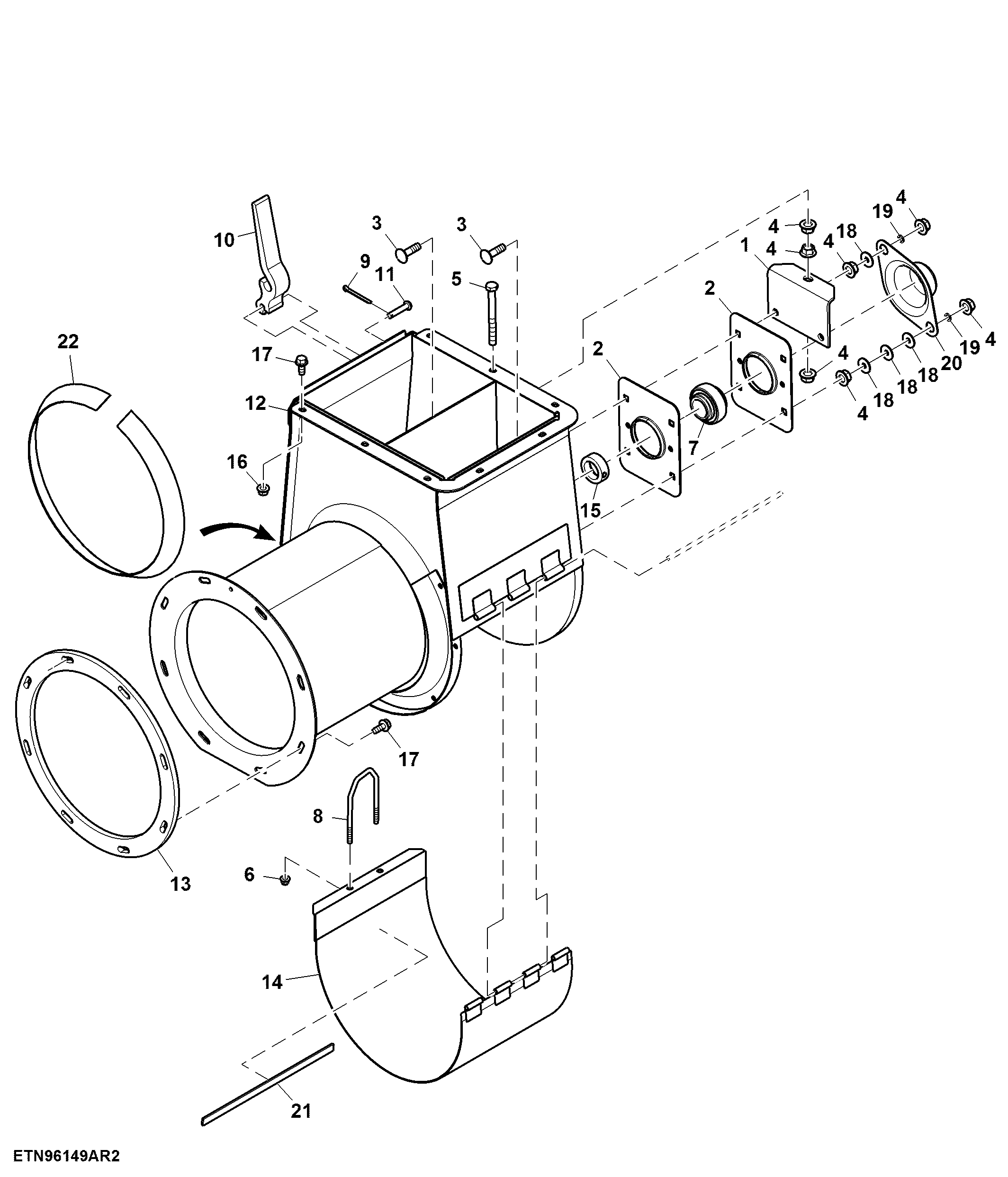

Clean Grain Elevator Boot Assembly, Rice (110100 - 110243)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H152914	1	Angle	-
2	H152916	2	Pressed Flanged Housing	-
3	03M7193	4	Bolt	M10 X 35
4	14M7296	9	Flange Nut	M10
5	19M8241	1	Cap Screw	M10 X 100
6	14M7396	2	Lock Nut	M8
7	JD10384	1	Bearing	-
8	H128877	1	U-Bolt	-
9	11M7081	1	Cotter Pin	2.500 X 20 mm
10	H161342	1	Lever	-
11	RV810A	1	Pin Fastener	-
12	AXE22848	1	Boot	-
13	H230994	1	Isolator	-
14	AXE36148	1	Door	-
15	AZ10045	1	Eccentric Locking Collar	-
16	14M7298	8	Flange Nut	M8
17	19M7866	16	Screw	M8 X 20
18	24M7178	4	Washer	10.500 X 30 X 2.500 mm
19	Z36140	2	Washer	-
20	H155968	1	Cover	-
21	-	1	Part 21	CTL 120 mm, MF H81330
22	HXE65301	1	Reinforcement	-

Clean Grain Elevator Boot Assembly, Rice (110100 - 110243)
