Открытый узел

Unloading Auger Turret Assembly

Unloading Auger Turret Assembly

Unloading Auger Turret Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

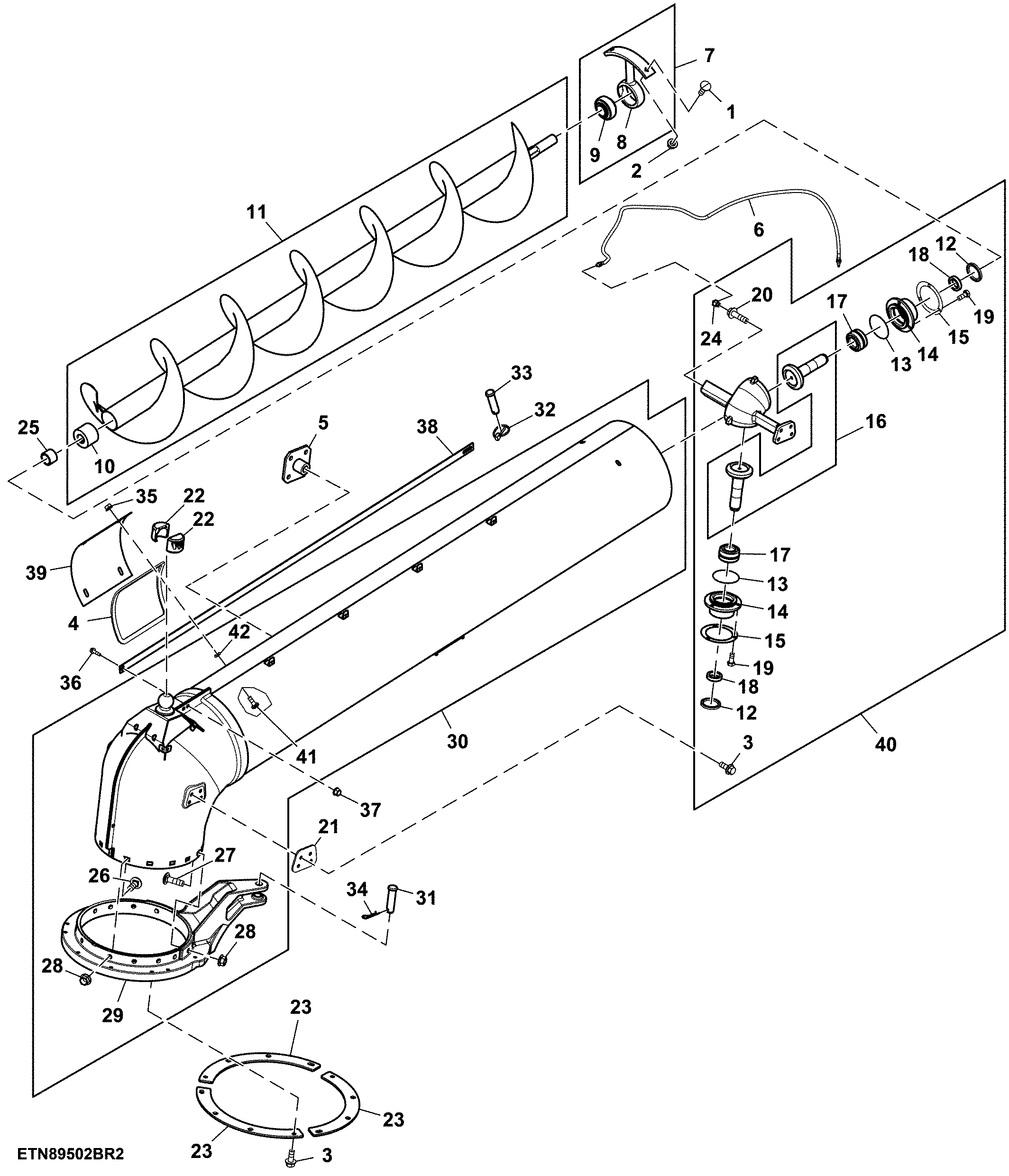

Unloading Auger Turret Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	2	Bolt	M10 X 30
2	14M7296	2	Flange Nut	M10
3	19M7785	20	Screw	M10 X 25
4	-	1	Part 4	CTL 915 mm, MF H81330
5	AH123912	1	Support	-
6	AH136553	1	Hose	LGTH = 1600 mm
7	AH140486	1	Bearing With Housing	-
8	H114873	1	Housing	-
9	JD9373	1	Ball Bearing	-
10	H116292	1	Splined Coupling	-
11	AH169061	1	Auger	-
12	AH98118	2	Seal	-
13	CE16800	2	O-Ring	-
14	CE18074	2	Hub	-
15	CE18075	1	Shim	TK = 0.1 mm
16	DE31419	1	Bevel Gear Drive	-
17	DE18970	2	Bearing	-
18	H99613	2	Spacer	-
19	19M7881	6	Screw	M8 X 20
20	H110168	1	Screw	-
21	H147752	1	Plate	-
22	H202433	2	Bushing	-
23	H214495	3	Retainer	-
24	JD7839	1	Lubrication Fitting	-
25	N72989	1	Bushing	-
26	03M7198	9	Bolt	M12 X 30
27	03M7200	3	Bolt	M12 X 40
28	14M7299	12	Flange Nut	M12
29	H214492	1	Ring	-
30	AXE27514	1	Housing	-
31	H177210	1	Pin Fastener	-
32	M72598	1	Quick Lock Pin	-
33	R56930	1	Pin Fastener	-
34	A15147	1	Spring Locking Pin	-
35	14M7298	4	Flange Nut	M8
36	19M7868	1	Screw	M8 X 30
37	H137328	1	Lock Nut	-
38	H176042	1	Strap	-
39	H96652	1	Door	-
40	AH208345	1	Gear Case	-
41	03M7185	4	Bolt	M8 X 25
42	M84309	4	Nut	-
