Открытый узел

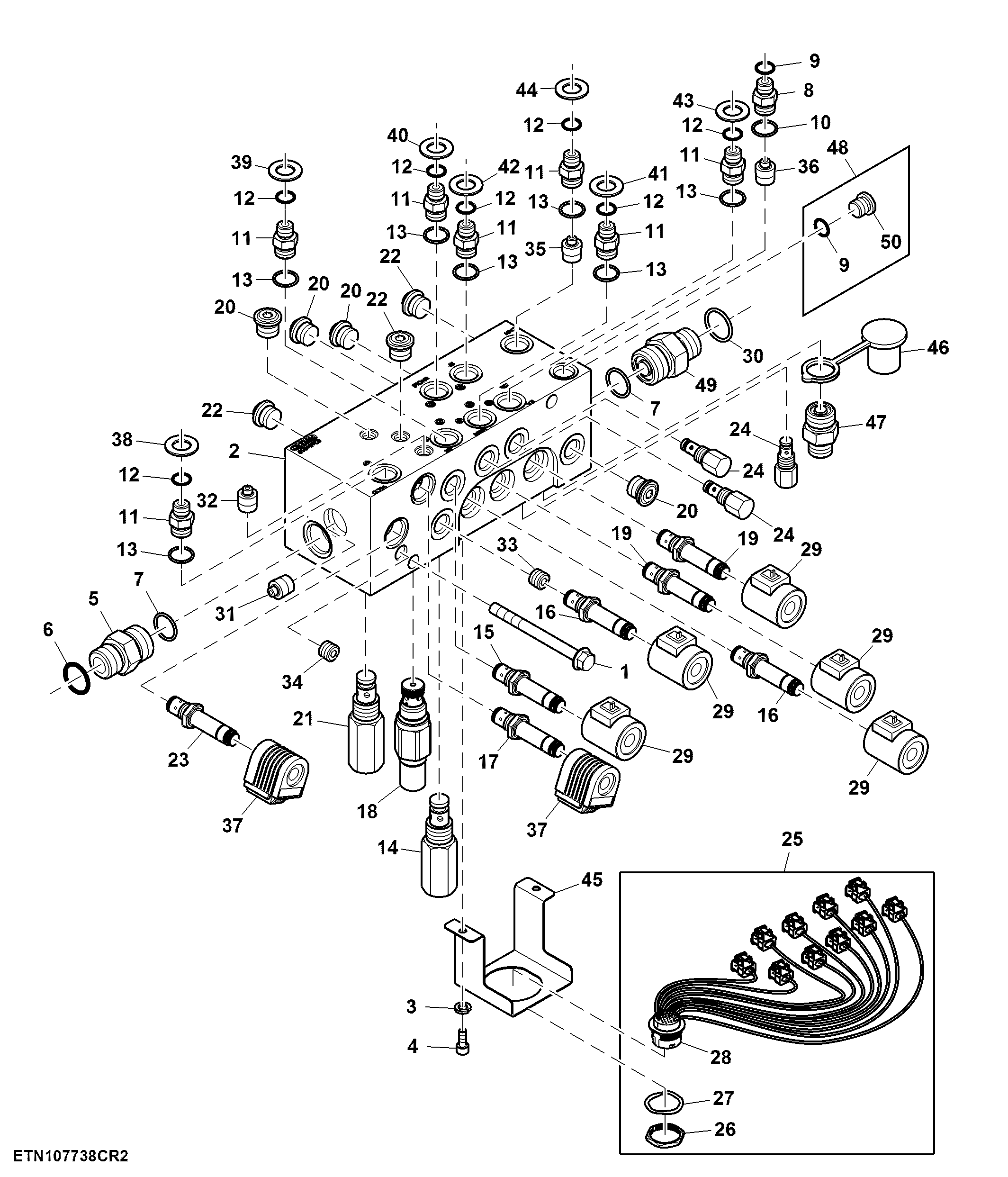

Control Valve, 6 Function W/ Contour-Master™ (775001 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7836	2	Screw	M10 X 110
2	AXE62072	1	Flow Control Hyd. Valve	INCLUDES (2) AXE27413, HXE42663, HXE42664, HXE42668, HXE42681, HXE42682; SUB FOR AXE27431 OR AXE36679 APPL
3	12H302	1	Lock Washer	1/4"
4	19M7887	1	Screw	M5 X 10
5	38H5004	1	Adapter Fitting	-
6	T77932	1	O-Ring	-
7	51M7045	2	O-Ring	19.300 X 2.200 mm
8	38H5011	1	Adapter Fitting	-
9	51M7041	2	O-Ring	11.300 X 2.200 mm
10	T77814	1	O-Ring	-
11	38H5037	7	Adapter Fitting	-
12	T77613	7	O-Ring	-
13	51M7042	7	O-Ring	13.300 X 2.200 mm
14	AXE27337	1	Pressure Relief Valve	-
14	AXE27426	1	Seal Kit	-
15	AXE27338	1	Solenoid Hydraulic Valve	-
15	AXE25429	2	Seal Kit	-
16	AXE27339	1	Solenoid Hydraulic Valve	-
16	AXE27414	1	Seal Kit	-
17	AXE27411	1	Solenoid Hydraulic Valve	-
17	AXE27424	1	Seal Kit	-
18	AXE49309	1	Control Valve	SUB FOR APPL AXE27412
18	AXE27424	1	Seal Kit	-
19	AXE27415	3	Solenoid Hydraulic Valve	-
19	AXE27425	1	Seal Kit	-
20	AXE27416	6	Check Valve	-
20	AXE27424	1	Seal Kit	-
21	AXE27417	1	Pressure Relief Valve	-
22	AXE27418	3	Check Valve	-
22	AXE27424	3	Seal Kit	-
23	AXE27420	1	Solenoid Hydraulic Valve	-
24	AXE27421	3	Piston	-
25	57M7534	1	Elec. Connector Housing	-
25	57M7620	1	Electrical Connector Assy	-
25	57M7666	1	Elec. Connector Housing	-
25	57M8165	1	Elec. Connector Terminal	-
25	AXE27422	1	Wiring Harness	-
26	57M8035	1	Nut	-
27	57M9061	1	Elec.Connect Locking Device	-
28	N282069	1	Elec. Connector Terminal	-
29	AXE27423	5	Solenoid Valve Coil	-
30	T77857	1	O-Ring	-
31	AXE27413	2	Orifice	-
32	HXE42663	1	Orifice	-
33	HXE42664	1	Orifice	-
34	HXE42668	1	Orifice	-
35	HXE42681	1	Orifice	-
36	HXE42682	1	Orifice	-
37	AXE27435	2	Solenoid Valve Coil	-
38	-	1	Part 50	(Yellow)
39	H170523	1	Washer	(Green)
40	-	1	Part 52	(Red)
41	-	1	Part 53	(Orange)
42	H170526	1	Washer	(Light Blue)
43	H170527	1	Washer	(Blue)
44	-	1	Part 56	(White)
45	HXE42669	1	Bracket	-
46	R77175	1	Cover	-
47	RE190805	1	Diagnostic Coupling	-
48	RE46684	1	Fitting Plug	-
49	38H5076	1	Adapter Fitting	-
50	R107768	1	Drain Plug	-

Control Valve, 6 Function W/ Contour-Master™ (775001 - )

Нет текстового описания
