Открытый узел

STRAW CHOPPER

STRAW CHOPPER

STRAW CHOPPER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

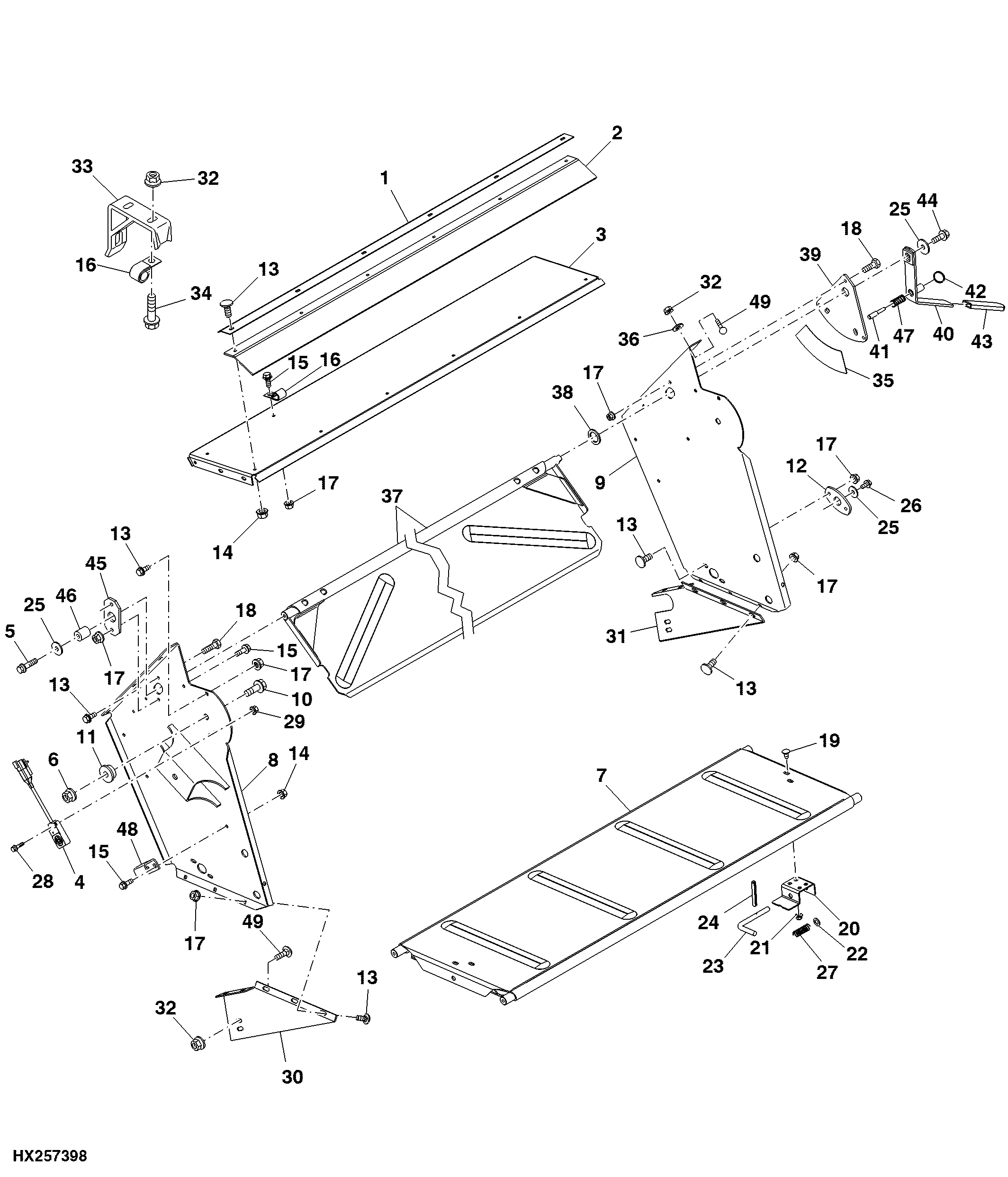

STRAW CHOPPER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H203964	1	Strip	-
2	H203963	1	Isolator	-
3	H205980	1	Sheet	-
4	AH221249	1	Sensor	(LOW SHAFT SPEED)
5	R120256	1	Screw	-
6	14M7589	2	Lock Nut	M16
7	AH201237	1	Door	-
8	AH222816	1	Sheet	L.H.
9	AH223140	1	Sheet	R.H.
10	19M7844	2	Screw	M16 X 45
11	H176787	2	Bushing	-
12	H157499	2	Plate	-
13	03M7184	1	Bolt	M8 X 20
14	H137328	1	Lock Nut	M8
15	19M7866	1	Screw	M8 X 20
16	AH89557	1	Clip	-
17	14M7298	1	Flange Nut	M8
18	19M7867	1	Screw	M8 X 25
19	03M7190	4	Bolt	M10 X 20
20	H174305	2	Bracket	-
21	H135891	4	Lock Nut	-
22	24H1341	2	Washer	17/32" X 15/16" X 0.060"
23	H136179	2	Pin	-
24	H232482	2	Pin	-
25	24M7101	1	Washer	11 X 34 X 3 mm
26	19M7784	1	Screw	M10 X 20
27	B28970	2	Spring	-
28	H232150	2	Screw	-
29	14M7264	2	Lock Nut	M4
30	H175500	1	Sheet	L.H.
31	H207703	1	Sheet	R.H.
32	14M7296	1	Flange Nut	M10
33	AH220827	2	Bracket	-
34	19M7835	4	Screw	M10 X 35
35	H206978	1	Label	-
36	24M7178	12	Washer	10.500 X 30 X 2.500 mm
37	AH204812	1	Deflector	-
38	24H1449	1	Washer	1-1/32" X 1-1/2" X 0.180"
39	AH201027	1	Plate	-
40	AH201026	1	Handle	-
41	H201023	1	Pin	-
42	H174818	1	Ring	-
43	W25634	1	Grip	-
44	H165317	1	Screw	-
45	H201116	1	Plate	-
46	R117879	1	Bushing	-
47	R28783	1	Compression Spring	-
48	H204598	1	Channel	-
49	19M7786	1	Screw	M10 X 30
