Открытый узел

Sieve Frame

Sieve Frame

Sieve Frame

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

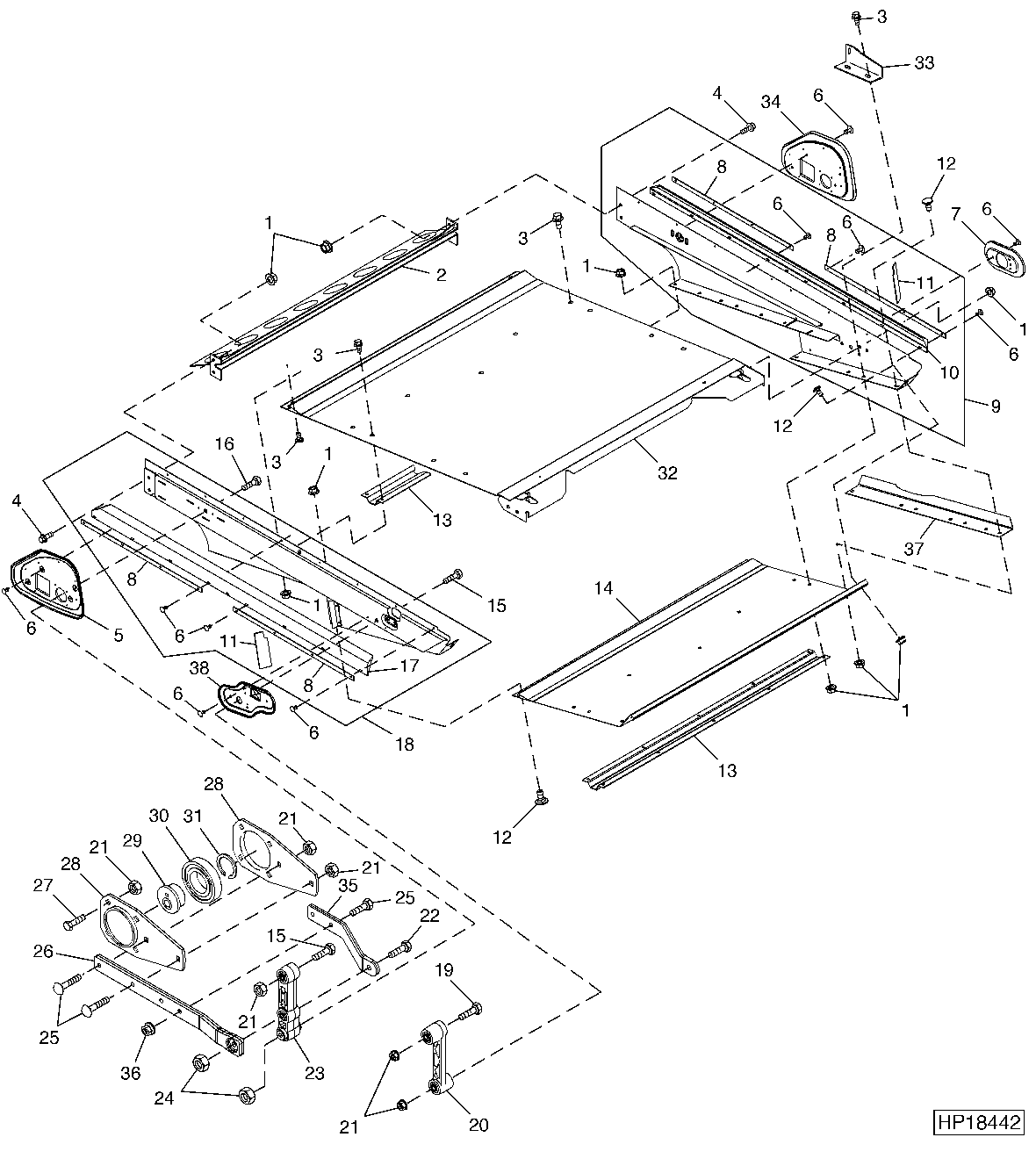

Sieve Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	AH220539	1	Channel	-
3	19M7784	1	Screw	M10 X 20
4	19M7786	2	Screw	M10 X 30
5	AH229194	1	Seal	-
5	AH232266	1	Seal	-
6	M64720	1	Rivet	-
7	H214184	1	Seal	-
8	H226786	4	Strip	-
9	AH230511	1	Sheet	ORDER KXE10094
10	H226762	1	Seal	R.H.
11	H217986	2	Seal	-
12	03M7307	2	Bolt	M10 X 25
13	H228472	2	Reinforcement	SUB FOR H202521
14	AH221728	1	Sheet	-
15	H154928	4	Bolt	-
16	H231095	1	Bolt	-
17	H226761	1	Seal	L.H.
18	AH230512	1	Sheet	ORDER KXE10094
19	19M7820	2	Screw	M12 X 100
20	AH220398	2	Arm	-
21	14M7299	1	Flange Nut	M12
22	H227582	4	Bolt	M16 X 135
23	AH222366	1	Arm	-
24	14M7291	4	Flange Nut	M16
25	03M7201	1	Bolt	M12 X 45
26	H224195	2	Arm	-
26	H233482	2	Arm	-
27	03M7198	8	Bolt	M12 X 30
28	H134118	2	Pressed Flanged Housing	-
29	H234546	1	Cam	RH; SUB FOR H152151
29	H234547	1	Cam	LH; SUB FOR H152150
30	AH125975	2	Ball Bearing	-
31	R43383	2	Snap Ring	-
32	AH218289	1	Sheet	-
33	H217900	1	Reinforcement	R.H.
33	H217901	1	Reinforcement	L.H.
34	AH229195	1	Seal	-
34	AH232265	1	Seal	-
35	H224196	1	Arm	-
35	H233466	1	Arm	-
36	14M7299	2	Flange Nut	M12
37	AH221604	1	Seal	R.H.
37	AH221605	1	Seal	L.H.
38	H228569	1	Seal	-
