Открытый узел

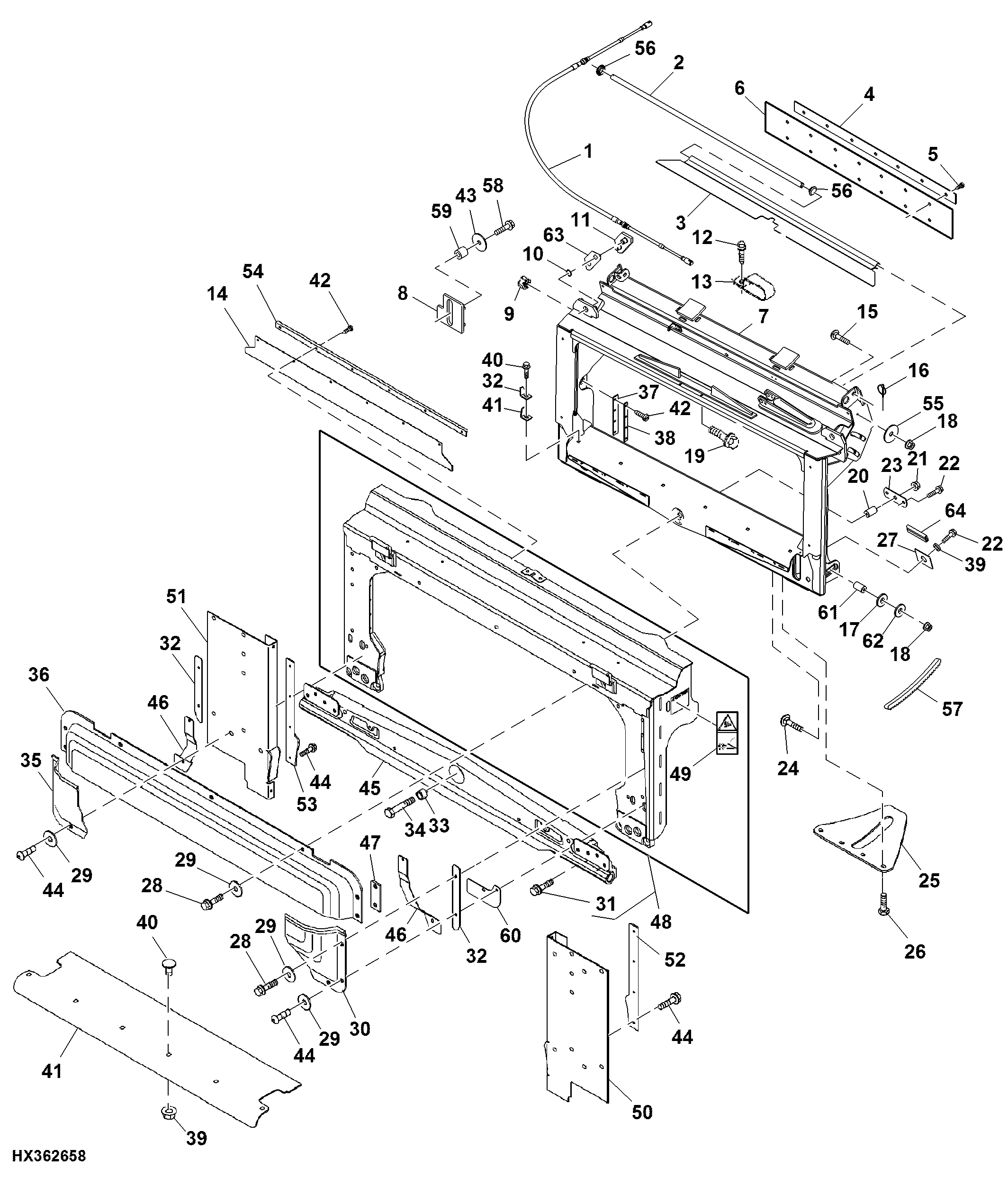

Feeder House Fore / Aft Pivot Frame ( - 730100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH162586	1	Cable	-
2	H203123	1	Pipe	-
3	H203124	1	Seal	-
4	H220560	2	Reinforcement	-
5	37M7092	1	Screw	M8 X 16
6	H220555	1	Isolator	-
7	AH234078	1	Frame	SUBAXE13437; SUB FOR AH234080 OR AH209924; ALSO ORDER (2) H237038, (2) H235756, (2) H237013, (2) E61191, (2) R226347, (2) 24M7241
7	AXE13437	1	Frame	ALSO ORDER (2) H237038, (2) H240368, (2) H240377, (2) E61191, (2) R226347, (2) 24M7241, (2) HXE16671, (2) HXE16672
8	H149459	1	Wear Plate	L.H.
8	H149460	1	Wear Plate	R.H.
9	14M7299	4	Flange Nut	M12
10	R495R	2	O-Ring	-
11	H149461	2	Wear Plate	-
12	37M7084	1	Screw	M8 X 25
13	AH97280	1	Clip	-
14	H222261	1	Seal	-
15	03M7388	4	Bolt	M16 X 70
16	M72598	2	Quick Lock Pin	-
17	24M7241	4	Washer	17 X 34 X 4 mm
18	14M7291	4	Flange Nut	M16
19	19M7790	4	Screw	M12 X 35
20	H149517	1	Bushing	-
21	14M7300	1	Flange Nut	M20
22	19M7788	1	Screw	M12 X 25
23	H149518	1	Strap	-
24	R226347	4	Cap Screw	M16 X 80
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	H227029	2	Strip	-
28	19M7785	1	Screw	M10 X 25
29	24M7178	1	Washer	10.500 X 30 X 2.500 mm
30	H232820	1	Deflector	-
31	19M7844	4	Screw	M16 X 45
32	H228203	2	Strap	-
33	H142870	1	Bushing	-
34	19M7921	1	Cap Screw	M20 X 150
35	H232821	1	Deflector	-
36	H232819	1	Deflector	-
37	H220898	2	Weatherstrip	-
38	H220899	2	Plate	-
39	14M7296	1	Flange Nut	M10
40	H223214	6	Bolt	-
41	H219744	1	Plate	-
42	37M7090	1	Screw	M6 X 16
43	E81185	2	Washer	-
44	21M7443	1	Screw	M10 X 35
45	AH234106	1	Frame	SUB FOR AH220095 OR AH231550
46	H232406	1	Solid Shim	R.H.NLA
46	H232407	1	Solid Shim	L.H.NLA
47	H221029	2	Strap	NLA
48	AXE63296	1	Frame	INCLUDES (2) H154128, (2) H220898, (2) H220899, (8) 14M7291, (8) 19M7844 AND (8) 37M7090; SUB FOR AH227807
49	H151607	2	Sign	-
50	AH219585	1	Shield	-
51	AH219462	1	Seal	-
52	H221550	1	Seal	-
53	H221551	1	Seal	-
54	H222279	1	Reinforcement	-
55	T146246	2	Washer	-
56	H238030	2	Plug	-
57	H237013	2	Plate	-
58	19M7815	2	Screw	M12 X 60
59	28H3395	2	Bushing	0.546" X 0.840" X 1-1/4"
60	H238359	1	Plate	2MM
61	E61191	2	Bushing	-
62	H235756	2	Washer	-
63	HXE104720	1	Plate	-
64	AH218299	1	Isolator	-

Feeder House Fore / Aft Pivot Frame ( - 730100)

Нет текстового описания
