Feed Accelerator Stone Trap Drive Beater, Rice

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7786	1	Screw	M10 X 30
2	H224127	1	Bracket	-
3	H214048	5	Support	-
4	H208429	50	Wear Plate	-
5	03M7414	1	Bolt	M12 X 35
6	14M7299	1	Flange Nut	M12
7	19M7810	2	Screw	M10 X 80
8	H163612	2	Hub	-
9	HXE19798	2	Hub	SUB FOR AH208495
10	H202568	1	Shaft	-
11	26H109	1	Shaft Key	3/8" X 2-1/8", 2 1/4"
12	H214049	5	Support	-
13	H238247	1	Pulley	(High Speed) (High Speed) 3 Rib
13	H204663	1	Pulley	(High Speed) 2 Rib
14	R30399	1	Washer	26 X 57 X 6MM
15	14M7278	1	Nut	M24
16	H203950	2	Housing	-
17	JD9431	2	Ball Bearing	-
18	22H982	2	Set Screw	7/16" X 7/16"
19	JD9365	2	Eccentric Locking Collar	-
20	JD7788	1	Lubrication Fitting	-
21	14M7296	2	Flange Nut	M10
22	AH223756	1	Wheel	-
23	AH221249	1	Sensor	(Speed)
24	H232150	2	Screw	-
25	14M7264	2	Lock Nut	M4

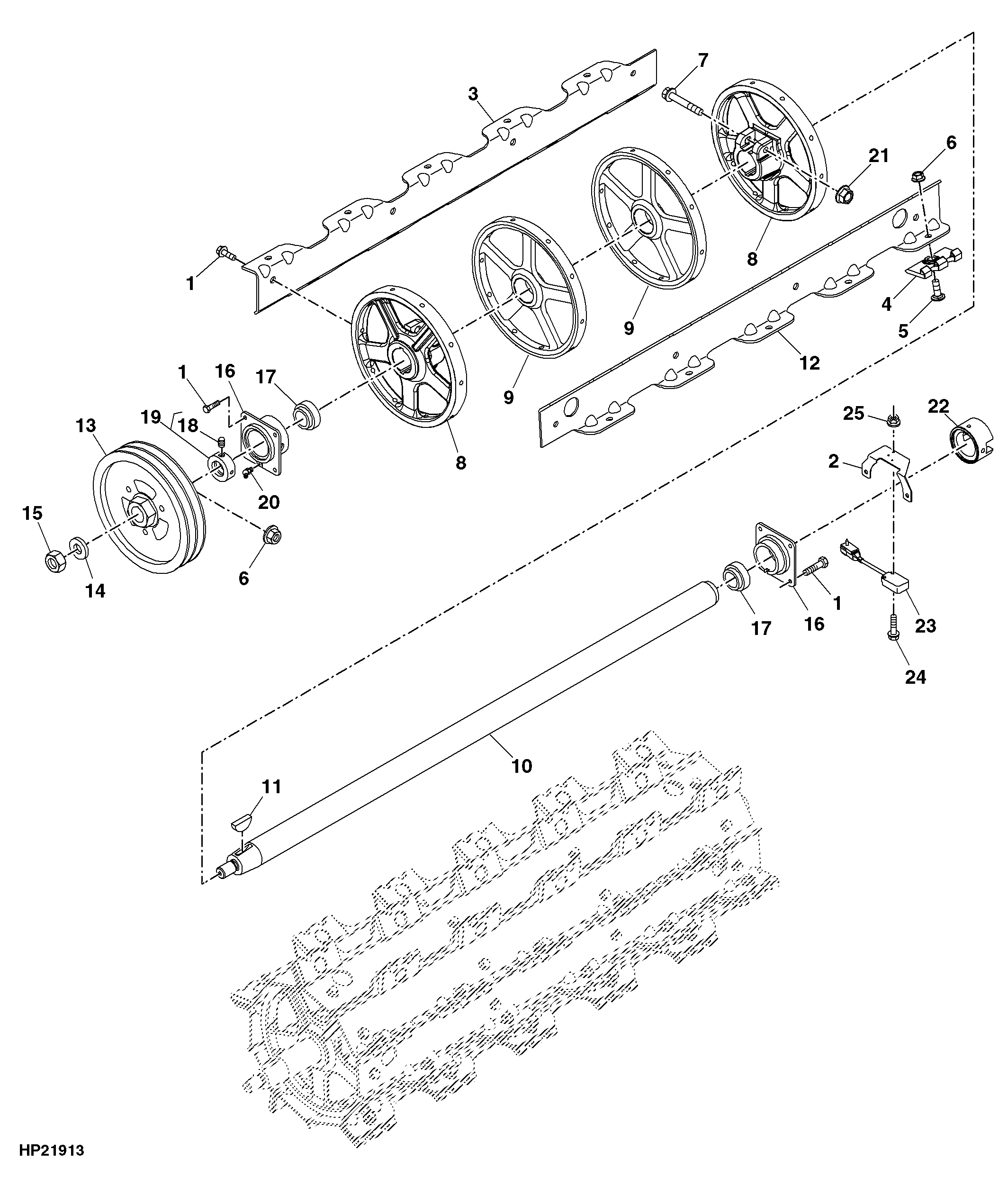

Feed Accelerator Stone Trap Drive Beater, Rice

Нет текстового описания
