Engine Platform and Fuel Tank Supports ( - 730100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7083	1	Screw	M8 X 12
2	H232214	1	Dust Shield	-
3	19M7866	1	Screw	M8 X 20
4	19M7789	1	Screw	M12 X 30
5	AH163320	1	Isolator	-
6	A44292	1	Grommet	-
7	AXE16274	1	Frame	SUB FOR AH225485
8	H217488	1	Panel	-
9	14M7298	1	Flange Nut	M8
10	H215876	1	Bracket	-
11	19M7786	3	Screw	M10 X 30
12	14M7296	1	Flange Nut	M10
13	H216029	1	Panel	-
14	21M7246	1	Screw	M6 X 16
15	M84972	1	Nut	-
16	H212060	1	Panel	-
17	AH216689	1	Panel	-
18	19M7784	1	Screw	M10 X 20
19	H216735	2	Support	-
20	AH213756	1	Support	-
21	H213533	1	Channel	-
22	T68048	2	Weld Nut	-
23	H216156	1	Channel	-
24	AH215788	1	Channel	-
25	H220798	1	Isolator	-
26	-	1	Part 26	CTL 290 mm, MF AH122244
27	AH89486	3	Clip	-
28	AH90990	3	Clip	-
29	H222619	1	Plate	-
30	14M7299	2	Flange Nut	M12
31	H218743	1	Clip	-
32	H220249	1	Deflector	-
33	AH164492	2	Angle	-
34	R62356	1	Grommet	-
35	AH130233	4	Clamp	-

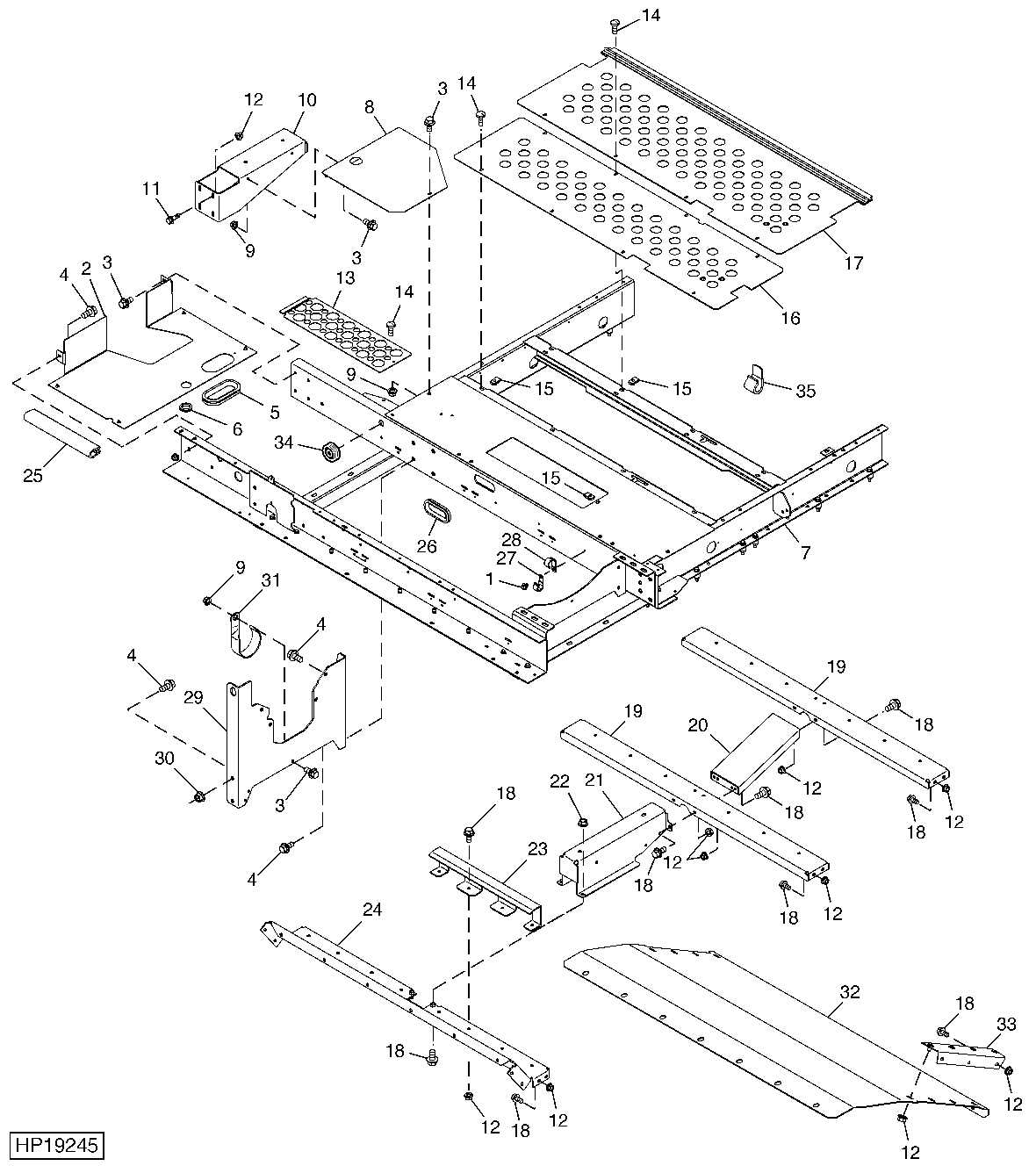

Engine Platform and Fuel Tank Supports ( - 730100)

Нет текстового описания
