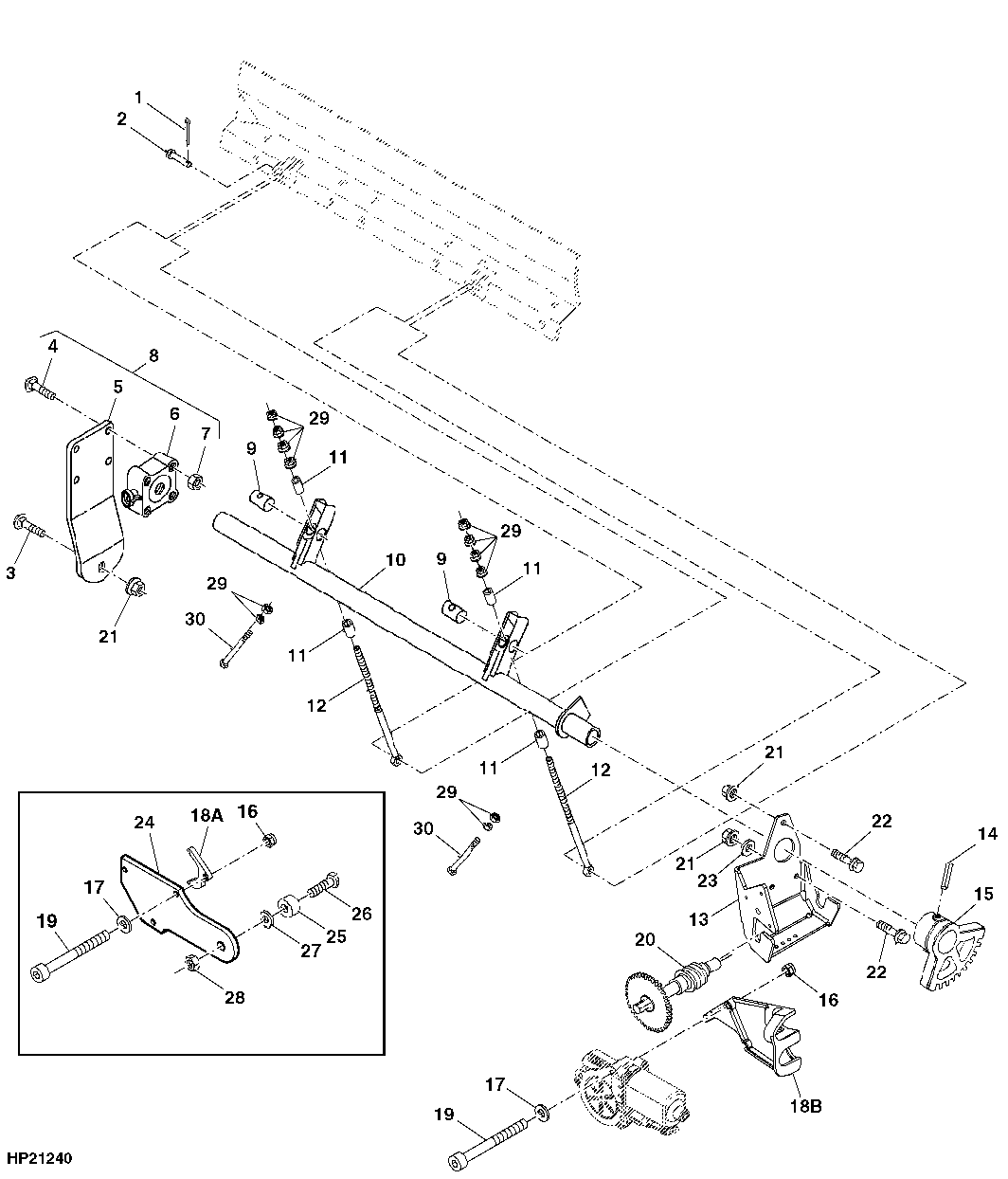

Concave Adjusting Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7017	2	Cotter Pin	3.200 X 32 mm
2	45M7042	2	Pin Fastener	12 X 50 mm
3	19M7809	4	Screw	M10 X 70
4	19M7317	1	Screw	M5 X 30
5	H172951	1	Support	-
6	AXE58085	1	Sensor	(Concave Clearance Indicator) SUB FOR AH145352
7	14M7375	4	Flange Nut	M5
8	AH173316	1	Bracket	ORDER (4) 19M7317, H172951, AXE58085 AND (4) 14M7375
9	H156593	2	Pin	-
10	AH202347	1	Structural Tube	(Concave Adjust Pipe Replacement)
11	28H3430	4	Bushing	0.546" X 0.840" X 1-1/2"
12	H202833	2	Eyebolt	-
13	AH230527	1	Bracket	SUB FOR H177621
14	AH155278	1	Pin	-
15	H152305	1	Gear	-
16	14M7264	3	Lock Nut	M4, USE WITH AH170587
16	14M7265	3	Lock Nut	M5, USE WITH AXE13829
17	24M7117	3	Washer	4.300 X 9 X 0.800 mm, USE WITH AH170587
17	24M7027	3	Washer	5.300 X 10 X 1 mm, USE WITH AXE13829
19	19M8842	3	Screw	M4 X 60, USE WITH AH170587
19	19M7665	3	Cap Screw	M5 X 65, USE WITH AXE13829
20	AH224006	1	Worm Gear	-
21	14M7296	1	Flange Nut	M10
22	19M8582	3	Screw	M4 X 65
23	24H1886	1	Washer	15/32" X 1-1/8" X 0.180"
24	H209140	1	Bracket	-
25	H209141	1	Bumper	-
26	19M7867	1	Screw	M8 X 25
27	24M7024	1	Washer	9 X 28 X 3 mm
28	H137328	1	Lock Nut	-
29	14M7299	1	Flange Nut	M12
30	19M7590	2	Cap Screw	M12 X 100
..	AH204933	1	Guide Bar	(Clearance Gauge)
18A	H202347	1	Spacer	SUB HXE10395
18B	HXE10395	1	Support	-
