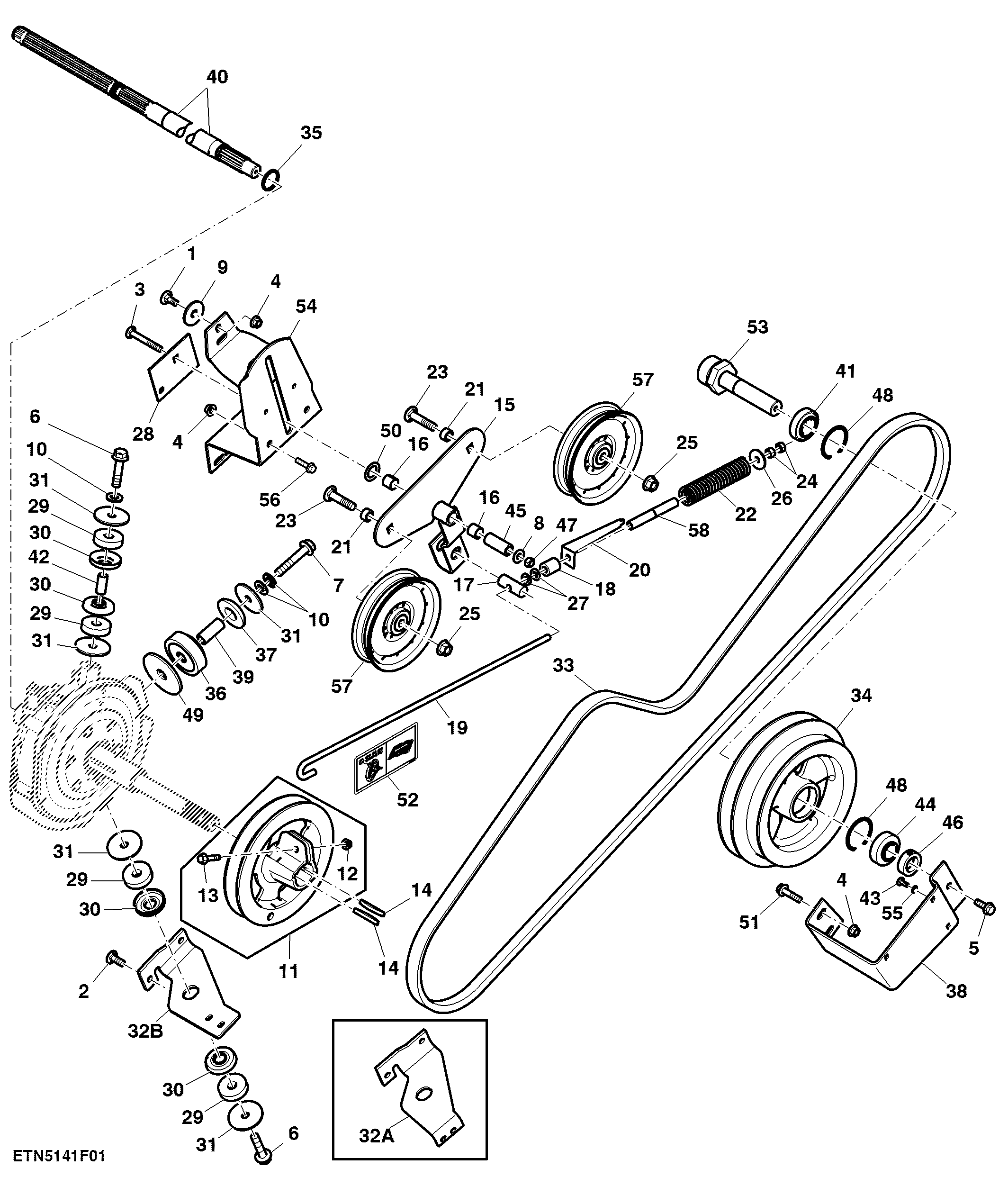

Feeder House Drive- Standard Duty Fixed

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7089	1	Bolt	M12 X 30
2	03M7198	1	Bolt	M12 X 30
3	03M7248	1	Bolt	M12 X 90
4	14M7299	1	Flange Nut	M12
5	19M7790	1	Screw	M12 X 35
6	19M7826	2	Screw	M16 X 70
7	19M7845	1	Screw	M16 X 90
8	24H1789	1	Washer	17/32" X 1-1/4" X 0.105"
9	24M7103	1	Washer	17.500 X 56 X 5 mm
10	24M7241	4	Washer	17 X 34 X 4 mm
11	AH206934	1	Pulley	-
12	14M7296	1	Flange Nut	M10
13	19M8292	1	Screw	M10 X 50
14	Z61818	2	Shaft Key	-
15	AXE34354	2	Arm	SUB FOR AH227049
15	AXE59484	1	Arm	SUB FOR AXE59485
16	H98655	2	Bushing	-
17	H132825	1	Pivot	-
18	H141448	1	Bushing	-
19	H174886	1	Hook Bolt	-
20	H216397	1	Gauge	-
21	L1730N	2	Bushing	-
22	N203041	1	Compression Spring	-
23	03M7211	2	Bolt	M16 X 70
24	14M7275	2	Nut	M12
25	14M7291	2	Flange Nut	M16
26	24M7102	1	Washer	13.500 X 44 X 4 mm
27	24M7240	2	Washer	13 X 25 X 3 mm
28	H126370	1	Reinforcement	-
29	H148132	4	Bushing	-
30	H148133	4	Retainer	Rear
31	H163726	5	Washer	-
33	H203474	1	V-Belt	-
34	H204874	1	Pulley	Upper
35	H223849	1	Ring	-
36	H224198	1	Isolator	-
37	H224199	1	Isolator	-
38	H231294	1	Strap	-
39	H95417	1	Spacer	-
40	HXE10465	1	Shaft	Lower
41	JD9301	1	Ball Bearing	-
42	Z64078	2	Spacer	-
43	03M7184	3	Bolt	M8 X 20
44	JD9356	1	Ball Bearing	-
45	H89297	1	Bushing	-
46	JD8576	1	Eccentric Locking Collar	-
47	A31867	1	Lock Nut	-
48	P46874	2	Snap Ring	-
49	H97410	1	Washer	-
50	24H1413	2	Washer	57/64" X 1-3/8" X 0.048"
51	19M7814	2	Screw	M12 X 50
52	H230897	1	Label	Oil Fill
53	HXE31772	1	Shaft	SUB FOR AH125454
54	AH205618	1	Bracket	-
55	M84309	3	Nut	7.925 mm (5/16")
56	19M7789	1	Screw	M12 X 30
57	AH94450	4	Idler	-
58	-	2	Part 60	CTL 70 mm, MF TY22326
32A	HXE73056	1	Bracket	-
32B	HXE140152	1	Bracket	SUB FOR HXE73056
