Multifunction Lever Mechanism Control W/ Sensor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M6614	2	Cap Screw	M6 X 12
2	24M7054	2	Washer	6.400 X 12 X 1.600 mm
3	37M7459	4	Screw	M6 X 20
4	37M7349	2	Screw	-
5	AL201946	1	Control	-
6	L206388	1	Spring	-
7	L206393	1	Washer	-
8	L203093	2	Screw	-
9	L203095	2	Screw	-
10	19M8675	2	Screw	M8 X 16
11	AL203916	1	Wiring Harness	Propulsion Control
12	L157438	1	Clip	-
13	H126123	1	Gasket	-
14	H126124	2	Clamp	-
15	H154937	1	Torsion Spring	-
16	L202592	1	Bracket	-
17	14M7400	2	Lock Nut	M10
18	19M9197	2	Screw	M5 X 25
19	19M7938	2	Cap Screw	M10 X 20
20	21M7495	1	Screw	M4 X 10
21	L209390	1	Bracket	-
22	R309323	2	Cap Screw	-
23	T22404	1	Clamp	-
24	T43361	1	Clip	-
25	57M8807	1	Elec. Connector Housing	Propulsion to Armrest
25	57M10450	5	Elec. Connector Terminal	-
26	-	2	Part 27	Forward and Reverse Switch, ORDER AL203916
27	-	1	Part 28	Neutral Position Switch, ORDER AL203916

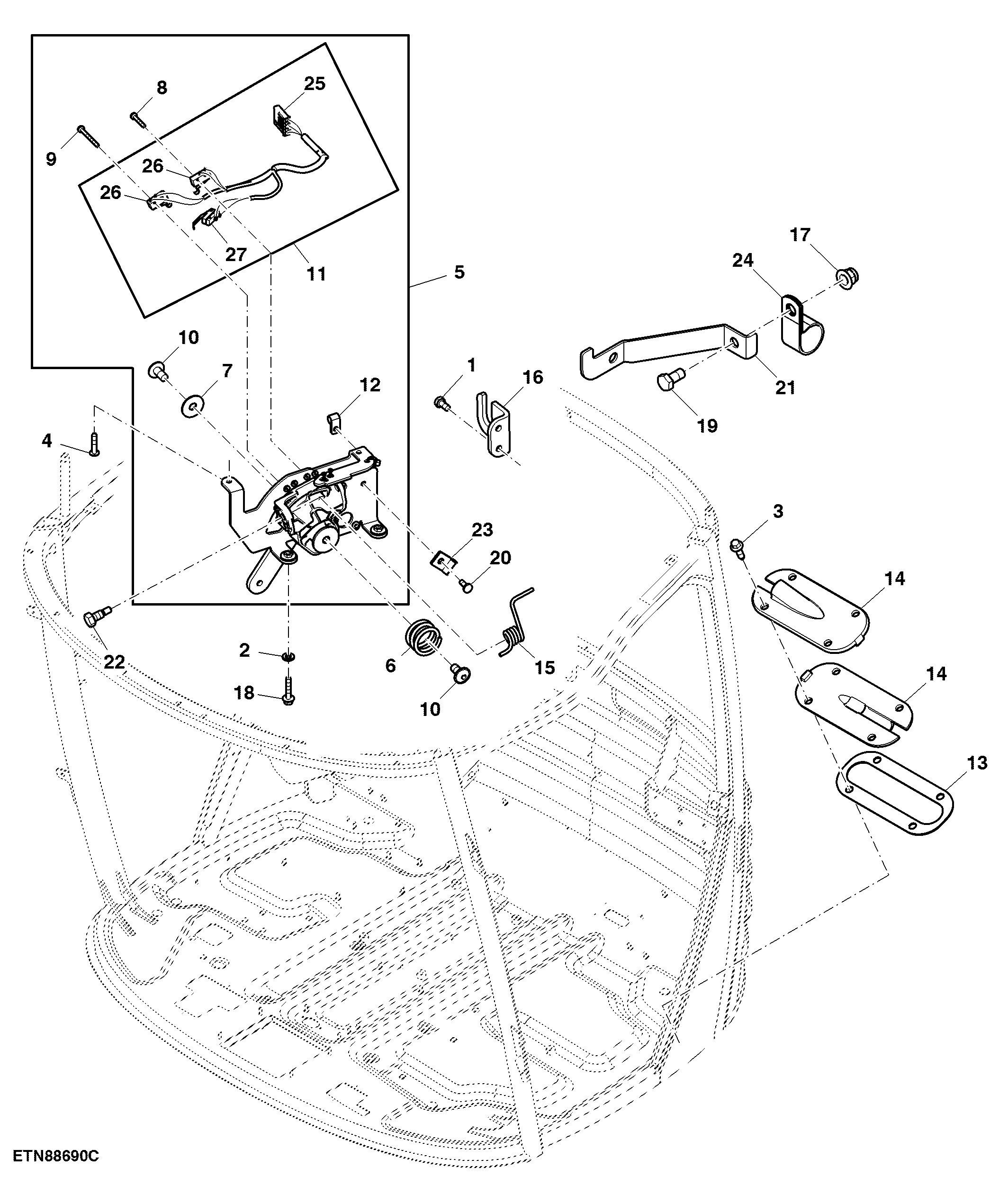

Multifunction Lever Mechanism Control W/ Sensor

Нет текстового описания
