Открытый узел

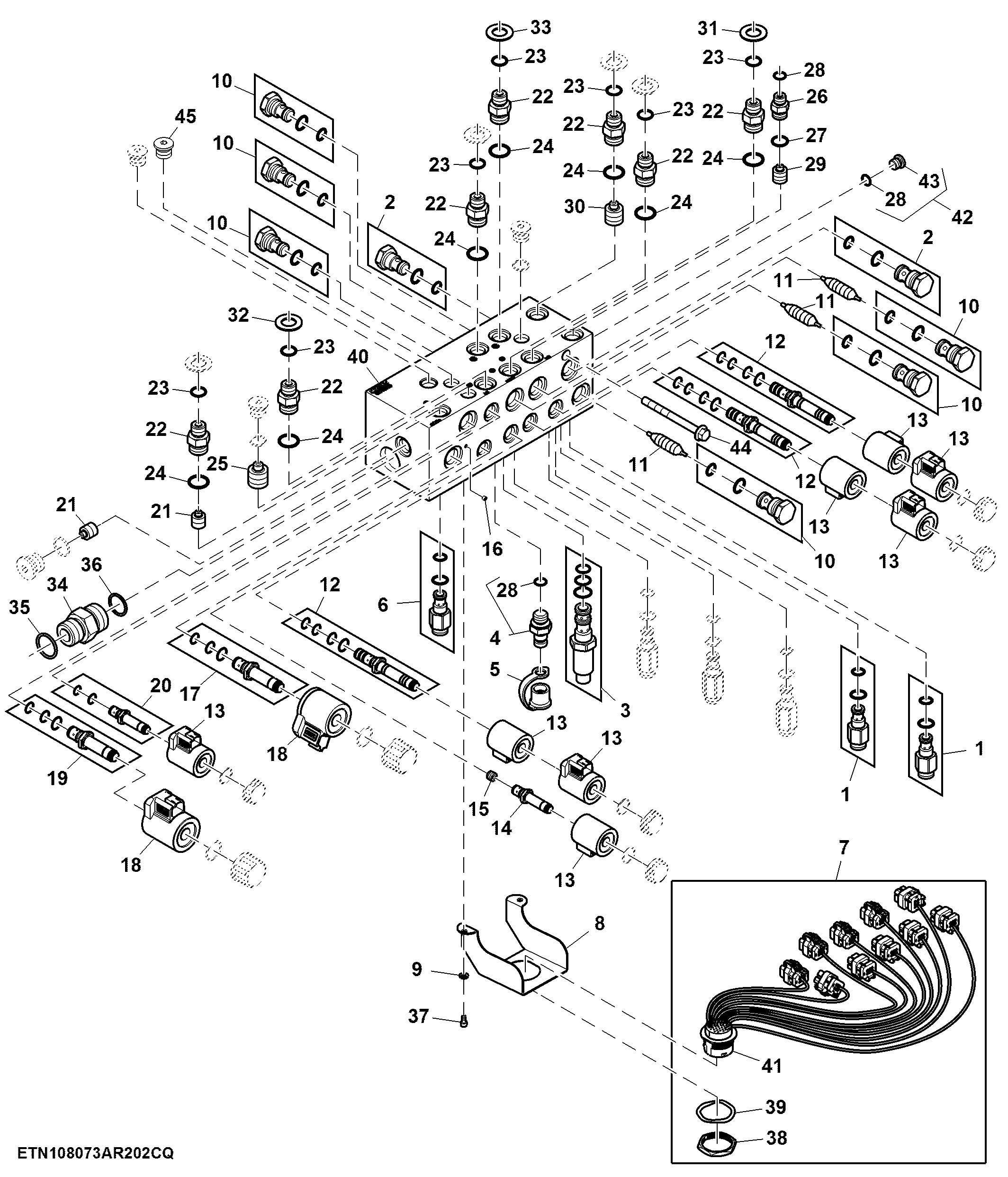

Control Valve, Valve Stack, 7 Function ( - 090003)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE27424	2	Seal Kit	-
1	AXE27433	2	Pressure Relief Valve	-
2	AXE27424	6	Seal Kit	-
2	AXE27417	6	Pressure Relief Valve	-
3	AXE27337	1	Pressure Relief Valve	-
3	AXE27426	1	Seal Kit	-
4	RE190805	1	Diagnostic Coupling	-
5	R77175	1	Cover	-
6	AXE27412	1	Pressure Relief Valve	-
6	AXE27424	1	Seal Kit	-
7	AXE27422	1	Wiring Harness	-
7	57M7534	1	Elec. Connector Housing	-
7	57M7620	1	Electrical Connector Assy	-
7	57M7666	1	Elec. Connector Housing	-
7	57M8165	1	Elec. Connector Terminal	-
8	HXE42669	1	Bracket	-
9	12H302	1	Lock Washer	1/4"
10	AXE27416	6	Check Valve	-
10	AXE27424	6	Seal Kit	-
11	AXE27421	3	Piston	-
12	AXE27415	3	Solenoid Hydraulic Valve	-
12	AXE27425	3	Seal Kit	-
13	AXE27423	8	Solenoid Valve Coil	-
14	AXE27339	1	Solenoid Hydraulic Valve	-
14	AXE27414	1	Seal Kit	-
15	HXE42664	1	Orifice	-
16	HXE42668	1	Orifice	-
17	AXE27420	1	Solenoid Hydraulic Valve	-
17	AXE25429	1	Seal Kit	-
18	AXE27435	2	Solenoid Valve Coil	-
19	AXE27338	1	Solenoid Hydraulic Valve	-
19	AXE25429	1	Seal Kit	-
20	AXE27411	1	Solenoid Hydraulic Valve	-
20	AXE27424	1	Seal Kit	-
21	AXE27413	2	Orifice	-
22	38H5037	7	Adapter Fitting	-
23	T77613	7	O-Ring	-
24	51M7042	7	O-Ring	13.300 X 2.200 mm
25	HXE42663	1	Orifice	-
26	38H5011	1	Adapter Fitting	-
27	T77814	1	O-Ring	-
28	51M7041	3	O-Ring	11.300 X 2.200 mm
29	HXE42682	1	Orifice	-
30	HXE42681	1	Orifice	-
31	H170527	1	Washer	(Yellow)
32	H170523	1	Washer	(Green)
33	H170526	1	Washer	(Red)
34	38H5004	1	Adapter Fitting	-
35	T77932	1	O-Ring	-
36	51M7045	1	O-Ring	19.300 X 2.200 mm
37	19M7887	1	Screw	M5 X 10
38	57M8035	1	Nut	-
39	57M9061	1	Elec.Connect Locking Device	-
40	AXE27475	1	Flow Control Hyd. Valve	-
41	N282069	1	Elec. Connector Terminal	-
42	RE46684	1	Fitting Plug	-
43	R107768	1	Drain Plug	-
44	19M7836	1	Screw	M10 X 110
45	AXE27418	1	Check Valve	-
45	AXE27424	1	Seal Kit	-

Control Valve, Valve Stack, 7 Function ( - 090003)

Нет текстового описания
