Открытый узел

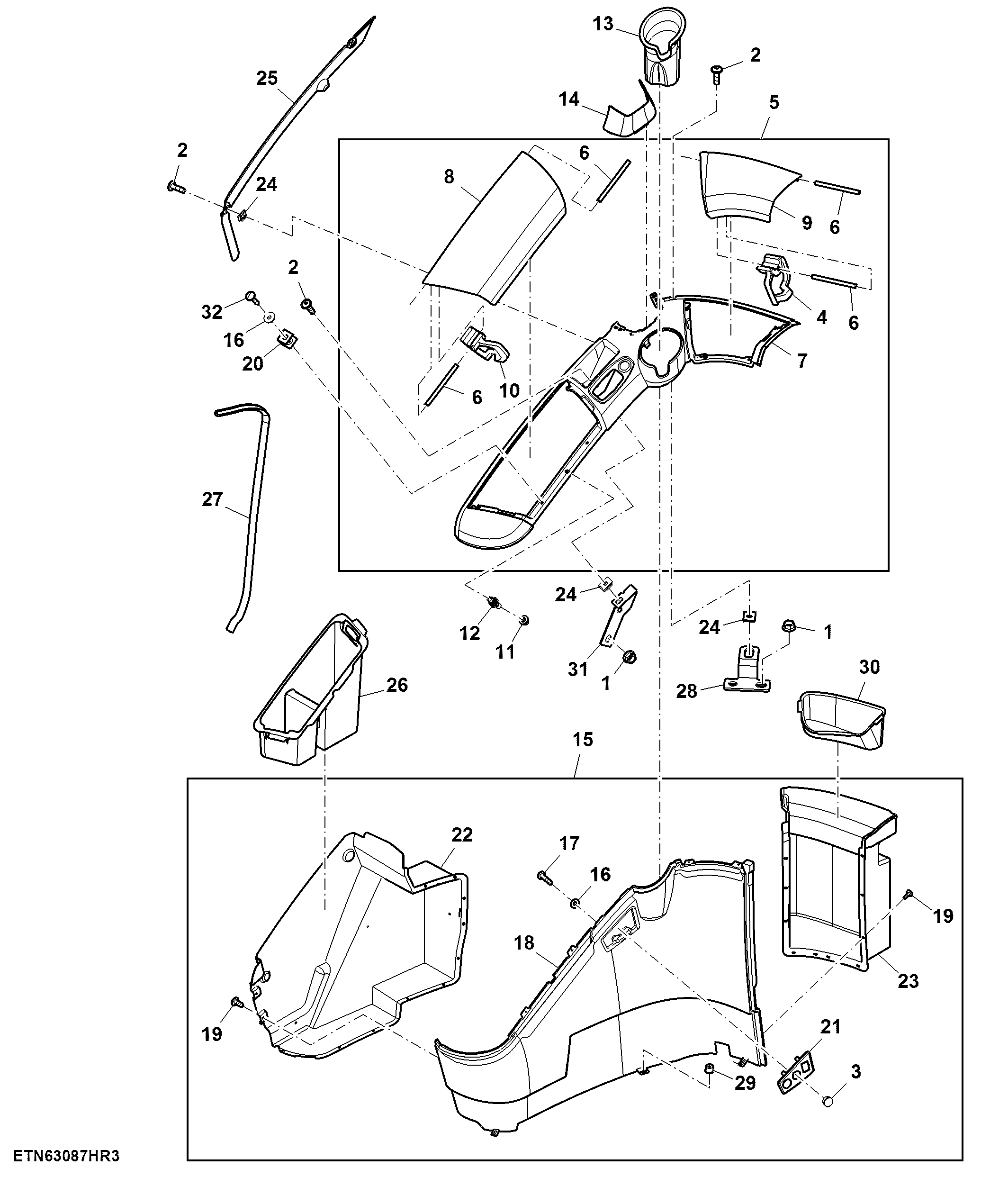

Acoustical Upholstery, Rear, Right, W/ Storage

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	4	Flange Nut	M8
2	19M8649	4	Screw	M6 X 20
3	L207373	1	Plug	-
4	HXE72406	1	Stop	-
5	AXE42359	1	Acoustical Upholstery	-
6	HXE94634	4	Pin Fastener	-
7	L201853	1	Control Console	-
8	L201856	1	Cover	-
9	L201857	1	Cover	-
10	HXE72405	1	Stop	-
11	L204900	2	Grommet	-
12	L205114	2	Grommet	-
13	L202665	1	Holder	-
14	L204254	1	Storage Compartment	-
15	AL204479	1	Acoustical Upholstery	-
16	24M7453	6	Washer	5.500 X 15 X 1 mm
17	37M7349	2	Screw	-
18	AL202371	1	Acoustical Upholstery	-
19	L102588	22	Screw	-
20	L173201	4	Push Nut	-
21	L204249	1	Control Console	-
22	L205065	1	Storage Compartment	-
23	L205389	1	Storage Compartment	-
24	L102357	4	Nut	-
25	HXE88424	1	Panel	SUB FOR L202575
26	L211544	1	Storage Compartment	-
27	L211875	1	Weatherstrip	-
28	HXE105703	1	Bracket	SUB FOR L204649 APPL
29	L205661	3	Nut	-
30	L204773	1	Storage Compartment	-
31	L202738	1	Bracket	-
32	L203411	4	Screw	-

Acoustical Upholstery, Rear, Right, W/ Storage
