Открытый узел

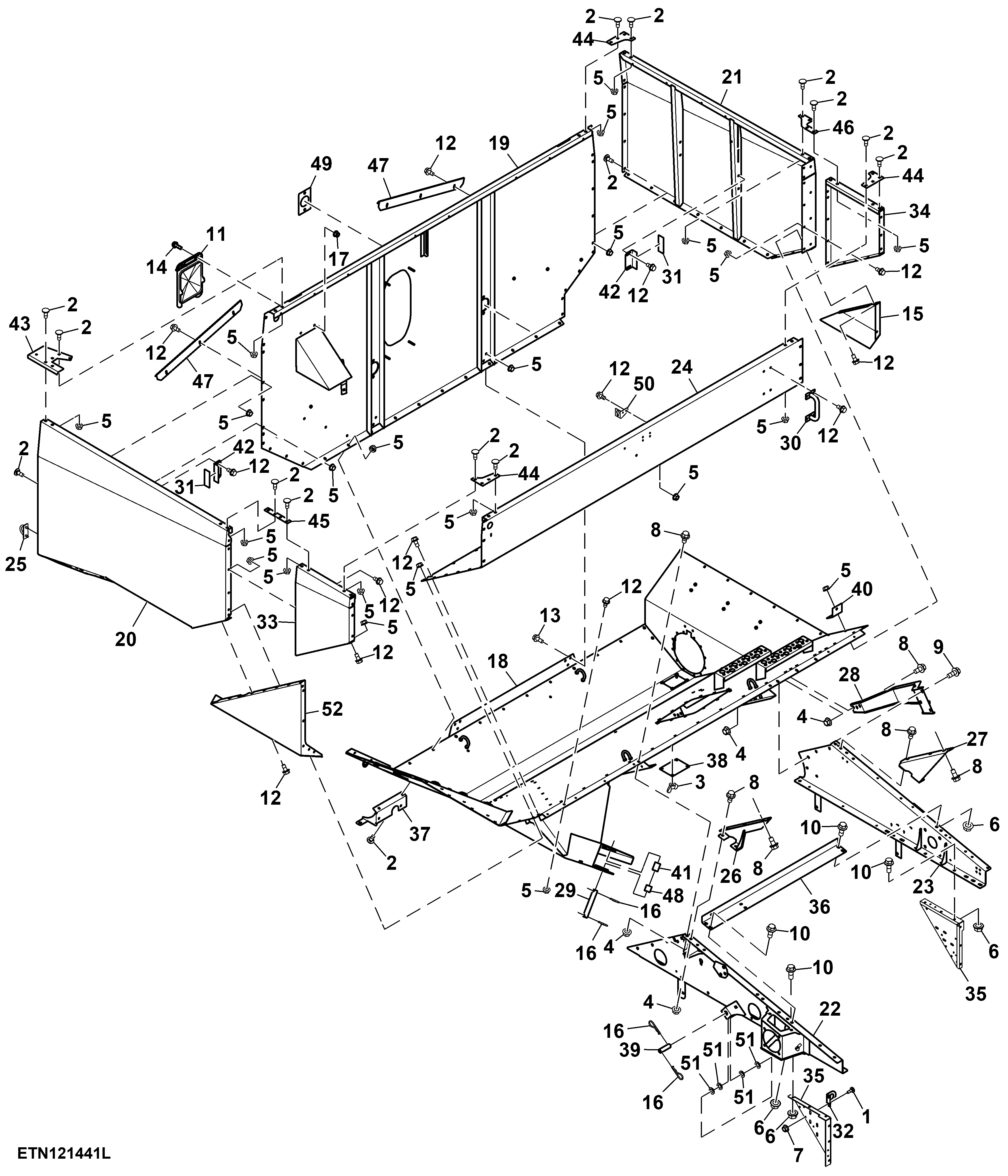

Grain Tank, 1.8 bps

Grain Tank, 1.8 bps

Grain Tank, 1.8 bps

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Grain Tank, 1.8 bps

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7221	2	Bolt	M6 X 16
2	03M7386	73	Bolt	M8 X 20
3	14M7020	4	Wing Nut	M8
4	14M7296	18	Flange Nut	M10
5	14M7298	116	Flange Nut	M8
6	14M7299	10	Flange Nut	M12
7	14M7636	2	Flange Nut	M6
8	19M7784	20	Screw	M10 X 20
9	19M7785	4	Screw	M10 X 25
10	19M7789	10	Screw	M12 X 30
11	AH154704	1	Door	-
12	19M7865	65	Screw	M8 X 16
13	19M7866	7	Screw	M8 X 20
14	19M7867	2	Screw	M8 X 25
15	HXE99308	1	Support	-
16	A3581R	4	Spring Locking Pin	-
17	14M7396	2	Lock Nut	M8
18	AXE81425	1	Base	SUB FOR AXE69122 OR AXE44163
19	AXE46739	1	Sheet	-
20	AXE46740	1	Sheet	LH
21	AXE46741	1	Sheet	RH
22	AXE72192	1	Sheet	Rear, LH, SUB FOR AXE68005 OR AXE69123
23	AXE46743	1	Sheet	Rear, RH
24	AXE46745	1	Sheet	-
25	AXE46756	1	Plate	-
26	AXE47183	1	Bracket	-
27	AXE47184	1	Bracket	-
28	AXE50384	1	Support	-
29	HXE117612	1	Pin	-
30	AXE55707	1	Handle	-
31	H143453	4	Pad	-
32	HXE113582	1	Plate	-
33	HXE76821	1	Sheet	-
34	HXE76823	1	Sheet	-
35	HXE154944	2	Reinforcement	SUB FOR HXE76826
36	HXE76827	1	Reinforcement	-
37	HXE111636	1	Bracket	-
38	HXE81888	1	Cover	-
39	HXE81911	1	Pin	-
40	HXE81913	1	Bracket	-
41	HXE81914	1	Bushing	-
42	HXE81915	4	Bracket	-
43	HXE81918	1	Bracket	-
44	HXE81919	3	Bracket	-
45	HXE81920	1	Reinforcement	-
46	HXE81921	1	Reinforcement	-
47	HXE81922	2	Reinforcement	-
48	HXE97223	1	Bushing	-
49	HXE123286	2	Reinforcement	-
50	HXE94805	1	Plate	-
51	24M7091	4	Washer	26 X 44 X 4 mm
52	HXE112831	1	Plate	-
