Открытый узел

Unloader Drive, 1.8 bps

Unloader Drive, 1.8 bps

Unloader Drive, 1.8 bps

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

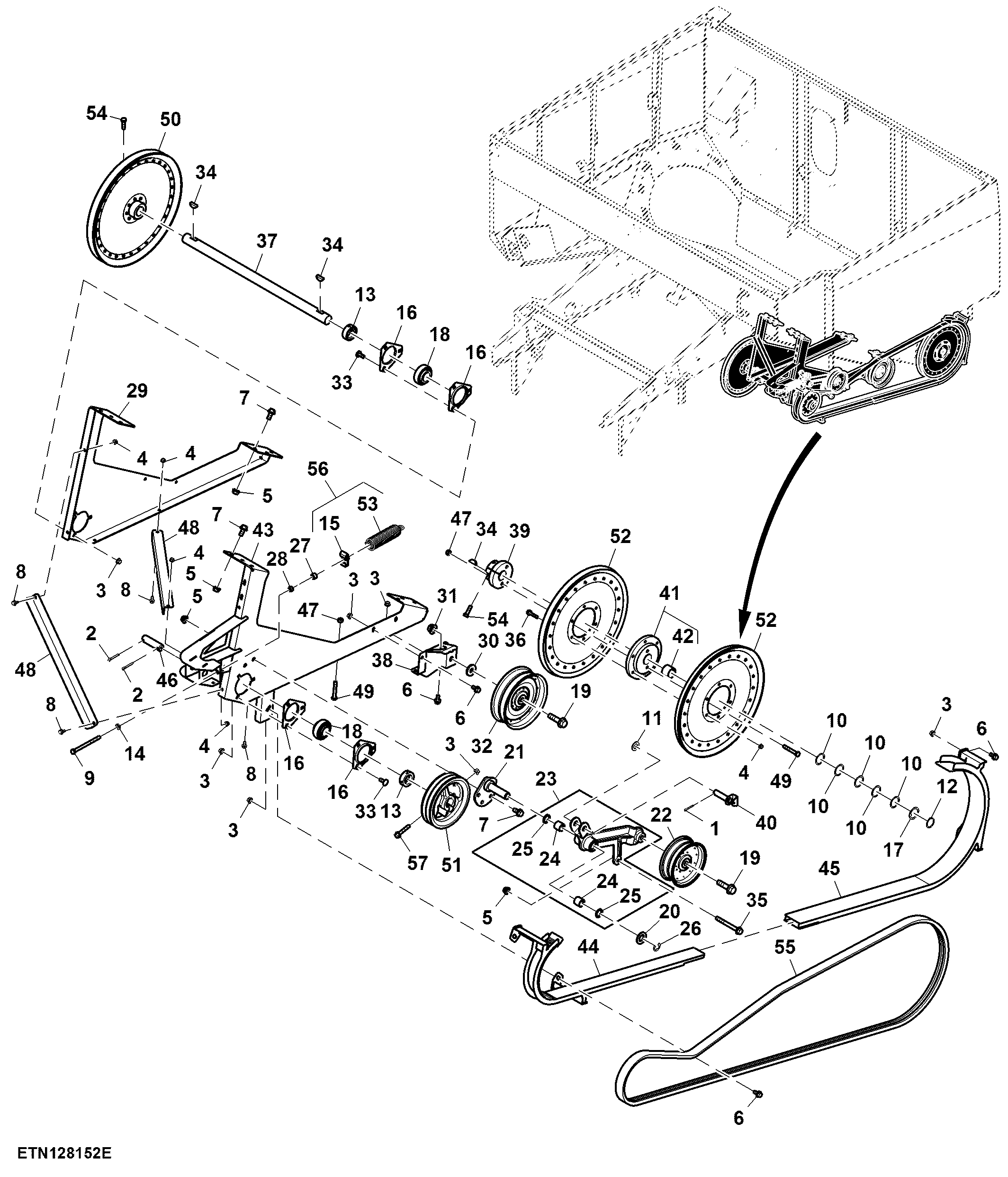

Unloader Drive, 1.8 bps

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7021	1	Cotter Pin	4 X 25 mm
2	11M7037	2	COTTER PIN	6.300 X 36 mm
3	14M7296	15	Flange Nut	M10
4	14M7298	14	Flange Nut	M8
5	14M7299	16	Flange Nut	M12
6	19M7784	8	Screw	M10 X 20
7	19M7788	15	Screw	M12 X 25
8	19M7865	8	Screw	M8 X 16
9	19M8152	1	Cap Screw	M10 X 130
10	24M7254	5	Washer	36 X 45 X 1 mm
11	24M7318	1	Washer	19 X 34 X 3 mm
12	40M7046	1	Snap Ring	-
13	AH133191	2	Eccentric Locking Collar	-
14	CQ16870	1	Washer	-
15	DQ00223	1	Clip	-
16	H161529	4	Pressed Flanged Housing	-
17	H219452	1	Washer	-
18	JD39104	2	Ball Bearing	-
19	19M7824	2	Screw	M16 X 60
20	24M7091	1	Washer	26 X 44 X 4 mm
21	AH212002	1	Pin	-
22	AXE16270	1	Pulley	-
23	AXE44349	1	Arm	-
24	H171061	2	Bushing	-
25	AA5607R	2	Seal	-
26	P46402	1	Snap Ring	-
27	H165237	1	Spacer	-
28	14M7274	1	Nut	M10
29	HXE83135	1	Support	-
30	FH312276	1	Washer	-
31	14M7291	1	Flange Nut	M16
32	AH204389	1	Idler	-
33	03M7191	6	Bolt	M10 X 25
34	H153524	3	Key	-
35	19M7837	1	Screw	M12 X 110
36	19M8317	6	Screw	M8 X 40
37	HXE89464	1	Shaft	-
38	AXE46255	1	Support	-
39	HXE76680	1	Hub	-
40	AXE50206	1	Retainer	-
41	AXE48357	1	Hub	-
42	H220443	1	Bushing	-
43	AXE47390	1	Support	-
44	AXE46242	1	Channel	-
45	AXE46240	1	Channel	-
46	HXE81911	1	Pin	-
47	A51212	4	Lock Nut	-
48	HXE83121	4	Bracket	-
49	19M7742	4	Cap Screw	M10 X 65
50	AXE46210	1	Pulley	-
51	AXE70012	1	Sheave Assembly	SUB FOR AXE46211
52	AXE46212	2	Pulley	-
53	CQ41123	1	Compression Spring	-
54	R112886	2	Self-Locking Screw	-
55	HXE98019	1	V-Belt	LGTH = 3725 mm, WIDTH = 35.8 mm
56	AXE64597	1	Compression Spring	-
57	19M8528	1	Screw	M10 X 55
