Открытый узел

Styling Panel Supports, RH

Styling Panel Supports, RH

Styling Panel Supports, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

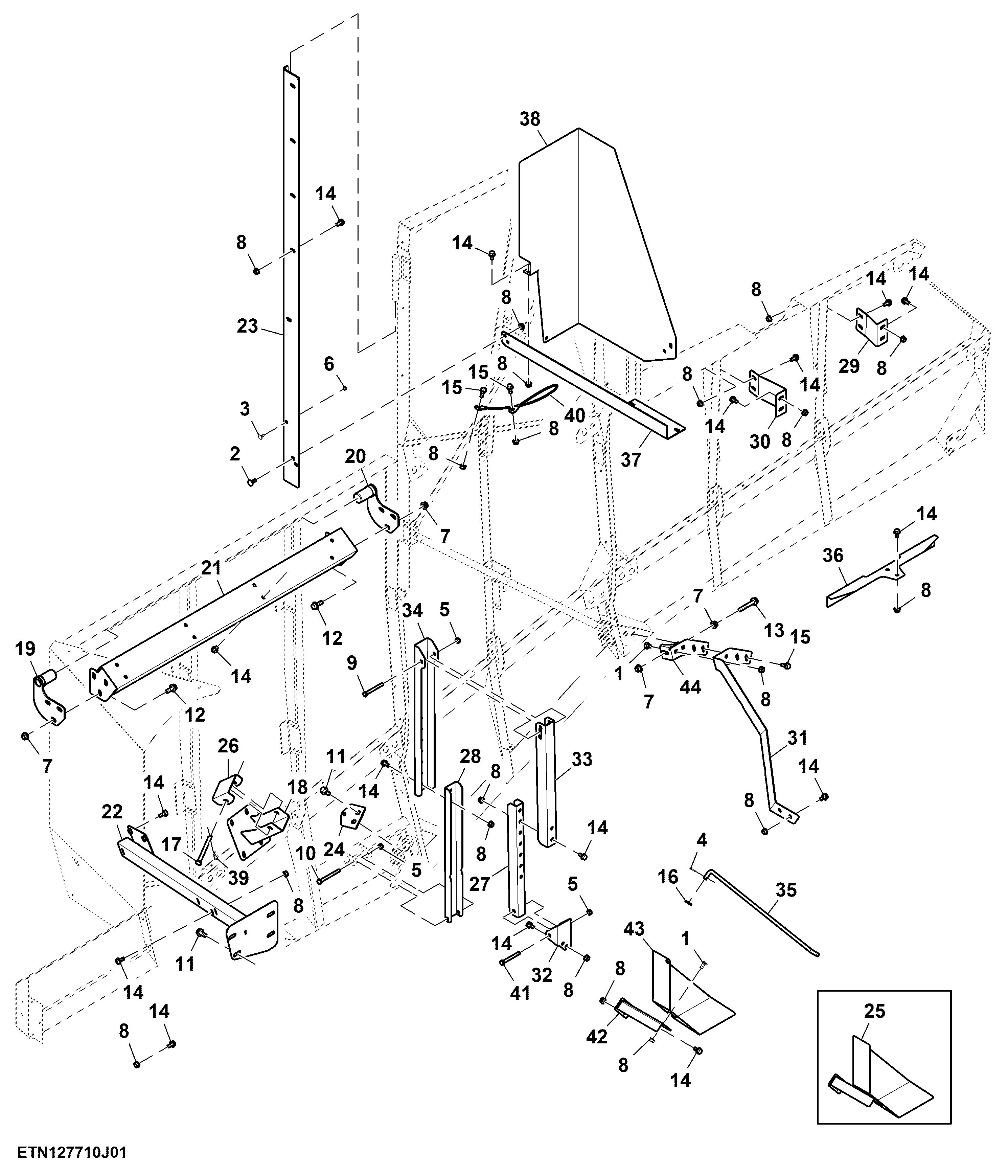

Styling Panel Supports, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7183	4	Bolt	M8 X 16
2	03M7184	2	Bolt	M8 X 20
3	03M7251	1	Bolt	M6 X 12
4	11M7059	1	Cotter Pin	3.200 X 20 mm
5	14M7166	3	Lock Nut	M8
6	14M7272	1	Nut	M6
7	14M7296	9	Flange Nut	M10
8	14M7298	39	Flange Nut	M8
9	19M7274	1	Cap Screw	M8 X 70
10	19M7691	1	Cap Screw	M8 X 90
11	19M7784	6	Screw	M10 X 20
12	19M7785	6	Screw	M10 X 25
13	19M7809	1	Screw	M10 X 70
14	19M7865	40	Screw	M8 X 16
15	19M7866	2	Screw	M8 X 20
16	24M7239	1	Washer	10.700 X 21 X 2.500 mm
17	45M7121	1	Pin Fastener	10 X 100 mm
18	AXE47120	1	Bracket	-
19	AXE48052	1	Support	-
20	AXE48053	1	Support	-
21	AXE48054	1	Support	-
22	AXE48055	1	Support	-
23	AXE48061	1	Support	-
24	AXE48065	1	Support	-
25	AXE48074	1	Shield	ORDER AXE65498 AND HXE118262
26	H173257	1	Clevis	-
27	HXE112280	1	Support	-
28	HXE112282	1	Support	-
29	HXE84296	1	Bracket	-
30	HXE84297	1	Bracket	-
31	AXE61118	1	Bracket	-
32	HXE112281	1	Bracket	-
33	HXE125822	1	Support	SUB FOR AXE62177
34	HXE84309	1	Support	-
35	HXE84310	1	Rod	-
36	HXE84318	1	Bracket	-
37	AXE87624	1	Support	SUB FOR HXE90897
38	HXE93040	1	Shield	-
39	J16931	1	Pin	-
40	HXE108150	1	Cable	-
41	19M7185	1	Cap Screw	M8 X 60
42	AXE65498	1	Shield	-
43	HXE118262	1	Shield	-
44	HXE111897	1	Support	-
