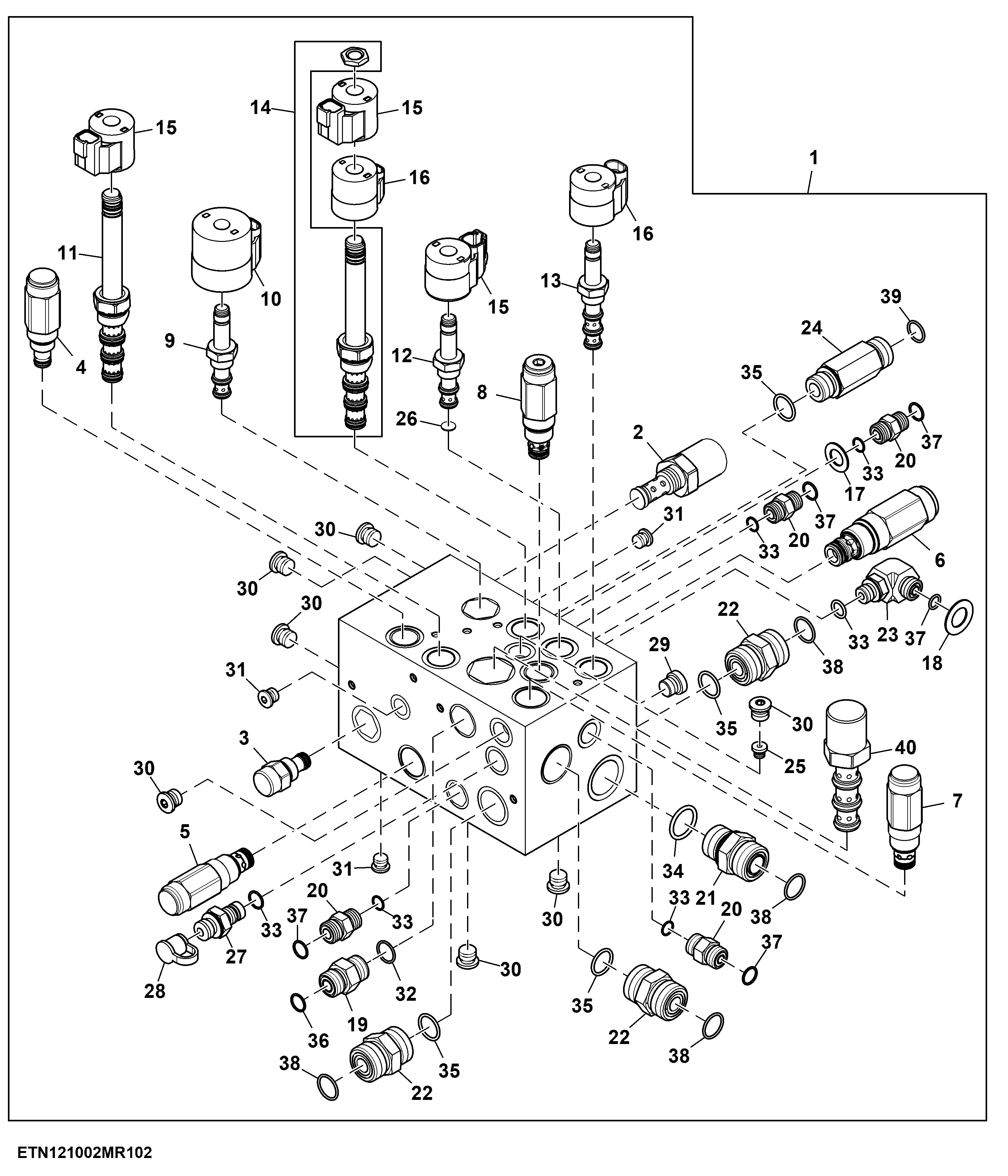

Steering and Reel Drive Flow Control Valve (130386 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE75769	1	Valve Stack	-
2	AN207417	1	Hydraulic Pressure Valve	Reel Drive Counterbalance Valve, V54
2	AN207424	1	Seal Kit	-
3	AXE15632	2	Flow Control Hyd. Valve	-
3	AH209116	2	Seal Kit	-
4	AXE78429	1	Hydraulic Pressure Valve	Reel Speed Relief Valve, V94
4	AXE78430	1	Seal Kit	-
5	AXE78478	1	Hydraulic Pressure Valve	Reel Drive Relief Valve, V70
5	AXE78480	1	Seal Kit	-
6	AXE76103	1	Hydraulic Pressure Valve	-
6	AXE78430	1	Seal Kit	-
7	AXE79826	1	Hydraulic Pressure Valve	System Relief Valve, V55
7	AXE78480	1	Seal Kit	-
8	AT224862	1	Seal Kit	-
8	AXE79827	1	Hydraulic Pressure Valve	-
9	HXE28329	1	Solenoid Hydraulic Valve	Reel Speed Adjust Solenoid Valve, Y114
9	AT224864	1	Seal Kit	-
10	AT333808	1	Solenoid Valve Coil	-
11	AXE52334	1	Solenoid Hydraulic Valve	Pressure Supply Valve, Y94
11	AH209116	1	Seal Kit	-
12	AN374638	1	Valve	Reel Lower Solenoid Valve, Y4
12	AT224862	1	Seal Kit	-
13	AH209120	1	Valve	Reel Raise Solenoid Valve, Y5
13	AH209121	1	Seal Kit	-
14	AN221523	1	Spool Valve	Reel Extend Solenoid Valve, Y11
14	F433465	1	Seal Kit	-
15	AH228044	3	Solenoid Valve Coil	-
16	AH230746	2	Solenoid Valve Coil	-
17	H170525	1	Washer	Orange
18	H170527	1	Washer	Blue
19	38H5003	1	Adapter Fitting	-
20	38H5002	4	Adapter Fitting	-
21	38H5005	1	Adapter Fitting	-
22	38H5121	3	Adapter Fitting	Pressure Input, P
23	38H5016	1	Elbow Fitting	-
24	38H5192	1	Fitting	-
25	AXE62694	1	Orifice	-
26	HXE92890	1	Orifice	-
27	RE190805	1	Diagnostic Coupling	-
28	R77175	1	Cover	-
29	RE315707	1	Fitting Plug	-
30	N305925	7	Plug	-
31	N304196	3	Plug	-
32	51M7043	1	O-Ring	15.300 X 2.200 mm
33	51M7041	5	O-Ring	11.300 X 2.200 mm
34	51M7047	1	O-Ring	23.600 X 2.900 mm
35	51M7045	4	O-Ring	19.300 X 2.200 mm
36	T77857	1	O-Ring	-
37	T77613	5	O-Ring	-
38	T77858	4	O-Ring	-
39	T77932	1	O-Ring	-
40	AXE12375	1	Hydraulic Pressure Valve	Steering Priority Valve, V121
40	AN261743	1	O-Ring Kit	-

Steering and Reel Drive Flow Control Valve (130386 - )

Нет текстового описания
