Открытый узел

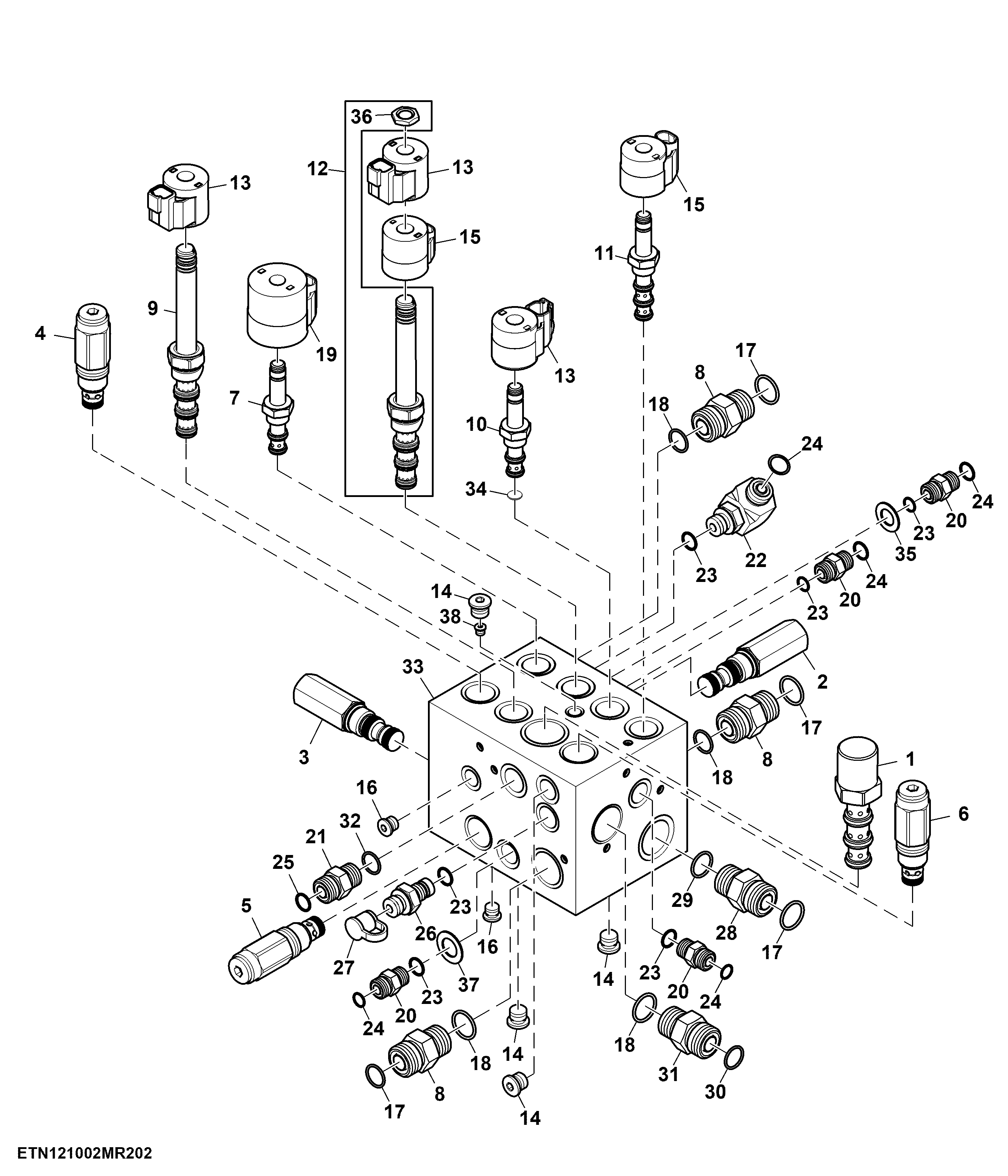

Reel Drive Flow Control Block ( - 130385)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN261743	1	O-Ring Kit	-
1	AXE12375	1	Hydraulic Pressure Valve	Steering Priority, V121
2	AT225085	1	Seal Kit	-
2	AT380801	1	Hydraulic Pressure Valve	Reel Drive Counterbalance, V54
3	AXE52565	1	Hydraulic Pressure Valve	Reel Speed Control, V53
3	AT225085	1	Seal Kit	-
4	AXE78429	1	Hydraulic Pressure Valve	Pressure Supply, V94, SUB FOR AXE52566
4	AXE78430	1	Seal Kit	-
5	AXE78478	1	Hydraulic Pressure Valve	Reel Drive Relief, V70, SUB FOR AXE52567
5	AXE78480	1	Seal Kit	-
6	AXE78479	1	Hydraulic Pressure Valve	System Relief, V55, SUB FOR AXE52568
6	AXE78480	1	Seal Kit	-
7	HXE28329	1	Solenoid Hydraulic Valve	Reel Speed Adjust, Y114
7	AT224864	1	Seal Kit	-
8	38H5121	3	Adapter Fitting	-
9	AXE52334	1	Solenoid Hydraulic Valve	Pressure Supply, Y94
9	AH209116	1	Seal Kit	-
10	AN374638	1	Valve	Reel Lower Solenoid, Y4
10	AT224862	1	Seal Kit	-
11	AH209120	1	Valve	Reel Raise Solenoid, Y5
11	AH209121	1	Seal Kit	-
12	AN221523	1	Spool Valve	-
12	F433465	1	Seal Kit	-
13	AH228044	3	Solenoid Valve Coil	Reel Extend, Y11
14	N305925	5	Plug	-
15	AH230746	2	Solenoid Valve Coil	Reel Retract, Y10
16	N304196	3	Plug	-
17	T77858	4	O-Ring	-
18	51M7045	4	O-Ring	19.300 X 2.200 mm
19	AT333808	1	Solenoid Valve Coil	USE WITH AXE69772
19	AXE13831	1	Solenoid Valve Coil	USE WITH AXE81383
20	38H5002	4	Adapter Fitting	-
21	38H5003	1	Adapter Fitting	-
22	38H5016	1	Elbow Fitting	-
23	51M7041	6	O-Ring	11.300 X 2.200 mm
24	T77613	5	O-Ring	-
25	T77857	5	O-Ring	-
26	RE190805	1	Diagnostic Coupling	-
27	R77175	1	Cover	-
28	38H5005	1	Adapter Fitting	-
29	51M7047	1	O-Ring	23.600 X 2.900 mm
30	T77932	1	O-Ring	-
31	38H5004	1	Adapter Fitting	-
32	51M7043	1	O-Ring	15.300 X 2.200 mm
33	AXE81383	1	Valve Stack	SUB FOR APPL AXE69772
34	HXE92890	1	Orifice	-
35	H170527	1	Washer	-
36	N223292	1	Nut	-
37	W51727	1	Washer	-
38	AXE62694	1	Orifice	-

Reel Drive Flow Control Block ( - 130385)

Нет текстового описания
