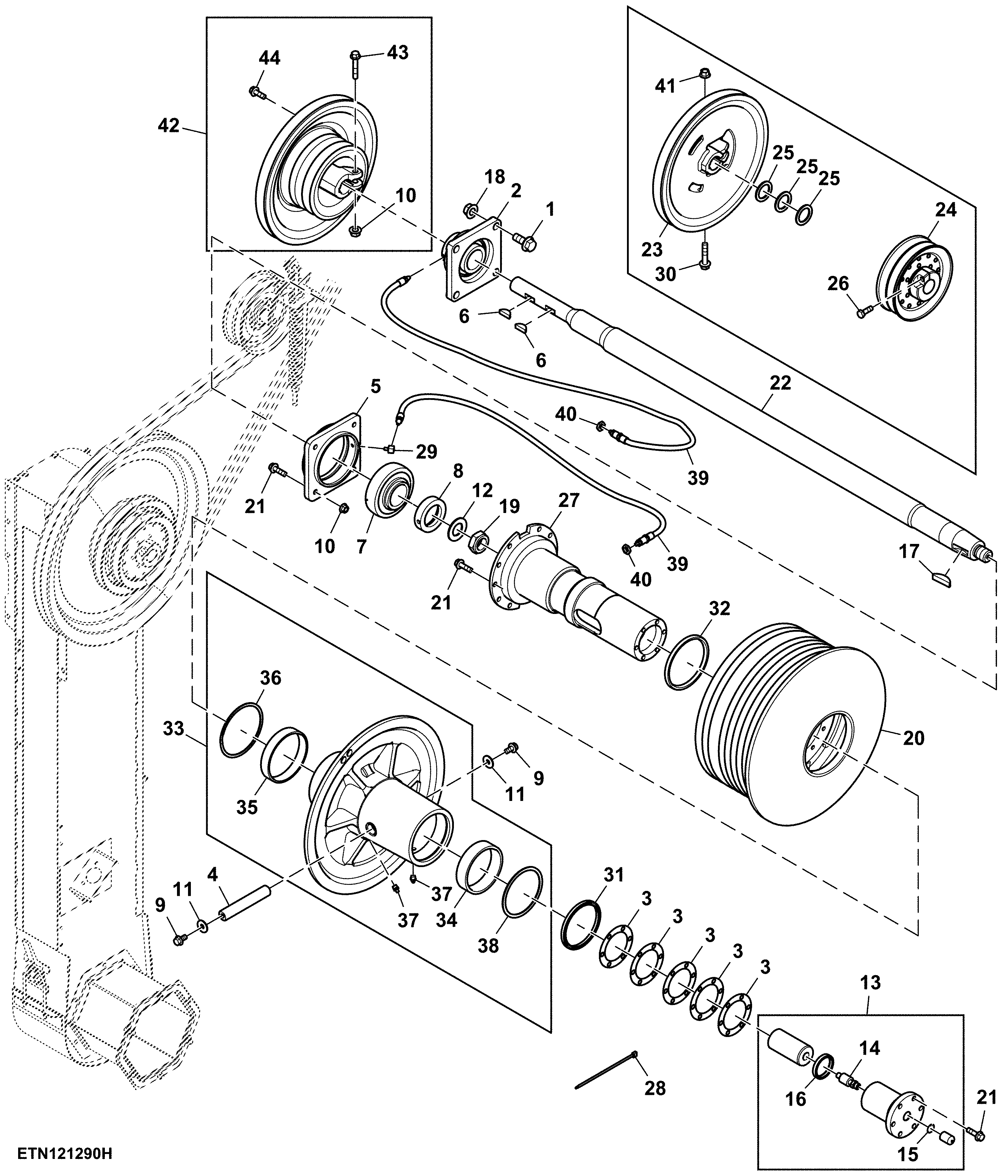

Primary Countershaft Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7793	4	Screw	M16 X 40
2	AH213902	1	Bearing With Housing	-
3	H102533	1	Shim	TK = 0.8 mm
4	H110237	1	Pin Fastener	-
5	H133618	1	Bearing Housing W/O Bearing	-
6	H153524	2	Key	-
7	JD10017	1	Ball Bearing	-
8	JD8668	1	Eccentric Locking Collar	-
9	19M7784	2	Screw	M10 X 20
10	14M7296	6	Flange Nut	M10
11	24M7178	2	Washer	10.500 X 30 X 2.500 mm
12	HXE137832	1	Washer	30.500 X 57.150 X 4.500 mm (1.201" X 2-1/4" X 0.177")
13	AH169770	1	Hydraulic Cylinder	-
14	AH139238	1	Union Fitting	-
15	H135292	1	Snap Ring	-
16	H176205	1	Seal	-
17	26H114	1	Shaft Key	1/2" X 2-3/4"
18	14M7291	4	Flange Nut	M16
19	H165447	1	Lock Nut	-
20	HXE76303	1	Pulley	-
21	19M7835	20	Screw	M10 X 35
22	HXE127236	1	Jackshaft	-
23	HXE124987	1	Pulley	-
24	AXE46221	1	Pulley	-
25	CQ00025	3	Washer	-
26	H110178	1	Screw	-
27	HXE76683	1	Housing	-
28	R44302	4	Tie Band	-
29	JD7845	1	Elbow Fitting	-
30	19M7806	1	Screw	M10 X 50
31	AH87141	1	Seal	-
32	AH94853	1	Seal	-
33	AH141821	1	Half Sheave	-
34	H148131	1	Bushing	-
35	H93630	1	Bushing	-
36	H93631	1	Snap Ring	-
37	JD7798	2	Lubrication Fitting	-
38	P48691	1	Snap Ring	-
39	AH121005	2	Hose	LGTH = 1200 mm
40	E12379	2	Nut	-
41	14M7518	1	Flange Nut	M10
42	AXE79887	1	Sheave Assembly	SUB FOR APPL AXE70435
43	19M7807	2	Screw	M10 X 60
44	19M7786	8	Screw	M10 X 30
