Открытый узел

Main Frame Side Sheet Extension

Main Frame Side Sheet Extension

Main Frame Side Sheet Extension

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

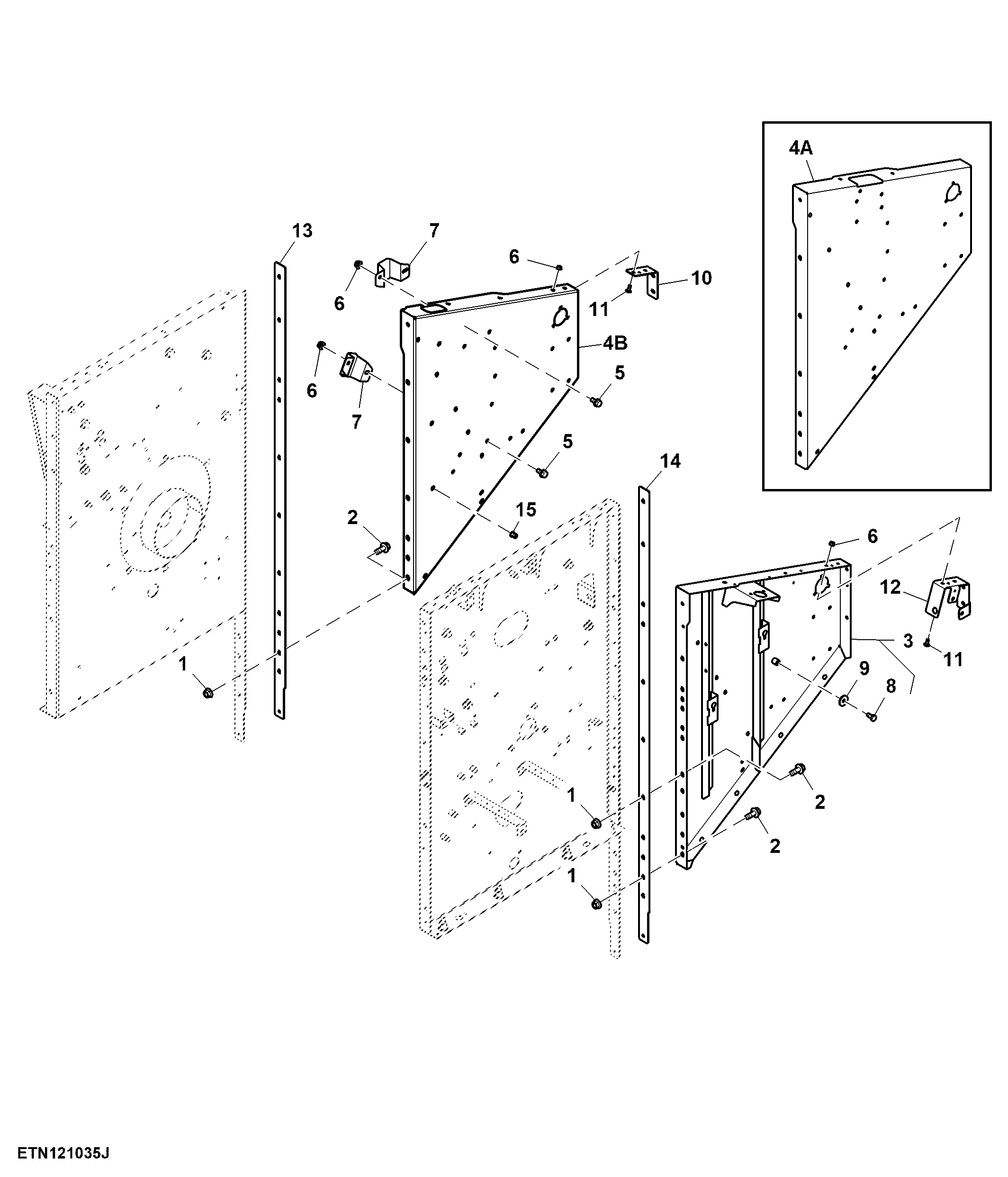

Main Frame Side Sheet Extension

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	20	Flange Nut	M10
2	19M7785	20	Screw	M10 X 25
3	AXE44326	1	Support	LH, ORDER AXE73921
3	AXE73921	1	Support	LH, ALSO ORDER HXE138213 AND (2) 03M7386
3	AXE80011	1	Support	USE WITH HXE138213 AND (2) 03M7386
4	HXE75990	1	Extension	RH, ORDER HXE138211
5	19M7865	3	Screw	M8 X 16
6	14M7298	4	Flange Nut	M8
7	HXE167443	2	Bracket	SUB FOR HXE76290
8	19M7162	1	Cap Screw	M8 X 16
9	24H1887	1	Washer	11/32" X 1" X 0.134"
10	HXE138213	1	Reinforcement	-
11	03M7386	4	Bolt	M8 X 20
12	HXE161325	1	Reinforcement	-
13	HXE97620	1	Plate	-
14	HXE152426	1	Plate	-
15	H158135	3	Nut	-
4A	HXE138211	1	Sheet	RH, ALSO ORDER HXE138213 AND (2) 03M7386
4B	HXE172357	1	Sheet	-
