Открытый узел

Discharge Chopper Drive, Rice

Discharge Chopper Drive, Rice

Discharge Chopper Drive, Rice

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

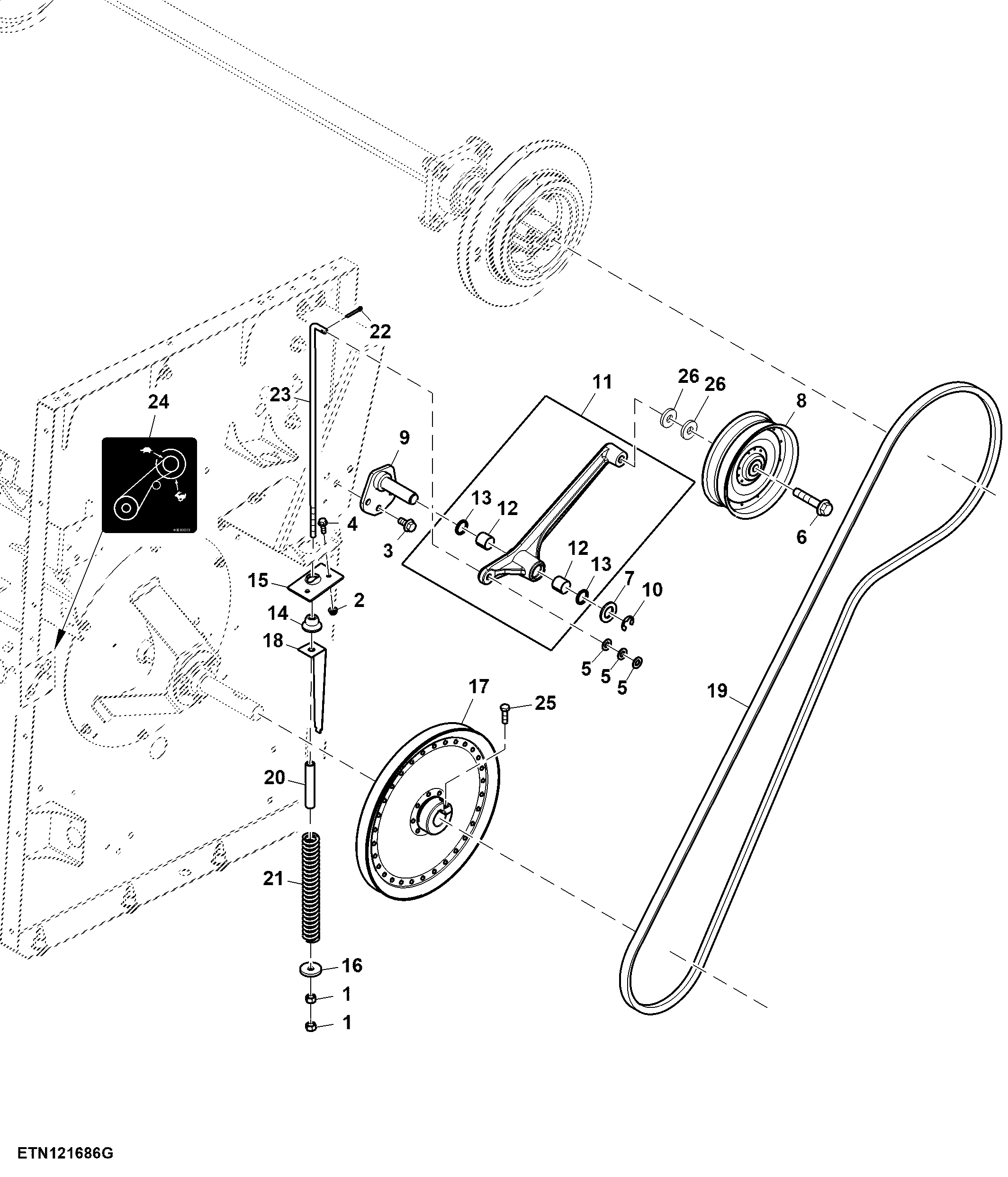

Discharge Chopper Drive, Rice

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7275	2	Nut	M12
2	14M7298	2	Flange Nut	M8
3	19M7788	3	Screw	M12 X 25
4	19M7867	2	Screw	M8 X 25
5	24M7047	1	Washer	13 X 24 X 2.500 mm, USE WITH AXE50342
5	24M7047	3	Washer	13 X 24 X 2.500 mm, USE WITH AXE79622
6	19M7827	1	Screw	M16 X 80
7	24M7091	1	Washer	26 X 44 X 4 mm
8	AH204389	1	Idler	-
9	AH212002	1	Pin	-
10	P46402	1	Snap Ring	-
11	AXE79622	1	Arm	SUB FOR APPL AXE50342
12	H171061	2	Bushing	-
13	AA5607R	2	Seal	-
14	H129207	1	Pivot	-
15	H226627	1	Bracket	-
16	T20217	1	Washer	12.954 X 43.942 X 6.350 mm (0.510" X 1.730" X 1/4")
17	AXE62971	1	Pulley	-
18	HXE158934	1	Gauge	SUB FOR APPL HXE80847 OR HXE133966
19	HXE150553	1	V-Belt	LGTH = 3400 mm, WIDTH = 22.4 mm , Discharge Beater Drive, SUB FOR APPL HXE101508
20	-	1	Part 21	CTL 107 mm, MF TY22326
21	H86783	1	Compression Spring	SUB FOR N61654 APPL
22	11M7028	1	Cotter Pin	5 X 32 mm
23	HXE100088	1	Hook Bolt	-
24	HXE103599	1	Label	Chopper Drive Routing
25	R112886	1	Self-Locking Screw	-
26	FH312276	3	Washer	USE WITH AXE50342
26	24M7318	3	Washer	19 X 34 X 3 mm, USE WITH AXE79622
