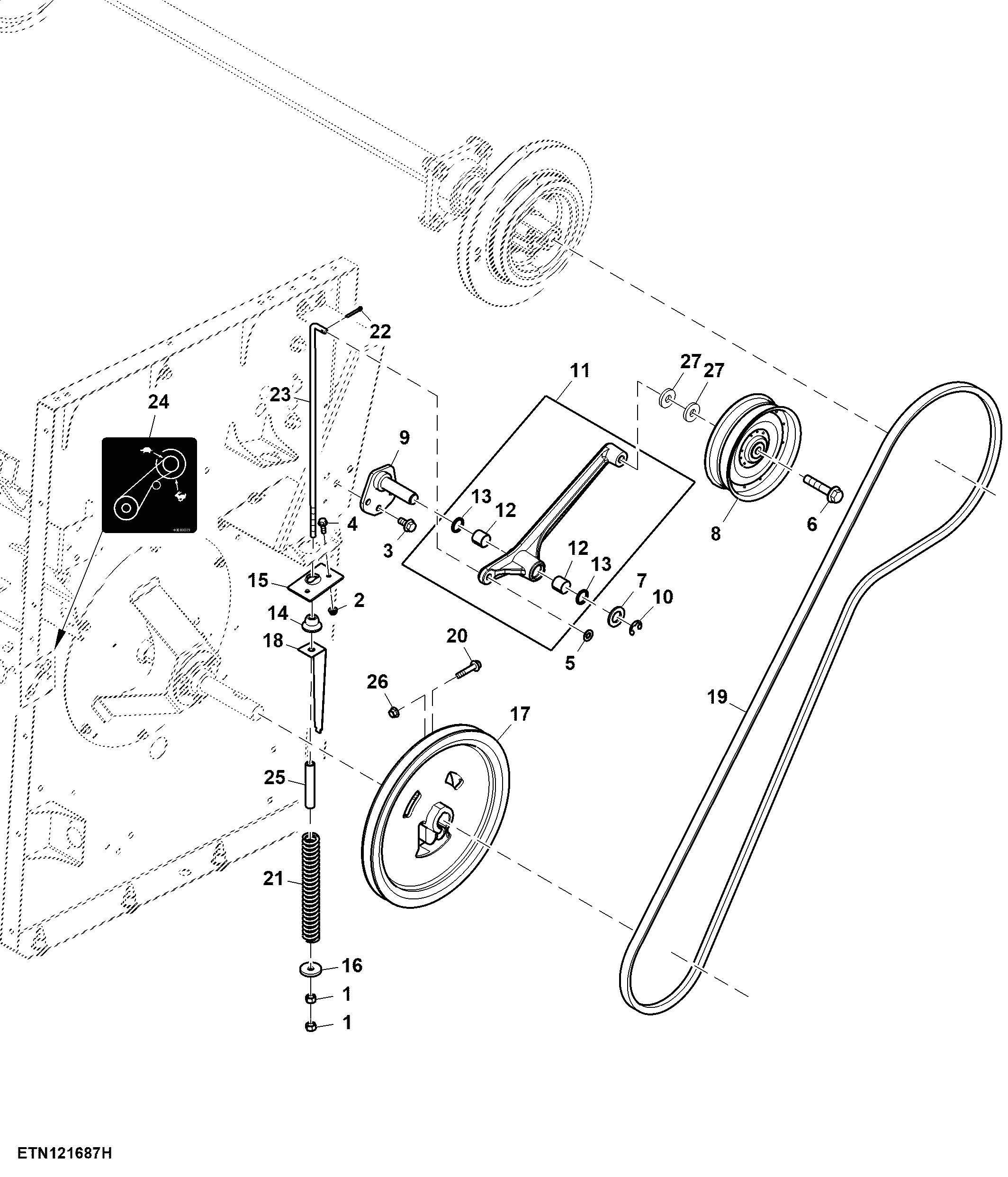

Discharge Chopper Drive

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7275	2	Nut	M12
2	14M7298	2	Flange Nut	M8
3	19M7788	3	Screw	M12 X 25
4	19M7867	2	Screw	M8 X 25
5	24M7047	1	Washer	13 X 24 X 2.500 mm
6	19M7827	1	Screw	M16 X 80
7	24M7091	1	Washer	26 X 44 X 4 mm
8	AH204389	1	Idler	-
9	AH212002	1	Pin	-
10	P46402	1	Snap Ring	-
11	AXE79622	1	Arm	SUB FOR APPL AXE50342
12	H171061	2	Bushing	-
13	AA5607R	2	Seal	-
14	H129207	1	Pivot	-
15	H226627	1	Bracket	-
16	T20217	1	Washer	12.954 X 43.942 X 6.350 mm (0.510" X 1.730" X 1/4")
17	AXE70431	1	Sheave Assembly	SUB FOR APPL HXE124986
18	HXE158934	1	Gauge	SUB FOR APPL HXE80847 OR HXE133966
19	HXE150553	1	V-Belt	LGTH = 3400 mm, WIDTH = 22.4 mm , Discharge Beater Drive, SUB FOR APPL HXE101508
20	19M7807	1	Screw	M10 X 60
21	H86783	1	Compression Spring	SUB FOR APPL N61654
22	11M7028	1	Cotter Pin	5 X 32 mm
23	HXE100088	1	Hook Bolt	-
24	HXE103599	1	Label	Chopper Drive Routing
25	-	1	Part 25	CTL 107 mm, MF TY22326
26	14M7296	1	Flange Nut	M10
27	FH312276	3	Washer	USE WITH AXE50342
27	24M7318	2	Washer	19 X 34 X 3 mm, USE WITH AXE79622
