Открытый узел

Discharge Chopper, Attachment

Discharge Chopper, Attachment

Discharge Chopper, Attachment

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

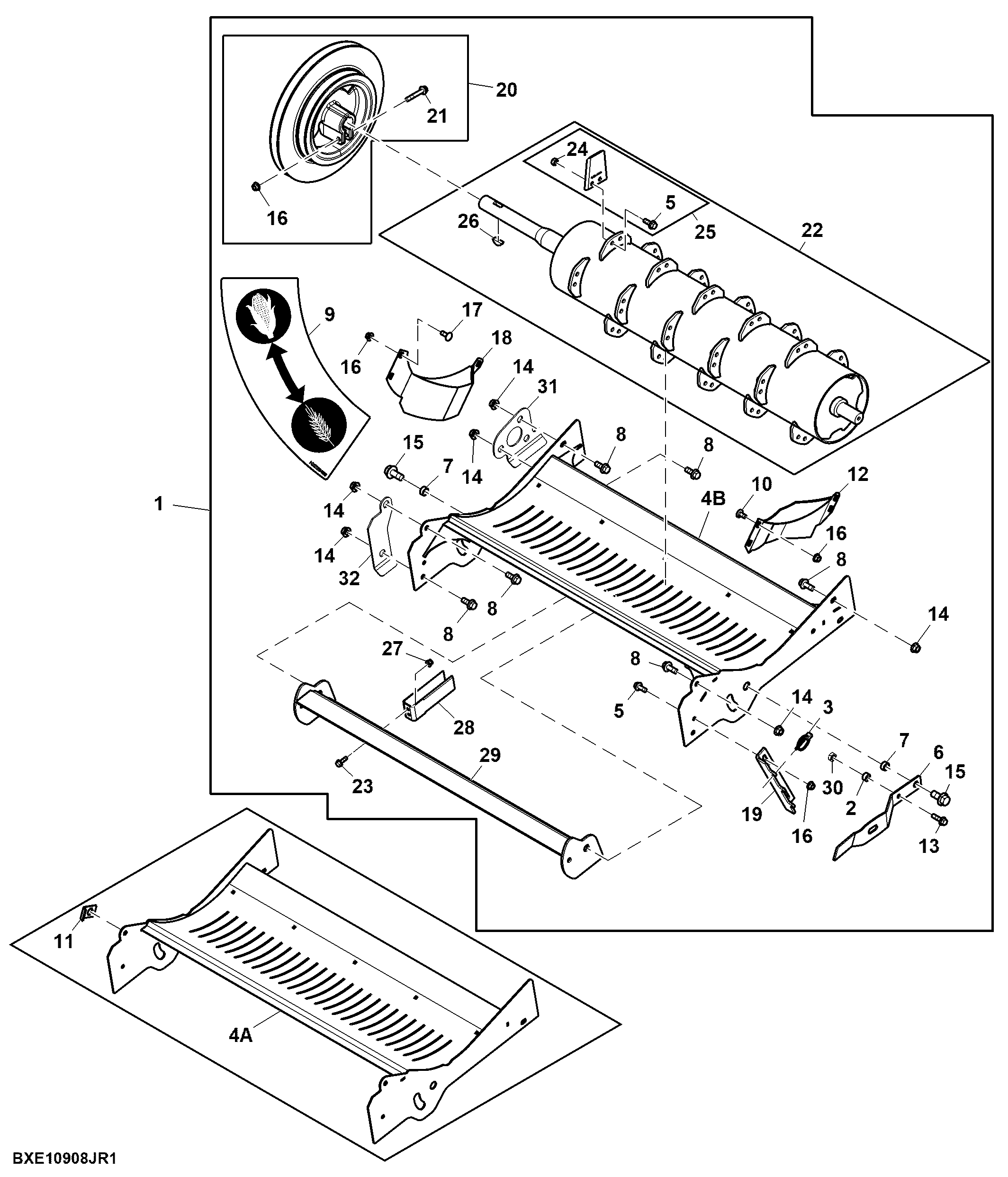

Discharge Chopper, Attachment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXE10908	1	Straw Chopper/Whole Goods	-
2	H165237	1	Spacer	-
3	M72598	1	Quick Lock Pin	-
5	19M7785	52	Screw	M10 X 25, USE WITH KXE10646
5	03M7386	50	Bolt	M8 X 20, USE WITH KXE106539
6	HXE165643	1	Handle	SUB FOR HXE99226
7	A48548	2	Washer	-
8	19M7789	8	Screw	M12 X 30
9	HXE26499	1	Label	Rethresher Concave Position
10	03M7190	4	Bolt	M10 X 20
11	H162227	2	Strap	-
12	AXE51392	1	Shroud	-
13	19M7835	1	Screw	M10 X 35
14	14M7299	8	Flange Nut	M12
15	19M7843	2	Screw	M16 X 35
16	14M7296	10	Flange Nut	M10
17	03M7191	3	Bolt	M10 X 25
18	AXE67184	1	Shroud	-
19	HXE165644	1	Angle	SUB FOR HXE127136
20	AXE70431	1	Sheave Assembly	-
21	19M7807	1	Screw	M10 X 60
22	AXE76953	1	Straw Chopper/Whole Goods	ALSO ORDER KXE10646; SUB FOR AXE71574
23	19M7867	26	Screw	M8 X 25
24	A51212	50	Lock Nut	USE WITH KXE10646
24	H137328	50	Lock Nut	USE WITH KXE10653
25	KXE10653	25	Knife Kit	5 Side Knives Per Kit, INCLUDES (2) H137328 AND (2) 03M7386; USE WITH AXE71574, SUB FOR KXE10479
25	KXE10646	25	Knife Kit	5 Side Knives Per Kit, INCLUDES (2) A51212 AND (2) 19M7785; USE WITH AXE76953
26	H153524	1	Key	-
27	14M7396	26	Lock Nut	M8
28	HXE91831	13	Stationary Knife	-
29	AXE73110	1	Channel	-
30	14M7285	1	Nut	M10
31	HXE158141	1	Sheet	-
32	HXE158140	1	Sheet	-
4A	AXE44160	1	Floor	-
4B	AXE82681	1	Floor	SUB FOR AXE44160
