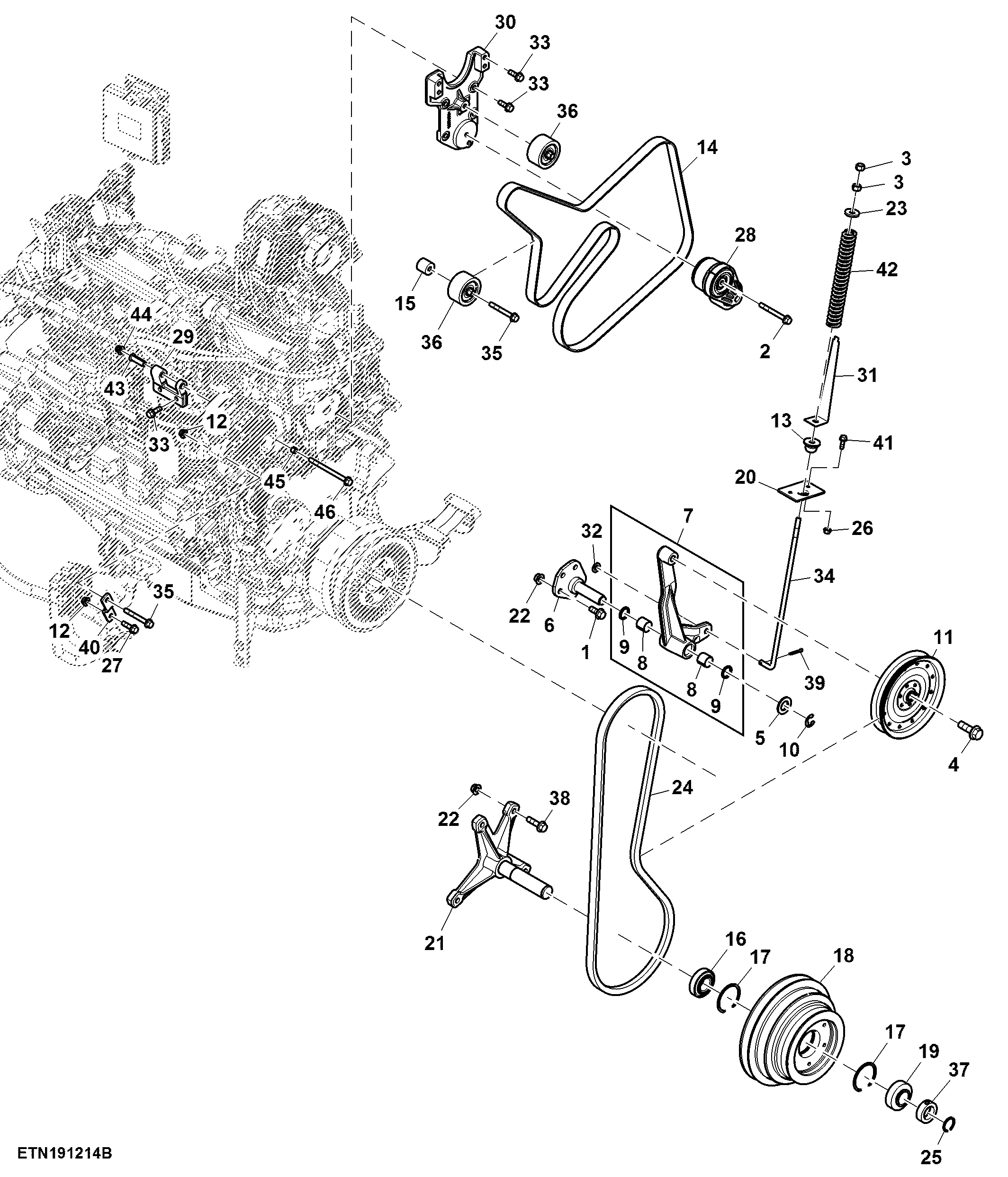

Air Compressor and Engine Front Drive (125104 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7789	3	Screw	M12 X 30
2	19M7811	1	Screw	M10 X 90
3	14M7275	2	Nut	M12
4	19M7794	1	Screw	M16 X 50
5	24M7091	1	Washer	26 X 44 X 4 mm
6	AH212002	1	Pin	-
7	AXE44346	1	Arm	-
8	H171061	2	Bushing	-
9	AA5607R	2	Seal	-
10	P46402	1	Snap Ring	-
11	AH97031	1	Idler	-
12	14M7296	3	Flange Nut	M10
13	H129207	1	Pivot	-
14	HXE78721	1	V-Belt	LGTH = 2613 mm, WDTH = 23.4 mm
15	HXE85166	1	Bushing	-
16	JD9301	1	Ball Bearing	-
17	P46874	2	Snap Ring	-
18	HXE76805	1	Pulley	-
19	JD9356	1	Ball Bearing	-
20	H226627	1	Bracket	-
21	AXE46225	1	Jackshaft	-
22	14M7299	7	Flange Nut	M12
23	24M7226	1	Washer	13 X 35 X 5 mm
24	HXE80331	1	V-Belt	LGTH = 2115 mm, WDTH = 23.4 mm
25	P44478	1	Snap Ring	-
26	14M7298	2	Flange Nut	M8
27	19M7835	2	Screw	M10 X 35
28	AXE72479	1	Belt Tensioner	SUB FOR APPL AKK11162
29	HXE127829	1	Bracket	-
30	HXE78625	1	Support	-
31	HXE80845	1	Gauge	-
32	24M7047	1	Washer	13 X 24 X 2.500 mm
33	19M7786	10	Screw	M10 X 30
34	HXE100087	1	Hook Bolt	-
35	19M7810	2	Screw	M10 X 80
36	AXE21096	2	Pulley	-
37	JD8576	1	Eccentric Locking Collar	-
38	19M7813	4	Screw	M12 X 45
39	11M7028	1	Cotter Pin	5 X 32 mm
40	HXE127831	1	Strap	-
41	19M7867	2	Screw	M8 X 25
42	N61654	1	Compression Spring	-
43	R134010	1	Bushing	-
44	14M7400	1	Lock Nut	M10
45	R135423	1	Bushing	-
46	19M7898	1	Screw	M10 X 130
