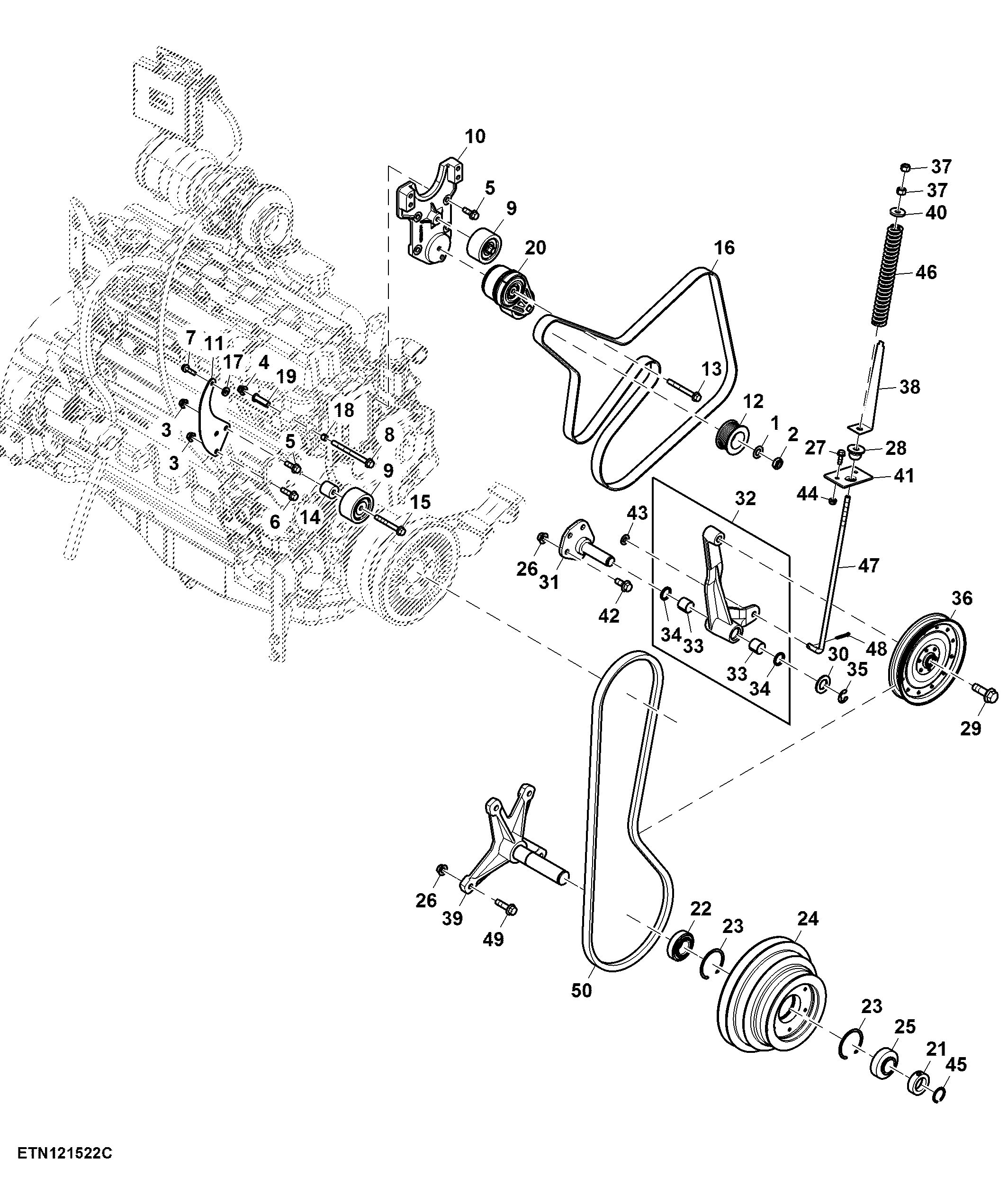

Air Compressor and Engine Front Drive ( - 125103)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7131	1	Washer	17 X 30 X 1.600 mm
2	14M7158	1	Nut	M16
3	14M7296	3	Flange Nut	M10
4	14M7400	1	Lock Nut	M10
5	19M7786	9	Screw	M10 X 30
6	19M7835	2	Screw	M10 X 35
7	19M7868	1	Screw	M8 X 30
8	19M7944	1	Screw	M10 X 120
9	AXE21096	2	Pulley	-
10	HXE78625	1	Support	-
11	HXE81126	1	Support	-
12	H175510	1	Pulley	-
13	19M7811	1	Screw	M10 X 90
14	HXE85166	1	Bushing	-
15	19M7810	1	Screw	M10 X 80
16	HXE78721	1	V-Belt	LGTH = 2613 mm, WIDTH = 27.79 mm
17	CQ19197	1	Washer	-
18	R135423	1	Bushing	-
19	R134010	1	Bushing	-
20	AXE72479	1	Belt Tensioner	SUB FOR APPL AKK11162
21	JD8576	1	Eccentric Locking Collar	-
22	JD9301	1	Ball Bearing	-
23	P46874	2	Snap Ring	-
24	HXE76805	1	Pulley	-
25	JD9356	1	Ball Bearing	-
26	14M7299	7	Flange Nut	M12
27	19M7867	2	Screw	M8 X 25
28	H129207	1	Pivot	-
29	19M7794	1	Screw	M16 X 50
30	24M7091	1	Washer	26 X 44 X 4 mm
31	AH212002	1	Pin	-
32	AXE44346	1	Arm	-
33	H171061	2	Bushing	-
34	AA5607R	2	Seal	-
35	P46402	1	Snap Ring	-
36	AH97031	1	Idler	-
37	14M7275	2	Nut	M12
38	HXE80845	1	Gauge	-
39	AXE46225	1	Jackshaft	-
40	24M7226	1	Washer	13 X 35 X 5 mm
41	H226627	1	Bracket	-
42	19M7789	3	Screw	M12 X 30
43	24M7047	1	Washer	13 X 24 X 2.500 mm
44	14M7298	2	Flange Nut	M8
45	P44478	1	Snap Ring	-
46	N61654	1	Compression Spring	-
47	HXE100087	1	Hook Bolt	-
48	11M7028	1	Cotter Pin	5 X 32 mm
49	19M7813	4	Screw	M12 X 45
50	HXE80331	1	V-Belt	LGTH = 2115 mm, WIDTH = 22.4 mm

Air Compressor and Engine Front Drive ( - 125103)
